AI算力爆发，SMT表面贴装加工如何满足高密度需求？

AI算力基础设施建设正在以前所未有的速度推进，AI服务器对高层数PCB和精密SMT贴装的需求急剧攀升。SMT表面贴装加工作为电子制造的核心环节，正面临元件微型化、贴装精度提升、焊点可靠性管控等多重挑战。选择具备成熟工艺体系和稳定交付能力的SMT加工伙伴，成为硬件产品能否按期高质量上市的关键决策。

大族激光2026年半年度报告显示，其PCB专用设备业务同比增长约100%，新签订单超160亿元。这组数据背后反映的是一个清晰信号：PCB制造正在进入高技术、高投入阶段，AI服务器需要40层以上甚至60层级别高多层PCB，对SMT贴装精度和焊接可靠性提出了全新要求。

什么是SMT表面贴装加工

SMT（Surface Mount Technology）即表面贴装技术，是将电子元器件直接贴装在PCB表面焊盘上的组装工艺。与传统的通孔插装技术相比，SMT不需要在PCB上钻孔穿引脚，而是通过锡膏印刷、高速贴片、回流焊接三道核心工序完成元器件的固定与电气连接。

当前SMT工艺已经能够支持01005封装（0.4mm×0.2mm）的超微型元件贴装，BGA封装最小间距可达0.3mm。这意味着在指甲盖大小的区域内，可以排列数百个焊点，对贴装设备的精度、锡膏印刷的均匀性、回流焊接的温度曲线控制都有极高要求。

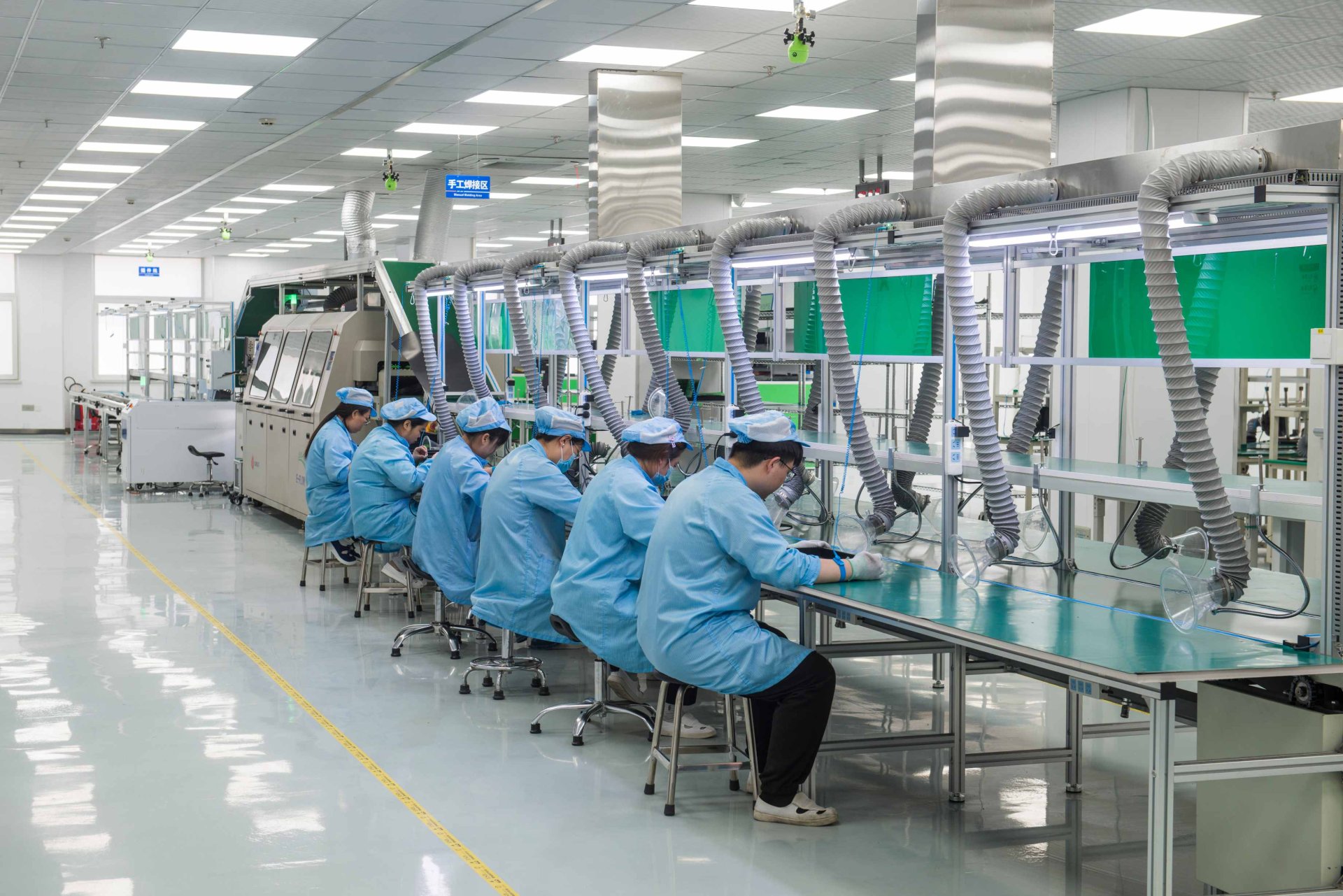

在同力恒业科技的12000平方米无尘车间里，6条全自动SMT高速贴片生产线全配置3D SPI锡膏检测、3D AOI自动光学检测和3D X-Ray检测系统。从锡膏印刷环节开始，每一块PCB的焊膏厚度、面积、体积都被3D SPI逐点扫描记录，贴装精度控制在±0.02mm以内，焊接直通率稳定在99.2%以上。

SMT加工的核心工艺原理与质量管控

SMT表面贴装加工的16步标准化流程可以归纳为四个关键阶段：锡膏印刷与检测、高速贴装与首件确认、回流焊接与炉后检测、清洗与终检入库。每个阶段都有对应的在线检测设备进行实时监控。

锡膏印刷阶段

锡膏印刷是SMT工艺的第一道关，也是对最终焊接质量影响最大的环节。行业数据显示，SMT焊接缺陷中约60%-70%的根源可以追溯到锡膏印刷异常。钢网开口设计、刮刀压力、脱模速度、锡膏粘度等参数的微小偏差，都会导致锡膏量不足、偏移或桥连。

检测参数	3D SPI检测项	质量标准
焊膏厚度	逐点测量焊膏高度	目标值±25%以内
焊膏面积	焊膏覆盖面积与钢网开口比	≥90%转移率
焊膏体积	厚度×面积计算体积	在控制限内
偏移量	焊膏中心与焊盘中心偏差	≤25%焊盘宽度

贴装与焊接阶段

贴装精度直接决定了BGA、CSP等高密度封装器件的焊接可靠性。当前主流高速贴片机的贴装精度已达±0.025mm-0.05mm级别。对于0.3mm间距BGA封装，贴装偏移超过0.075mm就可能导致焊点桥连或开路。

回流焊接的温度曲线是另一个核心控制点。真空回流焊和氮气回流焊工艺能有效降低BGA焊点空洞率。在真空环境下，回流焊过程中产生的气体能被有效抽出，空洞率可控制在1%以下，远优于IPC标准要求的25%以内。

AI算力爆发，SMT表面贴装加工如何满足高密度需求？(图1)

AI算力驱动下的SMT加工应用场景

AI服务器的量产化浪潮正在重塑SMT加工的需求结构。与传统服务器相比，AI服务器的主板和加速卡使用更多层数的PCB、更高密度的BGA封装、更大功率的供电模块，对SMT加工的工艺能力提出了多维度挑战。

典型应用场景分析

应用领域	PCB特点	SMT加工难点	关键检测项
AI服务器主板	40-60层高多层	大尺寸板翘曲控制	BGA空洞率、焊点可靠性
5G基站射频板	高频材料、阻抗控制	敏感元件贴装温控	阻抗一致性、驻波比
新能源BMS管理板	高铜厚、大电流走线	散热元件焊接	载流能力、热循环可靠性
医疗监护主板	高可靠性、长寿命	清洁度管控	离子污染度、绝缘电阻
工控PLC扩展板	宽温域、抗振动	通孔与贴装混装	振动后焊点完整性

以AI服务器主板为例，单板BGA数量可达20颗以上，最大BGA尺寸超过75mm×75mm。这种大尺寸BGA对贴装精度和回流焊温度均匀性要求极高——板面温度差异超过5℃就可能导致边缘焊点冷焊或中心焊点桥连。

同力恒业科技的6条SMT产线配置了AI视觉对位系统，实现微米级精准对位，稳定支持0.3mm间距BGA及CSP封装。同时配备真空回流焊和氮气回流焊双工艺，可根据不同产品特性选择最优焊接方案。3D X-Ray检测系统对每一块BGA板进行100%全检，每块板都有独立的X-Ray图像存档。

SMT加工模式对比：如何选择合适的合作模式

硬件企业在选择SMT加工合作伙伴时，通常面临三种合作模式：纯来料加工（代工不代料）、包工包料（代工代料）和一站式PCBA服务。不同模式适用于不同阶段的产品需求。

纯来料加工适合已有成熟供应链管理能力的品牌方，客户自行采购元器件，工厂只负责贴装焊接。优势是物料成本可控，劣势是物料齐套风险和品质追溯需要客户自行承担。

包工包料模式由工厂负责元器件采购和贴装焊接，适合中小规模企业或新产品试产阶段。工厂利用自身供应链资源进行集采，能缩短物料准备周期，降低BOM成本。

一站式PCBA服务则覆盖从PCB制板、元器件采购、SMT贴装到功能测试、整机装配的全链条。客户只需提供设计文件和BOM清单，即可获得可交付的成品。这种模式能将新产品导入周期缩短30%以上，减少多供应商协调成本。

合作模式	服务范围	适用阶段	交付周期	品质追溯
纯来料加工	SMT贴装+焊接	量产稳定期	3-5天	部分追溯
包工包料	元器件采购+SMT	试产到量产	7-15天	全流程追溯
一站式PCBA	PCB+采购+SMT+测试+组装	研发到量产全周期	10-20天	全链路追溯

SMT加工行业趋势与选厂建议

2026年SMT行业正呈现三个显著趋势：一是AI算力需求驱动高多层PCB和精密贴装需求爆发；二是国产化替代加速，元器件供应链从依赖海外向国产优先转变；三是智能制造深度渗透，3D SPI、3D AOI、MES系统联动成为标配。

在选厂时，建议关注四个核心指标：产线设备配置（是否具备3D检测和X-Ray能力）、质量体系认证覆盖面（ISO9001、IATF16949、ISO13485等）、交付响应速度（常规订单96小时交付、加急8小时是否可实现）、以及工艺迭代能力（是否有NPI工程团队提供DFM评审支持）。

对于京津冀区域的硬件企业，优先考虑地理位置近、沟通成本低、响应速度快的本地化服务能力。距离北京约80公里、距天津市区20公里的区位优势，使得现场技术支持、紧急加急生产成为可能。

常见问题解答

SMT表面贴装加工的最小元件封装能到多大？

当前行业主流SMT产线可稳定贴装01005封装（0.4mm×0.2mm）的超微型元件。0201封装（0.6mm×0.3mm）为常规量产能力。对于01005级别元件，需要配置高精度贴片机、3D SPI锡膏检测和专用钢网开口设计，贴装精度要求在±0.025mm以内。

BGA焊接的空洞率标准是多少？如何控制？

IPC标准要求BGA空洞率在25%以内。汽车电子Tier 1客户通常要求10%以下，重要安全件要求5%以下。采用真空回流焊工艺，配合氮气保护，可将空洞率稳定控制在1%以内。关键是对每一块BGA板进行100% X-Ray全检，而非抽检。

常规SMT订单交付周期需要多久？

具备成熟产线配置的SMT工厂，常规订单可实现96小时交付，加急订单最快8小时完成。交付速度取决于产线排产灵活性、物料齐套率和工艺复杂度。对于涉及BGA精密贴装、三防涂覆等特殊工艺的产品，交付周期会相应延长。

如何判断SMT工厂的检测能力是否完善？

完善的SMT检测体系应覆盖印刷、贴装、焊接、清洗四个阶段：3D SPI检测锡膏印刷质量，炉前AOI检测贴装精度，炉后3D AOI检测焊接质量，3D X-Ray检测BGA内部焊点，ICT/FCT检测电气功能。任一环节缺失都会导致缺陷漏检风险。

京津冀区域选择SMT工厂有哪些优势？

京津冀区域的SMT工厂在区位上具有距离北京近、物流时效高的天然优势。以天津武清为例，距北京约80公里，可实现当日往返技术对接。同时，京津冀区域的人工成本和场地成本低于深圳、苏州等电子产业聚集区，在同等工艺配置下具有性价比优势。区域内的IATF16949、GJB9001C等特殊资质工厂，能为汽车电子和航空航天领域客户提供合规的制造服务。
