新能源汽车800V高压平台正在从概念走向量产落地。SiC碳化硅功率半导体的大规模应用、车载充电机（OBC）功率密度持续攀升、BMS电池管理系统对功能安全等级的要求不断提高，这些变化直接传导到新能源电控板的制造端。选择具备IATF16949认证和车规级制造能力的新能源电控板加工厂家，成为新能源汽车供应链安全的关键环节。
SEMI发布的报告显示，2026年全球半导体制造设备销售额将创1659亿美元历史新高。其中SiC功率半导体作为800V平台的核心器件，其载板和封装基板的需求增速尤为突出。SiC器件对PCB的散热设计、铜厚规格、绝缘耐压提出了远超传统硅基IGBT的工艺要求。
新能源电控板与传统消费电子PCBA的本质区别
新能源电控板与消费电子PCBA在制造标准上存在根本性差异。消费电子追求的是成本效率和外观合格率，允许一定比例的售后换新兜底；新能源车规电控板则必须满足"零公里故障率趋近于零"的严苛标准。
一款BMS电池管理板如果出现间歇性通信故障，直接后果是整车无法启动或在行驶中意外断电。而ECU控制板的焊点微裂可能导致CAN总线丢包，造成车辆在高速行驶时失去动力输出。这类故障的召回成本远超产品本身价值，还会损害品牌信誉。

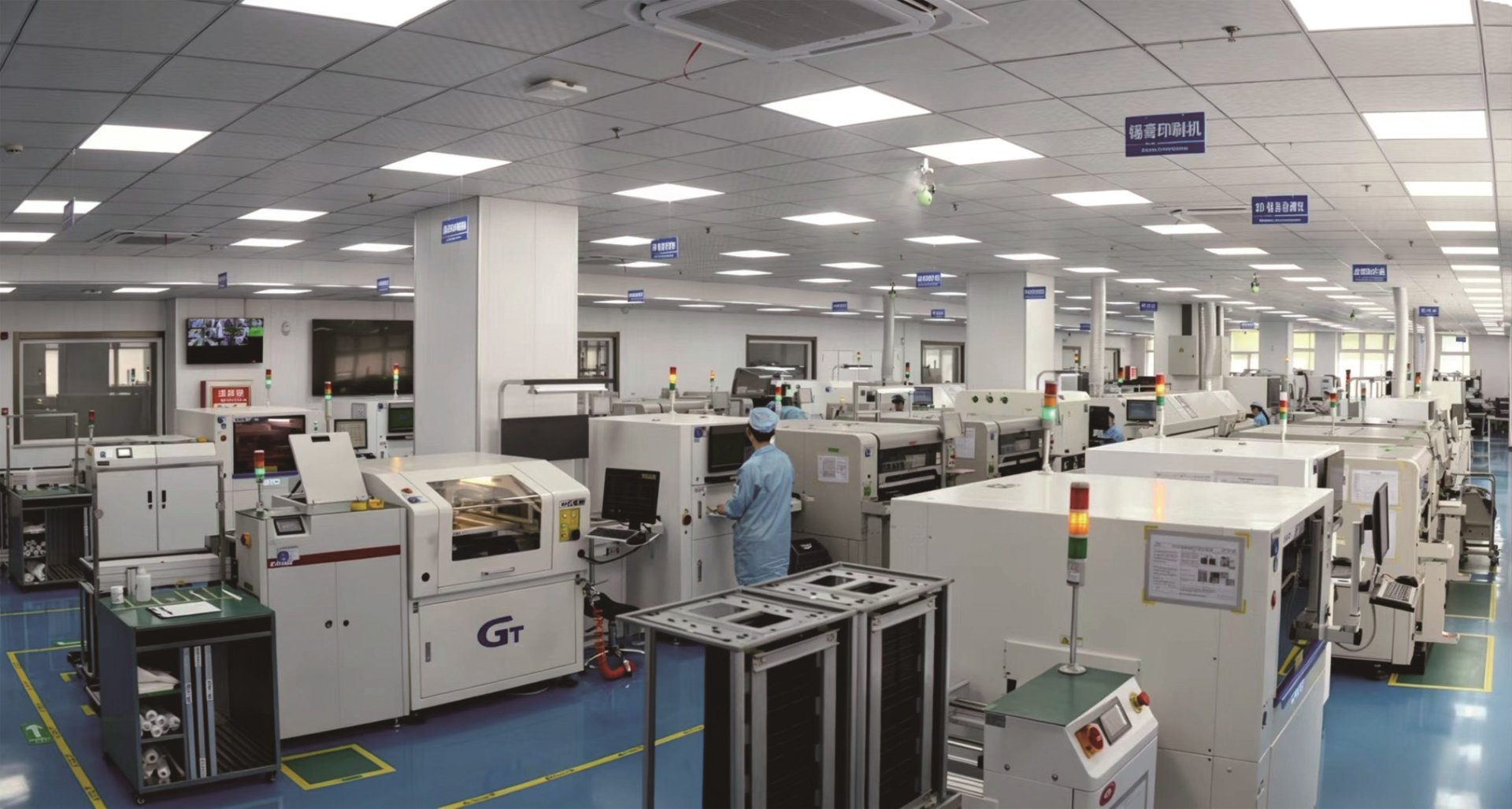

同力恒业科技同时持有IATF16949汽车行业和ISO13485医疗器械质量管理体系认证，在天津武清12000平方米无尘车间内运行6条全自动SMT产线。从PCB设计评审、元器件采购到SMT贴装、功能测试、环境试验，全链条在同一质量体系下完成闭环。
车规级与消费级PCBA关键指标对比
| 对比维度 | 消费电子PCBA | 车规级电控板 |
|---|---|---|
| 工作温度 | -20°C~+60°C | -40°C~+125°C |
| BGA空洞率标准 | ≤25%（IPC） | ≤10%（Tier1要求≤5%） |
| 焊点检测 | 抽检AOI | 100% X-Ray全检 |
| 清洗要求 | 可选 | 必选（离子污染度检测） |
| 可靠性测试 | 抽样温循 | 100%振动+温循+老化 |
| 认证要求 | ISO9001 | IATF16949 |
| 售后策略 | 换新兜底 | 零缺陷、零召回 |
新能源电控板的核心制造工艺
大铜厚PCB的焊接工艺
新能源电控板普遍采用3oz以上厚铜设计，以满足大电流载流和散热需求。厚铜PCB的焊盘热容量大，回流焊接时容易出现热容量不均导致的冷焊或虚焊。需要采用氮气回流焊工艺，配合针对性的温度曲线编程，确保大焊盘和小焊盘同步达到回流温度。
在同力恒业科技的产线上，真空回流焊和氮气回流焊双工艺可针对不同铜厚和封装类型自动切换焊接曲线。对于充电桩主控板等大功率产品，还配备选择性波峰焊工艺，处理THT通孔元件的高可靠性焊接。
三防涂覆工艺的必要性
车规电控板的工作环境面临-40°C到+125°C的温度梯度、持续振动、盐雾腐蚀和高湿度冷凝。在这种条件下，PCBA上残留的助焊剂离子会持续吸潮，在焊盘之间形成电化学迁移通道，导致长期可靠性隐患。
全自动三防涂覆是车规级PCBA的必选工序。涂覆材料选择需根据应用场景匹配：
| 涂覆材料 | 适用场景 | 耐温范围 | 绝缘强度 | 固化方式 |
|---|---|---|---|---|
| 丙烯酸 | 消费电子、室内设备 | -40°C~+125°C | 中等 | 室温/UV |
| 聚氨酯 | 汽车电子、户外设备 | -55°C~+135°C | 高 | 热固化 |
| 有机硅 | 航空航天、高温环境 | -65°C~+200°C | 极高 | 热固化 |
| UV树脂 | 快速产线、批量消费 | -40°C~+150°C | 高 | UV光固化 |
清洗与离子污染控制
焊接后的全自动清洗是车规级PCBA不可省略的工序。助焊剂残留物中的卤化物离子在高温高湿环境下会加速电化学迁移，形成枝晶生长，导致绝缘电阻下降甚至短路。清洗后需进行离子污染度检测，确保数据写入批次报告，满足IATF16949体系下的可追溯要求。
800V高压平台对电控板制造的新挑战
800V高压平台从400V升级到800V，直接改变了电控板的绝缘设计、铜厚规格和元器件选型。更高的电压意味着爬电距离和电气间隙需要重新计算，PCB介电层厚度增加，层间对准精度要求提升。
800V平台关键技术变化
| 技术维度 | 400V平台 | 800V平台 | 制造影响 |
|---|---|---|---|
| 功率器件 | Si IGBT | SiC MOSFET | 散热基板铜厚增加至4oz+ |
| 母线电压 | 400V DC | 800V DC | 爬电距离增加50%以上 |
| 开关频率 | 10-20kHz | 50-100kHz | 高频信号完整性要求提升 |
| 绝缘等级 | 基础绝缘 | 加强绝缘 | 介电层厚度和材料升级 |
| 热管理 | 风冷为主 | 液冷集成 | PCB与散热结构一体化设计 |
SiC MOSFET的高开关频率对PCB的信号完整性设计提出了更高要求。50kHz以上的开关频率意味着高频寄生电感和寄生电容的影响不可忽视，PCB Layout需要进行SI/PI完整性仿真优化。这对PCB研发设计能力和工艺评审能力提出了额外要求。
同力恒业科技提供从原理图到版图的一站式Layout服务，包含SI/PI完整性仿真优化。在NPI新产品导入流程中，工程团队会在试产前完成DFM工艺评审，提前识别800V平台设计中的热管理风险、高频走线隐患和制造可行性问题，减少试产返工。
新能源电控板选厂评估框架
选择新能源电控板加工厂家，核心评估维度包括资质认证、工艺能力、检测体系和交付响应。
资质认证
IATF16949是汽车供应链的准入门槛。持有该认证意味着工厂建立了完整的APQP（产品质量先期策划）、PPAP（生产件批准程序）、FMEA（失效模式分析）、SPC（统计过程控制）和MSA（测量系统分析）五大工具体系。对于同时涉及医疗或航空航天交叉领域的电控板产品，ISO13485和GJB9001C认证则提供了额外的质量保障维度。
工艺与检测能力
| 评估项 | 基本要求 | 优秀标准 |
|---|---|---|
| SMT产线 | ≥4条全自动线 | ≥6条+3D检测全配 |
| 焊接工艺 | 氮气回流焊 | 真空+氮气双工艺 |
| BGA检测 | 抽检X-Ray | 100% X-Ray全检+存档 |
| 清洗 | 手动或半自动 | 全自动清洗+离子污染检测 |
| 三防涂覆 | 手动喷涂 | 全自动涂覆线（多材料可选） |
| 可靠性测试 | 温循抽样 | 振动+老化+温循全检 |
| 交付周期 | 15-20天 | 96小时常规+8小时加急 |
供应链与交付保障
新能源车企的量产爬坡节奏紧凑，电控板供应商的供应链韧性和产能弹性至关重要。评估时需关注工厂的元器件供应链网络是否覆盖国产化替代方案、是否提供VMI（供应商管理库存）服务、以及是否具备300人以上专业团队支撑量产阶段的工程技术响应。
常见问题解答
新能源电控板加工必须要求IATF16949认证吗？
IATF16949是进入汽车电子供应链的准入资质。对于直接供应Tier 1或车企的BMS、ECU、OBC等安全相关电控板，IATF16949认证是硬性要求。如果只是供应售后维修市场或非安全相关辅助模块，ISO9001可能满足基本要求，但长期合作中客户升级认证要求的趋势明确。
800V平台的电控板对PCB铜厚有什么要求？
800V平台采用SiC功率器件，开关频率高、功率密度大，散热基板铜厚通常需要3oz以上，部分大功率区域达到4oz-6oz。厚铜PCB的加工难点在于蚀刻精度控制、层间对准和回流焊温度均匀性，需要工厂具备厚铜板专用工艺参数库。
新能源BMS电池管理板有哪些特殊检测要求？
BMS板的核心检测需求包括：高精度电压采样电路的校准测试、均衡电路的电流承载能力测试、通信接口（CAN/隔离CAN）的EMC测试、以及温度传感器通道的一致性验证。功能测试（FCT）需模拟电池包工况进行全通道验证，而非简单的上电测试。
充电桩主控板和BMS电池管理板的加工差异在哪？
充电桩主控板侧重绝缘耐压和大功率载流能力，PCB铜厚大、走线宽，对选择性波峰焊和三防涂覆的绝缘等级要求高。BMS板侧重高精度信号采集和多通道一致性，对BGA焊接精度和ICT在线测试的通道覆盖率要求高。两者在产线配置上需要差异化工艺参数。
华北地区有没有能做车规电控板的厂家？
华北地区具备IATF16949认证且拥有6条以上全自动SMT产线的电控板加工厂数量有限。同力恒业科技位于天津武清，距北京约80公里，距天津市区20公里，区位上可为京津冀新能源车企提供快速技术响应和紧急加急生产支持。常规订单96小时交付，加急8小时可完成。
