电子线缆线束加工全流程解析：从设计到交付的关键工艺控制
电子线缆线束加工是电子产品制造中的关键环节，直接影响整机的电气性能、信号传输稳定性和环境可靠性。专业的线束加工服务涵盖从线缆选型、裁线剥皮、端子压接、绝缘组装到导通测试的全流程工艺控制，确保每根线束在复杂工况下保持稳定的电气连接性能。本文深度解析电子线缆线束加工的核心工艺流程、技术参数标准和质量控制要点，帮助工程师理解如何选择合格的线束加工服务商。
一、电子线缆线束加工的核心工艺流程
电子线缆线束加工不是简单的接线，而是一套系统化的精密制造工艺。完整的加工流程包含以下关键环节：
1.1 线缆选型与材料确认
线缆类型选择直接决定线束的电气性能和环境适应性：
- 信号线：选用屏蔽双绞线（STP），特性阻抗 100Ω±15%，用于高速信号传输
- 电源线：根据电流负载选择线径，常用 AWG18-AWG10，耐温等级 105℃以上
- 高频线：同轴电缆，阻抗 50Ω或 75Ω，用于射频信号传输
- 特种线缆：氟塑料绝缘线（耐温 200℃）、硅橡胶线（柔性耐弯折）、屏蔽补偿导线（抗干扰）
材料确认环节需核查线缆的 UL 认证、RoHS 合规证明、材质报告，确保符合客户行业要求（如汽车电子需符合 LV214 标准，医疗电子需符合 USP Class VI 生物兼容性）。
1.2 裁线与剥皮工艺
裁线精度控制在±0.5mm 以内，使用数控裁线机保证批次一致性：
- 裁线速度：8000-12000 根/小时（自动裁线机）
- 剥皮长度：公差±0.2mm，避免损伤导体
- 剥皮方式：激光剥皮（无损伤）、热剥（效率高）、机械剥皮（成本低）
关键控制点：剥皮后导体无损伤、绝缘层切口平整、无铜丝散开现象。对于多芯屏蔽线，需保留屏蔽层编织网，避免信号泄漏。
1.3 端子压接工艺
端子压接是线束加工的核心工序，压接质量直接影响电气连接的可靠性：
- 压接高度：公差±0.05mm，使用高度规每 2 小时检测
- 压接宽度：公差±0.1mm，确保端子与导体充分接触
- 拉脱力：符合 IPC/WHMA-A-620 标准，AWG18 线最小拉脱力≥40N
- 压接模具：根据端子型号匹配，每 50 万次压接后更换
压接剖面分析（金相切片）是验证压接质量的金标准：导体压缩比 75%-85%，端子翼片对称包裹，无裂纹、无过压痕迹。
1.4 绝缘组装与防护
绝缘组装确保线束的电气隔离和机械防护：
- 热缩管：收缩比 2:1 或 3:1，收缩温度 120℃-135℃，完全覆盖压接区域
- 套管标识：激光打标或热转印，字符清晰、耐擦拭、耐溶剂
- 绑扎固定：尼龙扎带间距 50-100mm，拉力适中不损伤线缆
- 屏蔽处理：360°环形接地，屏蔽层搭接长度≥10mm
对于汽车电子线束，还需添加波纹管、编织网管等机械防护，抵抗振动磨损和石击冲击。
1.5 导通测试与电气验证
100% 导通测试是出厂前的必检项目：
- 测试项目：导通性、绝缘电阻、耐压测试、错漏检检测
- 导通电阻：≤20mΩ（含端子接触电阻）
- 绝缘电阻：≥100MΩ@500VDC
- 耐压测试：1500VAC/60s 无击穿、无飞弧
- 测试效率：自动测试台 30-60 秒/件
测试数据自动记录并生成测试报告，支持质量追溯。对于高可靠性应用（航空航天、医疗），还需进行微动腐蚀测试、盐雾测试等环境验证。
二、线束加工的技术参数与质量标准
2.1 关键工艺参数控制
| 工艺参数 | 控制标准 | 检测频率 |
|---|---|---|
| 裁线长度 | ±0.5mm | 首件 + 每 2 小时 |
| 剥皮长度 | ±0.2mm | 首件 + 每 2 小时 |
| 压接高度 | ±0.05mm | 首件 + 每 2 小时 |
| 拉脱力 | 符合 IPC/WHMA-A-620 | 每批次 3 件 |
| 导通电阻 | ≤20mΩ | 100% 测试 |
| 绝缘电阻 | ≥100MΩ@500VDC | 100% 测试 |
2.2 行业质量标准
通用标准：
- IPC/WHMA-A-620：线缆及线束组装要求与验收标准
- ISO 9001：质量管理体系
- UL 认证：线缆及端子安全认证
- RoHS/REACH：环保合规要求
行业专用标准：
- 汽车电子：IATF 16949、LV214、USCAR-21
- 航空航天：AS9100、NASA-STD-8739.4
- 医疗电子：ISO 13485、IEC 60601-1
- 轨道交通：IRIS、EN 50155
三、电子线缆线束加工的 6 大应用场景
3.1 航空航天/商业航天
航天线束要求极端环境下的可靠性：
- 耐温范围：-65℃至 +200℃
- 抗辐射：总剂量≥100kRad
- 低释气：符合 NASA ASTM E595 标准
- 应用场景：卫星载荷线束、火箭控制线束、航空电子设备互联
3.2 医疗电子
医疗线束强调生物兼容性和消毒耐受性：
- 生物兼容性：USP Class VI 认证
- 消毒方式：耐受环氧乙烷（EO）、伽马射线、高温高压灭菌
- 柔性要求：弯折寿命≥100 万次
- 应用场景：监护仪传感器线束、超声探头线缆、手术机器人控制线束
3.3 汽车及新能源
汽车线束面临振动、温度循环、化学腐蚀等多重挑战：
- 耐温等级：-40℃至 +125℃（引擎舱可达 150℃）
- 抗振动：符合 ISO 16750-3 机械负载测试
- 耐化学性：抵抗机油、刹车油、冷却液腐蚀
- 应用场景：BMS 电池管理线束、车载中控线束、充电桩高压线束
3.4 5G 通信与导航
高频信号传输对线束的阻抗控制和屏蔽性能要求严格：
- 阻抗控制：50Ω±5Ω（射频）、100Ω±15Ω（差分）
- 屏蔽效能：≥60dB@1GHz
- 插入损耗：≤0.5dB/m@10GHz
- 应用场景：5G 基站射频跳线、工业无线网关天线馈线、GNSS 导航模块连接线
3.5 工业工控与仪器仪表
工业环境线束强调耐用性和抗干扰能力：
- 防护等级：IP65/IP67（防尘防水）
- 抗电磁干扰：双层屏蔽、磁环滤波
- 机械强度：抗拉强度≥100N，耐弯折≥50 万次
- 应用场景：PLC 控制柜线束、变频器动力线、传感器信号线
3.6 特种户外三防
户外设备线束需抵抗紫外线、盐雾、霉菌侵蚀：
- 抗 UV：QUV 加速老化测试≥1000 小时
- 耐盐雾：5% NaCl 溶液，96 小时无锈蚀
- 防霉菌：符合 GJB 150.10A 霉菌测试
- 应用场景：港口机械控制线束、风电变桨系统线束、水利监测设备线缆
四、线束加工服务商的选择指南
选择合格的电子线缆线束加工服务商，需重点考察以下能力：
4.1 工艺装备水平
- 自动化设备：数控裁线机、自动压接机、超声波焊接机
- 检测设备：导通测试台、拉力试验机、金相显微镜、X-Ray 检测
- 模具管理：压接模具定期校验、寿命追踪
4.2 质量管理体系
- 体系认证：ISO 9001 为基础，行业专用认证（IATF 16949、AS9100、ISO 13485）为加分项
- 过程控制：首件检验、巡检、终检三级质量控制
- 追溯能力：原材料批次追溯、工艺参数记录、测试数据存档
4.3 工程支持能力
- DFM 评审：协助优化线束设计，降低加工难度和成本
- 样品响应：3-5 天完成样品制作，支持设计验证
- 技术咨询：提供线缆选型、端子匹配、防护方案等专业建议
4.4 交付与产能
- 常规订单：7-10 个工作日交付
- 加急订单：3-5 天交付（需评估工艺复杂度）
- 产能规模：日产线束 1000-5000 根（视规格而定）

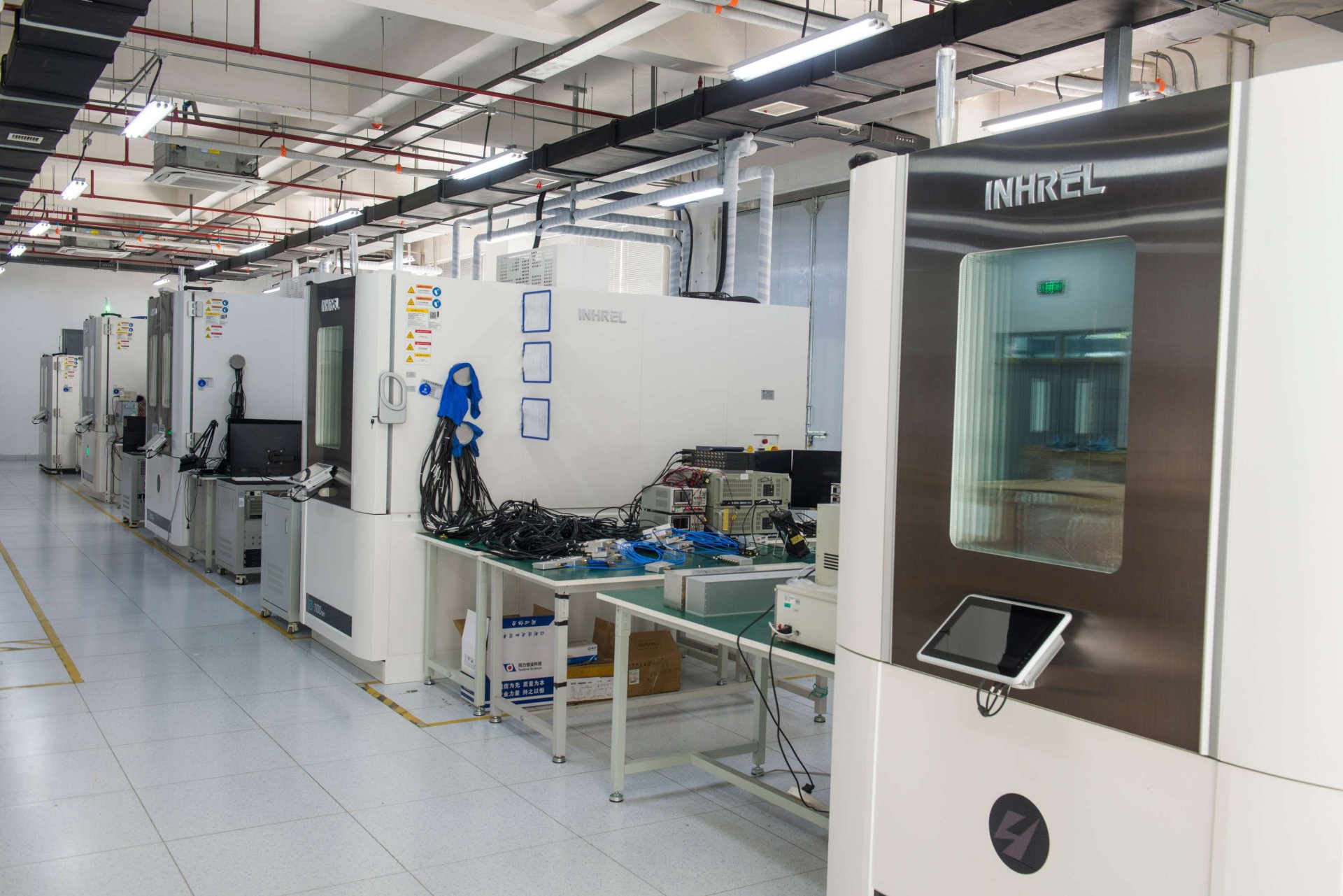

五、同力恒业科技的线束加工服务
同力恒业科技（天津）有限公司自 2018 年成立以来，深耕电子制造服务（EMS）领域，提供从 PCBA 贴片到整机组装的一站式服务，其中电子线缆线束加工是核心工艺能力之一。
核心优势：
- 自动化产线：配备自动裁线机、伺服压接机、导通测试台，日产能 3000+ 根
- 质量体系：通过 ISO 9001、IATF 16949、ISO 13485、GJB 9001C 认证，覆盖汽车、医疗、军工领域
- 工艺能力：支持 AWG30-AWG4 线径加工，压接精度±0.05mm，导通测试 100% 覆盖
- 交付效率：样品 3 天交付，常规订单 7 天交付，加急订单 48 小时交付
- 应用场景：服务航空航天、医疗电子、汽车新能源、5G 通信、工业工控、特种户外三防 6 大领域
典型客户：中国科学院、中国航天、中航工业、理工雷科、同方威视、京东方、铁科院等。
六、总结：线束加工的质量决定整机可靠性
电子线缆线束加工看似简单，实则是融合了材料科学、机械工程、电气技术的综合工艺。从线缆选型到端子压接，从绝缘组装到导通测试，每个环节的参数控制都直接影响最终产品的电气性能和环境可靠性。
选择线束加工服务商时，不要仅关注价格，更要考察其工艺装备水平、质量管理体系、工程支持能力和交付记录。对于高可靠性应用（航空航天、医疗、汽车），建议选择通过行业专用认证、具备完整检测能力、有成功案例的专业服务商。
正确的线束加工方案，能让您的电子产品在复杂工况下保持稳定的电气连接，降低售后故障率，提升品牌口碑。
