从DFM评审到零缺陷交付的7个关键控制点

摘要：PCBA 一站式服务的核心价值与技术壁垒

PCBA 贴片一站式服务并非简单的 SMT 加工，而是涵盖 DFM 可制造性评审、元器件供应链管理、精密工艺控制、多层级检测验证的系统工程。本文从电子制造服务商的视角，深度解析实现零缺陷交付的 7 个关键控制点，为硬件研发团队提供可落地的评估框架。

一、DFM 评审：决定 80% 量产良率的前置环节

设计可制造性（DFM）评审是 PCBA 项目启动的第一道关卡。根据行业统计数据，约 80% 的量产良率问题源于设计阶段未充分考虑工艺窗口。

1.1 DFM 评审的核心检查项

焊盘设计：QFN/BGA 器件焊盘尺寸需符合 IPC-7351B 标准，阻焊桥宽度≥0.08mm
元器件布局：大型元器件间距≥3mm，避免返修工具干涉；波峰焊侧元器件高度≤25mm
拼板设计：V-CUT 拼板间隙 0mm，邮票孔拼板间距 1.5-2.0mm，工艺边宽度≥5mm
基准点设置：全局基准点直径 1.5mm，局部基准点距 QFP 引脚 1.5mm 以内

1.2 DFM 评审的输出物

完整的 DFM 报告应包含：可制造性风险评估矩阵、工艺窗口分析、测试覆盖率预测、预计首件良率（FPY）目标值。优秀的 EMS 服务商应在 4 小时内完成焊接工艺评审，1-2 个工作日内输出完整 OEM 报价。

二、元器件供应链管理：齐套率决定交付周期

2026 年全球电子元器件分销市场已形成 Arrow、Avnet、Future 三巨头格局，但区域性授权经销商在紧缺物料调配中仍具优势。

2.1 元器件采购的 3 个风险点

假货风险：BGA、FPGA、MCU 等高价器件是翻新重灾区，需查验原厂 COC 证书和追溯码
湿度敏感等级（MSL）：MSL3 及以上器件开封后需在 168 小时内完成焊接，超时需 125℃烘烤 24 小时
停产预警：建立元器件生命周期数据库，提前 6 个月识别 EOL 物料并启动替代方案验证

2.2 安全库存策略

针对通用电阻电容电感（RCL），建议保持 3 个月用量安全库存；针对 IC 类长交期物料，采用 VMI（供应商管理库存）模式或签订框架锁定协议。

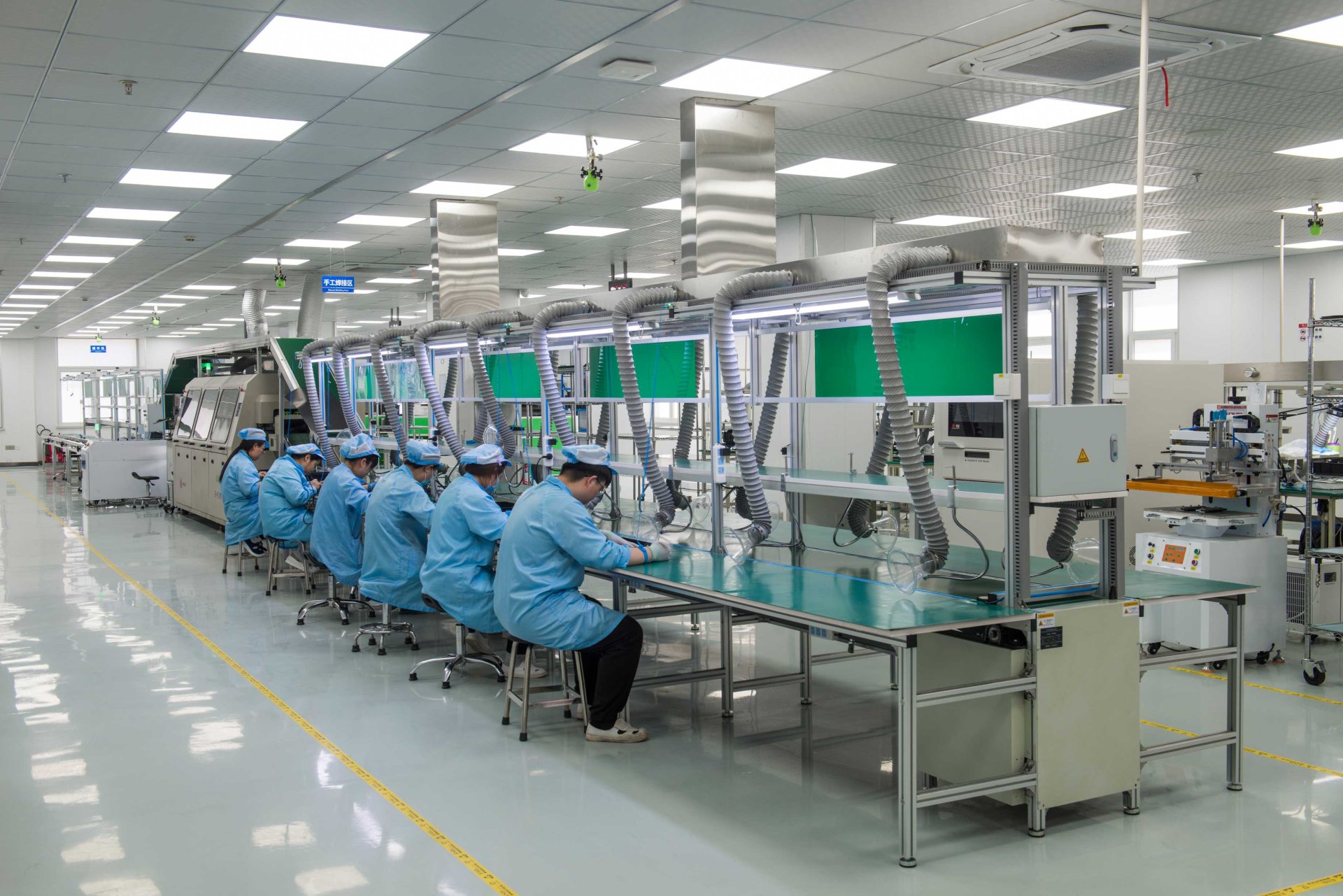

从DFM评审到零缺陷交付的7个关键控制点(图1)

三、SMT 工艺控制：从 6σ到 0 缺陷的进阶路径

SMT 表面贴装是 PCBA 制造的核心环节，工艺参数优化直接影响焊接良率。

3.1 锡膏印刷工艺窗口

印刷厚度控制在钢网厚度的±10%，体积偏差≤15%。采用 SPI（锡膏检测）全检时，CPK 值应≥1.33。关键控制参数：刮刀压力 0.5-1.5kg/cm，印刷速度 20-80mm/s，脱网速度 0.5-3mm/s。

3.2 贴片精度与抛料率

高速贴片机 CP 值（贴装周期）应≤0.08 秒/点，抛料率≤0.3%。针对 0201 及以下微型元件，需配置视觉对中和吸嘴压力闭环控制系统。

3.3 回流焊温度曲线优化

无铅焊接峰值温度 235-245℃，液相时间（TAL）60-90 秒，升温斜率≤3℃/秒。针对 BGA 器件，建议采用氮气保护回流焊，氧含量≤500ppm，减少焊点空洞率至 5% 以下。

四、多层级检测体系：构建质量防火墙

完整的 PCBA 检测应覆盖从来料到成品的全价值链，形成 5 道质量防火墙。

4.1 检测层级与覆盖率

3D SPI：锡膏体积、面积、高度、偏移检测，覆盖率 100%
3D AOI：焊点形态、元器件极性、缺件错件检测，覆盖率 100%
X-Ray：BGA/CSP 焊点空洞、桥连、虚焊检测，抽检率 10-30%
ICT：在线测试，开路短路、元器件值验证，覆盖率 85-95%
FCT：功能测试，模拟真实工况验证，覆盖率 100%

4.2 检测数据追溯

通过 MES 系统实现单板级追溯，记录每块 PCBA 的工艺参数、检测数据、维修记录。质量数据保存期限≥10 年，满足汽车电子和医疗行业合规要求。

五、三防涂覆工艺：特种环境可靠性保障

三防漆（Conformal Coating）用于保护 PCBA 免受潮湿、盐雾、霉菌侵蚀，是航空航天、汽车电子、户外设备的必备工艺。

5.1 三防漆选型指南

丙烯酸酯（AR）：成本低、固化快，耐温 -60~125℃，适用于消费电子
聚氨酯（UR）：耐磨、耐化学腐蚀，耐温 -60~150℃，适用于工业控制
有机硅（SR）：耐高低温 -65~200℃，适用于汽车电子、航空航天
UV 树脂（UV）：紫外固化、效率高，适用于大批量生产

5.2 涂覆工艺参数

涂覆厚度 25-75μm，边缘清晰无流挂。采用选择性涂覆机时，定位精度±0.1mm，避开连接器、测试点、散热区域。

六、环境可靠性测试：验证设计边界条件

环境测试用于验证 PCBA 在极端工况下的可靠性，是产品定型前的必要环节。

6.1 常规测试项目

温度循环：-40℃~85℃，10 个循环，检测焊点疲劳强度
高温高湿：85℃/85%RH，168 小时，验证三防漆防护效果
随机振动：5-500Hz，3 轴向，每向 30 分钟，模拟运输工况
机械冲击：100G，6ms 半正弦波，检测元器件固定强度

6.2 测试失效分析

建立失效分析实验室，配置金相显微镜、SEM/EDX、推力测试仪等设备，对焊点开裂、元器件脱落、腐蚀等失效模式进行根因分析。

七、数字化与追溯：工业 4.0 时代的 EMS 能力

2026 年 EMS 行业数字化渗透率已超过 80%，用友 U9C、盘古 MES 等系统成为标准配置。

7.1 数字化系统核心价值

生产透明化：实时查看订单进度、在制品状态、设备 OEE 指标
质量追溯：单板级追溯，支持客户审核和召回管理
成本优化：通过大数据分析优化工艺参数，降低废品率

7.2 追溯粒度要求

汽车行业要求追溯至元器件批次（Lot 级），医疗行业要求追溯至单件（Unit 级）。完整的追溯链应包含：原材料批次、生产设备、工艺参数、操作人员、检测数据、维修记录。

结论：选择 EMS 服务商的评估清单

基于上述 7 个关键控制点，建议硬件研发团队从以下维度评估 EMS 合作伙伴：DFM 评审能力（响应时效、专业深度）、供应链资源（授权渠道、齐套率）、工艺设备（贴片机品牌、检测覆盖率）、质量体系（认证资质、追溯能力）、数字化水平（MES 系统、数据透明度）。

同力恒业科技（天津）有限公司成立于 2018 年，深耕 EMS 领域 8 年，具备 12000 平方米无尘车间、6 条 SMT 产线、四大认证资质（ISO9001/ISO13485/IATF16949/GJB9001C），常规订单 96 小时交付，加急 8 小时交付，单日产能数万片 PCBA，年产能百万级整机设备。
