AI算力硬件需求爆发，OEM电子产品全流程代工怎么选工厂？

2026年上半年，一博科技净利润暴增1561%，生益科技净利预增117%至131%， PCB产业链企业全线高增。背后推手只有一个词：AI算力。GPU集群、高速交换芯片、光模块持续升级，高多层板、高阶HDI需求井喷，高端产能处于紧张状态。算力硬件从设计到量产的时间窗口正在被压缩，越来越多的AI硬件团队选择OEM电子产品全流程代工模式，把从PCB设计、元器件采购、SMT贴片到整机装配的全链条交给专业工厂。同力恒业科技在京津冀地区提供从DFM评审到整机入库的一站式OEM代工服务，6条全自动SMT产线、12000平方米无尘车间、96小时常规交付，正好匹配AI硬件快速迭代的市场节奏。

什么是OEM电子产品全流程代工

OEM全流程代工指的是品牌方或研发团队负责产品定义和市场需求，制造方承接从原理图评审、PCB Layout、元器件采购、SMT贴片、THT插件、三防涂覆、整机装配、测试验证到包装入库的完整制造链条。区别于纯来料加工，全流程代工的核心在于制造方深度参与工艺设计和工程验证，用自身的产线能力和工艺积累保证产品从图纸到量产的平稳过渡。

这种模式在2026年的AI算力硬件领域格外吃香。AI服务器、加速卡、高速网络模块对PCB层数、材料等级、布线密度的要求远超传统消费电子。珠海某PCB板厂已实现对客户交付80层板，具备120层PCB生产能力，30层至80层高多层板几乎每天都有新订单投产。高端产品加工工序更复杂、耗时更长，产能消耗大，下游有充足需求消化新增产能。

全流程代工的制造环节拆解

一个完整的OEM电子产品全流程代工项目，通常包含以下环节：

序号	环节	核心动作	关键指标
1	产品开发与工艺设计	DFM评审、原理图审核、Layout优化	DFM问题闭环率
2	供应链管理与采购	全球资源网络、VMI服务、国产化替代	采购到货准时率
3	精密制造与组装	SMT贴片、回流焊接、THT插件、波峰焊	焊接直通率≥99.2%
4	三防涂覆与防护	全自动三防喷涂、航空航天级涂层	涂覆覆盖率
5	测试与验证	3D SPI/3D AOI/3D X-Ray/ICT/FCT	终检合格率≥99.5%
6	可靠性与终检	振动、高低温老化、温循测试	环境测试通过率
7	物流与售后	包装入库、发货追溯	交付准时率

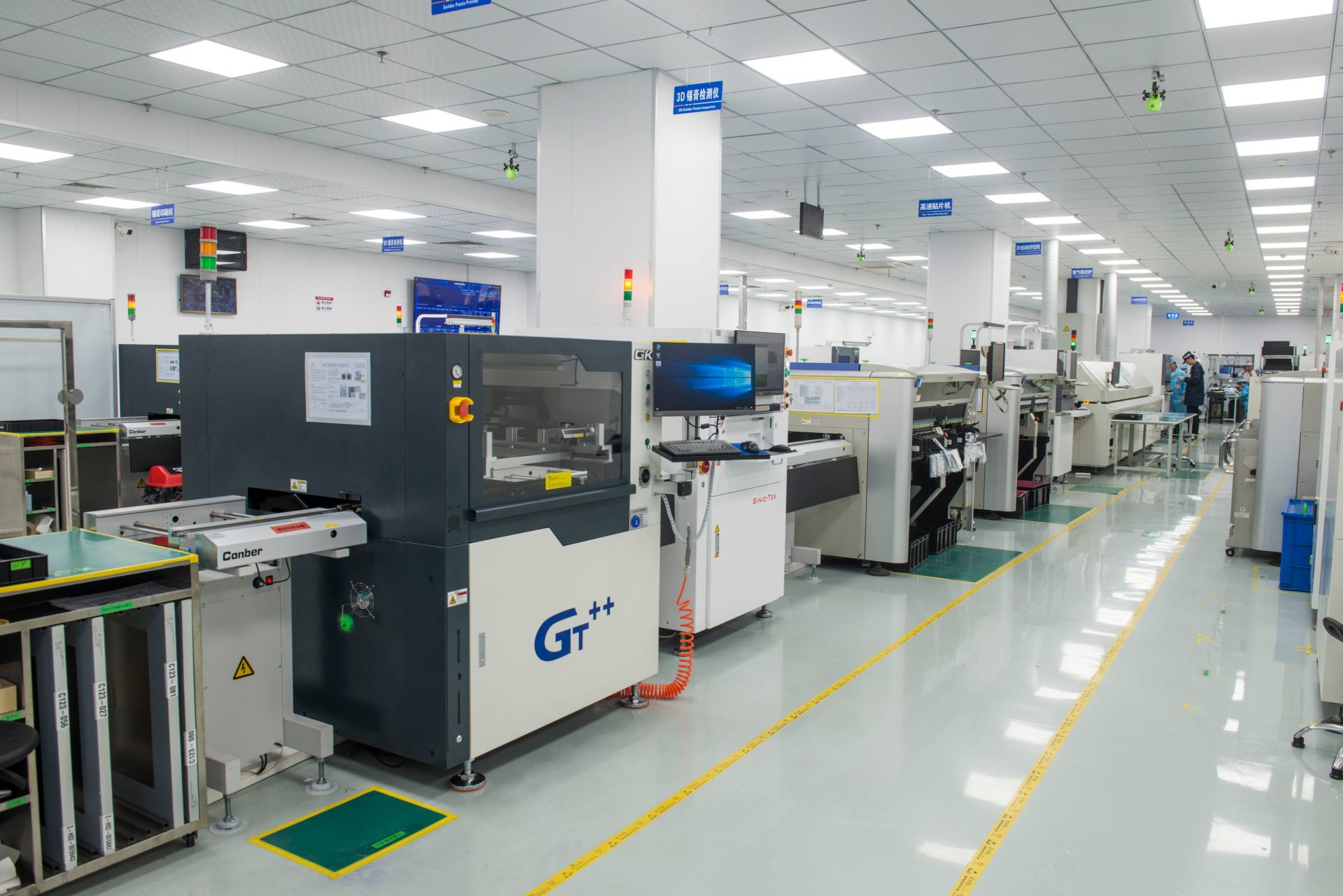

以同力恒业科技的16步标准化PCBA生产流程为例，从生产计划启动到转测试入库，每一步都有明确的品质卡点：锡膏印刷良率不低于99.8%、贴装准确率99.99%、焊接直通率不低于99.2%、终检合格率不低于99.5%。生产直通率整体达到99.5%以上，AI视觉系统实现微米级精准对位，稳定支持0.3mm间距BGA及CSP封装。

AI算力硬件需求爆发，OEM电子产品全流程代工怎么选工厂？(图1)

全流程代工vs纯代工vs自建产线：三种模式对比

AI硬件创业团队在产品从样机走向量产时，经常面临一个选择：自建产线还是找代工？2026年江浙沪硬件产业带的实践给出了清晰答案。

对比维度	全流程OEM代工	纯来料SMT代工	自建产线
初期投入	零设备投入	零设备投入	百万级设备投入
工艺积累	多品类经验，BGA/高频板全覆盖	限贴片工序，复杂工艺需外协	品类单一，积累有限
产能弹性	按需扩缩，加急8小时	限排产计划	有单忙死、没单闲置
交付周期	96小时常规，8小时加急	依工厂排期	受团队磨合影响
质量体系	IATF16949/ISO13485/GJB9001C	仅ISO9001	需从零搭建
适用阶段	样机到量产全覆盖	已定型产品补产能	超大批量稳定产品

苏州某AI加速卡团队的真实经历很有代表性：自建了一条SMT产线，初期投入近200万，但产品改版频繁，设备闲置率超过40%，遇到0.3mm间距BGA贴装时良率仅85%，最终还是在量产阶段转向了全流程代工。

AI算力硬件的代工选厂要点

AI算力硬件对制造工艺的要求集中在三个方向：高密度互连、高速信号完整性、散热可靠性。选厂时需要重点考察以下能力。

高层数PCB与HDI加工能力

AI服务器主板普遍在30层以上，GPU加速板采用高阶HDI工艺，盲埋孔叠层复杂。制造方是否具备高层数板的生产经验、是否有稳定的高层数PCB供应链伙伴，直接决定量产可行性。

BGA与CSP高精度贴装

AI芯片封装越来越大、间距越来越小。GPU主芯片BGA封装体尺寸动辄50mm×50mm以上，引脚数超过数千个，0.3mm间距CSP封装对贴装精度要求极高。设备端需要有AI视觉对位系统、3D SPI锡膏检测、3D X-Ray焊点检测的全链路精密管控。

散热与可靠性验证

AI算力芯片功耗动辄数百瓦，PCB热设计和散热装配工艺是量产关键。振动测试、高低温老化（-40℃至+125℃）、温度循环测试缺一不可。同力恒业科技配置了整机环境测试能力，涵盖振动、老化、温循三大项，IATF16949和GJB9001C双重认证体系下的可靠性验证流程，能够满足车规级和军规级产品的测试要求。

全流程代工的典型交付节奏

从需求对接到首批交付，一个标准的OEM全流程代工项目通常按以下节奏推进：

阶段	周期	关键交付物
NPI筹备启动	1-2天	项目计划、BOM清单确认
规划设计	3-5天	DFM报告、工艺路线、测试方案
物料筹备	3-7天	元器件齐套、钢网制作
验证试产	2-3天	首件确认、试产报告
量产交付	96小时起	批量入库、出货检验

加急场景下，从物料齐套到首批交付可压缩至8小时。报价环节同样快速：4小时焊接报价，1-2个工作日OEM全流程报价。对于AI硬件这种生命周期短、迭代快的产品，快速报价和快速交付直接决定了市场窗口期的抢占能力。

常见问题

问：OEM全流程代工和ODM代工有什么区别？

OEM是品牌方提供完整设计图纸和物料清单（BOM），制造方负责按图施工的全流程生产。ODM则是品牌方只提供产品功能定义，制造方参与甚至主导硬件设计、PCB Layout、固件开发。简单说，OEM是"你画图我来造"，ODM是"你说需求我帮你设计加制造"。AI硬件团队如果有完整的原理图和Layout，选OEM即可；如果需要从功能定义开始，则需要ODM服务。

问：全流程代工的起订量一般是多少？

柔性代工工厂通常支持小批量起订。研发样机阶段可低至几套到几十套，试产阶段50-500片，量产阶段按需排产。关键不是起订量本身，而是工厂是否有独立的小批量试产产线和专门的工艺调试团队。很多工厂用大批量产线换单做小批量，炉温曲线不单独调试，导致良率断崖式下跌。

问：国产化替代方案在代工中怎么落地？

进口芯片供货波动、价格上浮、交期不可控，越来越多的AI硬件和工控项目启动国产化替代。全流程代工方的核心价值在于：熟悉国产器件生态，拥有经过实测验证的替代料方案，具备信号完整性仿真和散热适配测试能力。代工方在DFM评审阶段就可以提出pin-to-pin兼容的国产替代建议，在不降低产品性能的前提下实现供应链自主可控。

问：代工方如何保证物料真实性？

正规全流程代工厂通过全球资源网络直采原厂物料，VMI服务管理安全库存，批次追溯系统记录每颗物料的来源和批次号。警惕那些报价远低于市场价的代工方——部分不良商家会在客户不知情的情况下私自替换物料，使用库存散料、翻新拆机料、三无杂牌替代料，短期功能正常但长期温升异常、寿命衰减。

趋势判断

2026年下半年，AI算力基础设施建设仍在加速，高端PCB和PCBA产能供给紧张的局面短期内难以缓解。对AI硬件团队来说，选一家工艺能力强、交付节奏快、质量体系完善的全流程代工伙伴，比自建产线更理性。京津冀地区距离北京约80公里、距大兴机场60公里的区位优势，使得物料调拨和成品发运都能在半天内完成。300余人专业技术团队、用友U9C+盘古MES双系统数字化管控、IATF16949/ISO13485/GJB9001C三重认证——这些硬指标才是AI硬件量产的真正保障。

未来两年，OEM全流程代工的竞争焦点将从"能不能做"转向"做得多快、多稳"。96小时交付只是起点，谁能把工艺设计前置到产品研发阶段、谁能在物料短缺时快速切换国产替代方案、谁能在小批量试产时保证和大批量一样的良率，谁就能在AI硬件制造的下一轮增长中占据位置。
