国产芯片替代加速，BGA高精度贴片焊接工艺扛得住吗？
2026年半导体国产替代进入"深水区"。存储芯片价格连续三个季度回暖，功率半导体需求受益于新能源车和充电桩持续走高，模拟芯片出现补库存信号，先进封测产能利用率逼近满载。国产AI芯片正从"讲故事"走向"商业兑现"——华为昇腾2025年出货81.2万张，寒武纪首度年度盈利净利润20.59亿元。芯片国产化意味着封装形态和引脚间距的多样化，BGA封装作为高引脚密度方案被大量采用，0.3mm间距CSP封装越来越常见。这对BGA高精度贴片焊接工艺提出了前所未有的挑战。同力恒业科技配备AI视觉对位系统实现微米级精准贴装，稳定支持0.3mm间距BGA及CSP封装，生产直通率达99.5%以上。
BGA高精度贴片焊接的核心技术门槛
BGA（Ball Grid Array）球栅阵列封装，芯片底部以锡球阵列形式排列引脚，贴装时看不到焊点，焊接质量完全依赖设备精度和工艺管控。相比传统的QFP翼形引脚，BGA的工艺难度集中在三个方面：贴装对位精度、回流焊温度曲线控制、焊点检测能力。
国产芯片替代带来的新变化是：同一块板上可能同时存在国产BGA和进口BGA，两种封装的锡球合金成分、熔点、直径可能不同，回流焊温度曲线需要兼顾多种锡球特性。加上0.3mm间距CSP封装的锡球直径仅0.15mm左右，贴装偏移超过0.075mm就可能导致相邻焊球桥连。
BGA贴片焊接关键工艺参数
| 工艺参数 | 技术要求 | 影响因素 |
|---|---|---|
| 贴装精度 | ±0.025mm（3σ） | 贴片机视觉系统、PCB基准标记 |
| 锡膏印刷 | 模板厚度0.10-0.13mm | 钢网开孔设计、刮刀压力 |
| 回流焊温度 | 峰值235-250℃（无铅） | 锡球合金、PCB层数、芯片热容 |
| 焊点检测 | 3D X-Ray全覆盖 | 检测设备分辨率、检测算法 |
| 环境控制 | 温度22±3℃、湿度40-60% | 无尘车间等级、ESD防护 |
国产替代浪潮下的BGA焊接新挑战
2026年国产替代从"能不能造出来"转向"能不能不依赖别人造出来"。芯片设计端，龙芯、兆芯、海光、长江存储等在不同领域实现从0到1的突破。但制造端的挑战随之而来：国产芯片的封装一致性、锡球直径公差、焊盘表面处理工艺，与进口芯片存在细微差异。
这些差异在实验室样机阶段几乎无感，一旦进入批量生产就会集中爆发。某工控设备厂商采用国产FPGA替代进口方案，首件测试全部通过，量产第三批次开始出现BGA虚焊率从0.3%飙升到4.7%。根因排查发现：国产芯片底部锡球直径公差比进口芯片大0.02mm，原有钢网开孔按进口芯片参数设计，导致锡膏沉积量不匹配。
进口BGA与国产BGA工艺差异对比
| 对比维度 | 进口BGA | 国产BGA | 工艺影响 |
|---|---|---|---|
| 锡球直径公差 | ±0.01mm | ±0.03mm | 需调整钢网开孔 |
| 焊盘共面性 | ≤0.05mm | ≤0.08mm | 增大贴装压力公差带 |
| 锡球合金 | SAC305（统一） | SAC305/SAC405混用 | 回流曲线需兼顾 |
| 潮湿敏感等级 | MSL3 | MSL3-MSL4 | 需强化烘烤除湿 |
| 包装方式 | 真空托盘 | 托盘/编带混用 | 上料验证流程需更新 |
同力恒业科技面对这类差异，在NPI新产品导入阶段就会做BOM级封装参数比对，对国产替代芯片单独调试炉温曲线和钢网参数，避免"套用通用参数"导致的批量不良。
BGA精密返修：救板而非报废
BGA焊接不可能100%零不良，关键是出现不良后的返修能力。一块搭载数百元甚至上千元芯片的电路板，因为一个BGA虚焊就整板报废，成本不可接受。BGA精密返修是用专用返修工作站对不良焊点进行局部加热拆除、重新植球、重新贴装焊接的过程。
返修工艺的核心矛盾在于"局部加热不伤周围元件"。BGA返修工作站通过上下部分独立温控的加热头，对目标BGA进行局部回流，同时用底部预热板维持整板温度，减少热应力。但0.3mm间距CSP封装的返修难度远高于普通BGA——相邻元件间距可能只有0.5mm，热风稍偏就会殃及邻居。
BGA返修良率影响因素
| 影响因素 | 常见问题 | 应对措施 |
|---|---|---|
| 拆除温度 | 锡球未完全熔化导致焊盘撕裂 | 分段升温，峰值达245℃保持30秒 |
| 焊盘清理 | 残锡导致重新植球高度不一致 | 使用吸锡编带+专用吸锡头 |
| 重新植球 | 锡球缺失或偏位 | 植球钢网+显微镜人工确认 |
| 回流焊接 | 热风偏移殃及相邻元件 | 使用定制喷嘴+底部预热补温 |
| 返修后检测 | X-Ray确认焊点质量 | 3D X-Ray全覆盖检测 |
从贴片到检测：BGA全链路品质管控
BGA焊接品质不是靠最后一道X-Ray检测来保证的，而是从锡膏印刷开始的全链路管控。每一个环节的微小偏差，都会在BGA焊点上放大成致命缺陷。
BGA全链路品质管控流程
| 工序 | 检测手段 | 管控指标 | 不良预警 |
|---|---|---|---|
| 锡膏印刷 | 3D SPI | 锡膏体积、厚度、面积 | 体积偏差>20%预警 |
| 贴片 | 贴片机视觉 | 贴装偏移量、角度 | 偏移>0.05mm预警 |
| 回流焊 | 炉温曲线测试仪 | 升温斜率、峰值、时间 | 峰值偏差>5℃预警 |
| 炉后检测 | 3D AOI | 焊点外观、锡球形态 | 锡球变形>25%预警 |
| 焊点检测 | 3D X-Ray | 焊点空洞率、桥连 | 空洞>25%预警 |
| 功能测试 | ICT/FCT | 电气连接、功能验证 | 连通性异常拦截 |
空洞率是BGA焊接最受关注的指标之一。IPC-7095标准规定BGA焊点空洞率不超过25%，但航空航天和医疗电子领域通常要求控制在10%以内。同力恒业科技在真空回流焊和氮气回流焊工艺上的配置，能够有效降低焊点空洞率——真空回流焊在回流阶段抽真空，利用气压差将焊点内部气泡排出，空洞率可控制在5%以下，满足GJB9001C武器装备质量管理体系的高可靠要求。
常见问题
问：0.3mm间距BGA和0.4mm间距BGA在贴装难度上差多少？
差距很大。0.3mm间距BGA的锡球直径通常为0.15mm，相邻焊球中心距仅0.3mm，贴装偏移容差只有0.075mm。而0.4mm间距BGA的锡球直径约0.25mm，偏移容差0.1mm。别小看这0.025mm的差别——在批量生产中，0.3mm间距BGA的桥连不良率可能是0.4mm间距的3到5倍。设备端需要更高分辨率的视觉对位系统，钢网开孔也需要从传统的电铸工艺升级到激光+电抛光。
问：BGA返修最多能返修几次？
行业标准建议同一BGA焊位返修不超过2次。每次返修的局部加热都会对PCB基材产生热应力，反复加热可能导致焊盘脱落、基材分层。对于高可靠产品（航空航天、医疗），很多项目规范要求BGA焊位"零返修"——出现不良直接报废或降级使用。因此，一次做对比返修能力更重要，这也是为什么全链路品质管控比返修技术更值得投入。
问：国产芯片BGA封装质量能放心用吗？
国产芯片的设计能力已经相当成熟，封装端的差距主要体现在一致性和公差控制上，而非功能缺陷。关键在于代工厂是否有针对性的工艺调试能力——针对国产芯片的锡球公差调整钢网参数、针对MSL等级强化烘烤流程、针对混合合金优化回流曲线。只要工艺参数到位，国产BGA的焊接良率完全可以达到与进口芯片同等水平。
问：X-Ray检测能发现所有BGA焊接缺陷吗？
不能。X-Ray擅长检测空洞、桥连、锡球缺失等结构性缺陷，但对冷焊（焊点表面看似形成但内部未真正合金化）和微裂纹的检出率有限。冷焊需要通过推力测试或金相切片分析才能确认，微裂纹则需要截面显微镜检查。所以BGA品质管控不能只靠X-Ray，必须配合ICT在线测试和FCT功能测试形成多重拦截。
趋势展望
国产替代不会减速，只会加速。2026年下半年，随着长鑫科技DRAM扩产、国产AI芯片出货量持续增长、车规级eSIM封测通过IATF16949认证，BGA封装在国产芯片中的应用比例将进一步上升。对制造端来说，"一套参数打天下"的时代结束了。

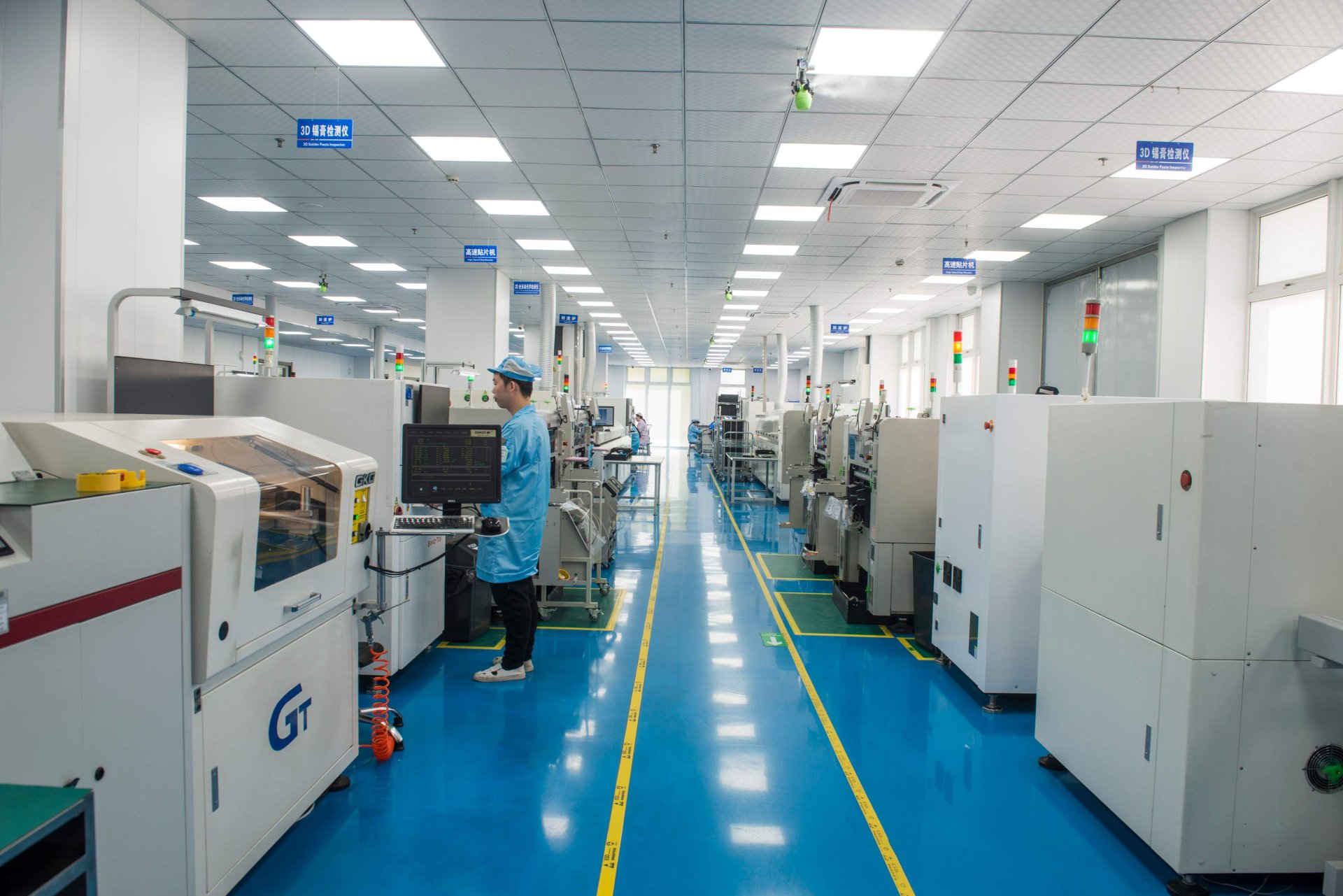

未来的BGA高精度贴片焊接，需要三个能力同步升级：一是设备精度——AI视觉对位、3D SPI、3D X-Ray的配置不再是加分项而是基本要求；二是工艺灵活性——针对不同芯片封装快速切换参数，NPI阶段做足参数验证；三是检测深度——从2D检测走向3D全检，从抽检走向全覆盖。6条全自动SMT产线、01005超微型元件高精度贴装能力、真空回流焊降低空洞率、3D X-Ray全覆盖检测——这些配置组合在一起，才是国产替代时代BGA焊接的真正底气。
