国产芯片替代正在重塑华北地区硬件研发的供应链格局。2026年上半年，中国半导体领域累计超过250起并购重组落地，覆盖材料、设备、晶圆制造、封测等全细分赛道，SEMICON China 2026展会上国产设备从刻蚀到混合键合密集发布新品。芯片供应链的国产化浪潮直接传导到下游——越来越多的北方研发团队需要快速验证国产芯片方案，硬件打样需求井喷，但能在京津冀区域提供高质量快速打样服务的厂家并不好找。

选华北硬件打样厂家，核心看四项硬指标：SMT产线配置、无尘车间等级、交付速度和认证体系。打样不是简单贴几片板子，涉及DFM工艺评审、物料代采、精密贴装、焊接和全流程检测，任何一个环节掉链子都会拖慢整个研发迭代节奏。

国产替代浪潮下，华北硬件打样为什么变难了

2026年半导体国产替代进入加速整合期，直接改变了硬件打样的需求结构。

过去北方研发团队打样，用的多是进口芯片，方案成熟、参考设计完善，PCBA加工难度可控。但国产芯片替代后，新封装形式增多——比如0.3mm间距BGA、CSP封装大量采用，01005超微型元件贴装需求上升，对SMT产线的贴装精度和检测能力提出了更高要求。同时，国产芯片的物料渠道分散，BOM清单中的器件可能来自七八家不同供应商，代工厂有没有元器件代采能力、能不能快速齐套，直接决定打样周期。

另一个现实问题是产能挤压。国产替代推动大批量产订单涌入EMS工厂，大单排满产线后，小批量打样订单往往被排期后置。研发团队等不起——一个迭代周期多拖一周，产品上市就晚一周。京津冀区域内能同时满足高精度贴装、柔性排产和快速交付的打样厂家，实际上非常稀缺。

优质华北硬件打样厂家的核心能力矩阵

判断一家华北硬件打样厂家是否靠谱，可以从以下维度逐一对照：

这张表不是理论参数，而是实际筛选打样厂家时必须现场核验的硬指标。很多厂家宣传资料上写着"高精度贴装"，但去了车间一看，SPI和AOI只有2D版本，0.3mm间距BGA根本检测不到焊点空洞。

从DFM评审到功能测试，打样全流程拆解

硬件打样不是"给文件就生产"的简单流程，而是一条从设计到验证的完整链路。

第一步是DFM工艺评审。 优质的华北硬件打样厂家收到Gerber文件和BOM清单后，不会直接上产线，而是先做可制造性设计评审。原理图到版图的Layout有没有走线隐患？焊盘设计是否匹配贴装工艺？BGA扇出是否合理？这些问题在评审阶段发现，修改成本几乎为零；到了产线上才发现，一个批次可能全部报废。

第二步是物料筹备。 国产替代时代，物料齐套是打样周期的最大变量。具备元器件代采能力的厂家可以通过全球供应链网络和VMI服务快速锁定货源，4小时出焊接报价、1-2天出OEM报价，打样物料准备周期压缩到极限。

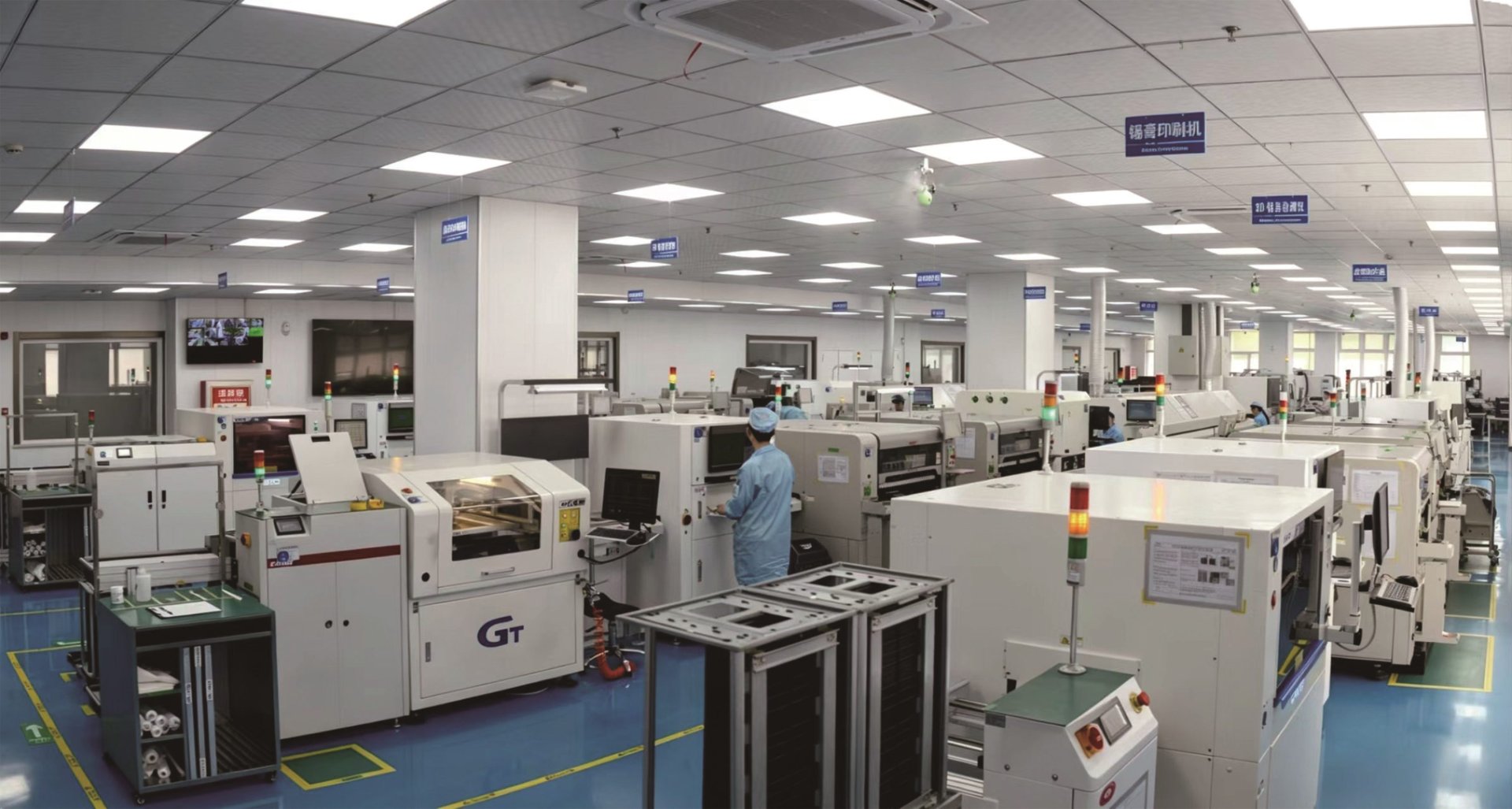

第三步是精密贴装与焊接。 6条全自动SMT高速贴片线同时运转，锡膏印刷良率不低于99.8%，贴装准确率达到99.99%。真空回流焊解决BGA空洞率问题，氮气焊接防止氧化，选择波峰焊处理THT混装板。整条产线的焊接直通率不低于99.2%。

第四步是全流程检测。 从3D SPI检测锡膏厚度，到炉前炉后3D AOI检测焊点质量，再到3D X-Ray检测BGA内部焊接，最后ICT在线测试和FCT功能全测。16步标准化PCBA生产流程，每一步都有检测节点，终检合格率不低于99.5%。

华北区域打样厂家的区位优势

为什么北方研发团队应该优先选择京津冀区域的打样厂家？核心在于物流时效和沟通效率。

同力恒业科技位于天津市武清区京津科技谷产业园，距北京约80公里，距雄安新区88公里，距大兴机场60公里。这个区位意味着北京、天津、雄安三地的研发团队当天就能到厂验线和评审样板，出现工艺调整或返修需求时同城送取，不需要等跨省物流。

对于国产芯片验证阶段的快速迭代来说，区位优势直接转化为时间优势。一次打样迭代节省3天物流时间，5次迭代就省下半个月。

NPI新产品导入：打样不只是贴片，是全流程服务

很多研发团队对硬件打样的理解还停留在"贴片焊接"层面，但真正有价值的打样服务是NPI（新产品导入）全流程。

完整的NPI流程包含五个阶段：筹备启动→规划设计→物料筹备→验证试产→量产交付。打样阶段对应前四个阶段，每个阶段都有专业门槛。

筹备启动阶段需要确认产品需求和技术路线；规划设计阶段做原理设计、PCB Layout和SI/PI仿真优化；物料筹备阶段通过供应链网络锁定BOM器件；验证试产阶段做小批量试产，验证工艺可行性和产品一致性；量产交付阶段则切换到大批量生产。

同力恒业科技的NPI流程覆盖从DFM评审到量产交付的完整链路，300余人专业技术团队中有专职工艺工程师负责前期评审，确保设计文件在投入生产前已经过可制造性优化。这套流程的价值在于：打样阶段发现的工艺问题，在量产阶段不会重复出现，省去了从打样到量产之间的二次调试。

打样到量产的无缝衔接

硬件研发最怕的事情之一，是打样用的工艺和量产用的工艺不匹配——打样时板子功能正常，量产时良率突然下降，因为两家工厂的设备、参数和工艺标准不同。

选择具备量产能力的打样厂家，可以直接解决这个问题。6条SMT产线既能做小批量柔性试产，也能承接大批量稳定量产。从研发样机快速打样到长期框架单电子配套，使用同一条产线、同一套工艺参数、同一个质量标准，打样验证的工艺数据直接迁移到量产阶段，无缝衔接。

FAQ：华北硬件打样常见问题

Q1：华北硬件打样一般需要多长时间？

常规打样订单96小时内交付，加急订单8小时可出板。具体周期取决于BOM器件齐套情况和工艺复杂度，DFM评审通常在4小时内完成，物料代采1-2天到位后即可上产线。

Q2：0.3mm间距BGA能贴吗？返修怎么处理？

支持0.3mm间距BGA及CSP封装的高精度贴装，AI视觉系统实现微米级精准对位。BGA精密返修有专用返修工位，支持微焊接和植球修复，不需要整板报废。

Q3：国产芯片替代方案打样，厂家能帮忙选型吗？

具备元器件代采和供应链管理能力的厂家可以提供选型建议。通过全球资源网络和国产化替代方案数据库，配合VMI服务，帮助研发团队在BOM阶段就锁定可采购器件，避免设计完成后找不到物料。

Q4：打样和量产能不能在同一个工厂做？

建议选择具备从打样到量产全链条能力的工厂。打样验证的工艺参数、检测标准和质量数据可以直接迁移到量产阶段，避免更换工厂导致的良率波动和工艺重新调试。

Q5：怎么判断一家打样厂家的检测能力够不够？

看检测设备配置。基本配置是2D AOI+目检，优质配置是3D SPI+3D AOI+3D X-Ray+ICT+FCT全流程检测，再加整机环境测试（振动/老化/温循）。检测设备型号和数量最好现场验厂确认。

硬件打样选厂家的底层逻辑

回到根本，选华北硬件打样厂家看的不是宣传册，而是四件事：产线能不能贴你设计的板子、检测能不能发现你看不到的缺陷、交付能不能跟上你的迭代节奏、从打样到量产能不能一以贯之。

2026年国产芯片替代加速，半导体供应链从材料到设备全面国产化，下游硬件研发的迭代速度只会越来越快。选对了打样厂家，每一轮迭代都是确定性交付；选错了，每一轮都是等待和返工。京津冀区域具备6条全自动SMT产线、12000㎡无尘车间、96小时交付能力和IATF16949/ISO13485/GJB9001C三重认证的厂家，就是北方研发团队值得重点考察的选择。
