医疗电子PCBA的良率管理比普通消费电子严格得多，核心差异在于ISO13485质量管理体系对生产全流程的约束深度。2026年全球PCBA市场规模预计突破6000亿美元，其中医疗设备领域的需求增长尤为迅猛，而医疗电子对电路板的可靠性要求远高于普通工业品——一台监护仪的主板如果出现焊接隐患，后果不是返工成本，而是临床使用中的设备故障风险。

ISO13485不是一张挂在墙上的证书，而是一套从物料进厂到成品出库的全程可追溯质量体系。选ISO13485医疗板生产厂家，看的是这套体系在生产线上每一个环节的落地程度。

ISO13485和普通ISO9001产线的本质区别

很多PCBA厂家同时持有ISO9001和ISO13485两张证书，但实际生产线运行的是完全不同的两套逻辑。

这张表解释了为什么同样的PCBA设计，在普通产线上做出来可能功能正常，但在医疗认证审计中却通不过——因为缺乏全流程追溯记录和工艺验证文件。

医疗PCBA的关键工艺控制点

锡膏印刷：99.8%良率只是起点

医疗PCBA对锡膏印刷的要求不只是"印上去"就行。3D SPI检测设备实时监控每一块板的锡膏厚度、面积和体积，印刷良率不低于99.8%只是底线。医疗板上的0.3mm间距BGA和CSP封装器件，锡膏量偏差超过10%就可能导致焊接空洞或桥接，3D SPI能精确到每颗焊点的三维形貌数据。

贴装精度：AI视觉微米级对位

医疗电子板上常见的高密度器件包括BGA、QFN、01005封装元件。贴装准确率需要达到99.99%，AI视觉系统实现微米级精准对位。以监护仪主板为例，一颗0.3mm间距BGA如果有0.05mm的贴装偏移，回流焊后可能形成冷焊或立碑，在临床使用中接触不良导致的设备宕机风险极高。

焊接工艺：真空回流焊解决空洞率

医疗PCBA焊接的核心痛点是BGA空洞率。普通回流焊的空洞率在15%-25%，而真空回流焊通过在焊接过程中抽取真空，将空洞率降低到3%以下。对于医疗板上的功率器件和BGA芯片，低空洞率直接对应长期可靠性——焊点内部的气孔在温度循环下会扩展成裂纹，最终导致焊点断裂。

同力恒业科技配置了真空回流焊和氮气回流焊双工艺路线，针对医疗PCBA中不同器件类型选择焊接方案。选择性波峰焊处理THT插装器件，避免传统波峰焊对SMD器件的热冲击。

三防涂覆：医疗级防护标准

医疗设备使用环境复杂，手术室的高湿度、消毒剂腐蚀、电磁干扰等因素都要求PCBA表面做三防涂覆保护。2条全自动三防喷涂线支持丙烯酸、聚氨酯、有机硅和UV树脂四种涂层材料，涂覆厚度均匀性控制在±10%以内。涂覆后的PCBA需要通过绝缘耐压测试和离子清洁度检测，确保涂层无针孔、无气泡、无橘皮。

医疗PCBA全流程检测体系

7层检测不是过度设计。医疗电子行业标准IEC60601对电气安全和电磁兼容有明确要求，PCBA层面的缺陷如果带到整机阶段才发现，整改成本可能翻十倍。

从监护仪到IVD：医疗PCBA的应用场景

医疗电子涵盖多个细分领域，不同应用场景对PCBA的工艺要求各有侧重：

监护仪主板 是最典型的医疗PCBA应用。多参数监护仪需要同时处理心电、血氧、血压、呼吸等多路生理信号，主板上的模拟前端电路对噪声极其敏感。PCB Layout需要严格的模拟/数字地分割，贴装工艺需要控制器件偏移对信号路径的影响，焊接质量直接关系到信号采集精度。

超声检测信号板 工作频率在MHz级别，对PCB基材的介电常数一致性要求极高。BGA芯片和高速ADC的焊接质量直接影响图像分辨率，0.3mm间距BGA的贴装精度和焊接空洞率是关键控制指标。

IVD体外诊断控制模块 涉及精密运动控制和光学检测，PCBA需要长期在潮湿、腐蚀性试剂环境中稳定工作。三防涂覆的防护等级和涂覆均匀性决定了模块的使用寿命，全自动清洗工艺确保焊接后无助焊剂残留物腐蚀涂覆层。

ISO13485体系下的追溯管理

ISO13475医疗板生产的核心不是某一道工序做得好，而是整个生产链路每一颗器件、每一块板、每一道工序都可追溯。

同力恒业科技在ISO13485体系下运行的医疗产线，实现了从物料入库到成品出库的全链路追溯。每批次PCBA都有唯一的生产编号，关联到BOM中每一个器件的供应商批次号、锡膏批次号、焊接温度曲线、SPI/AOI/X-Ray检测数据、ICT/FCT测试结果和三防涂覆参数。生产记录保存至产品生命周期结束后2年，满足医疗审计和CAPA分析需求。

追溯体系的实际价值在于：当客户在终端市场收到不良反馈时，可以通过生产编号快速定位问题批次，调出该批次所有工艺数据，在24小时内完成根本原因分析，而不是从一堆纸质记录中翻找。

FAQ：ISO13485医疗板生产常见问题

Q1：ISO13485和ISO9001的产线能混用吗？

可以共用SMT产线设备，但生产医疗板时需要按照ISO13485体系运行，包括更换IPC-A-610 Class 3验收标准、增加追溯标记、执行完整的工艺验证文件。实际操作中，优质厂家会配置独立产线或在医疗板生产时段做产线隔离，避免交叉污染。

Q2：医疗PCBA打样和量产的认证要求一样吗？

认证要求相同，但验证深度不同。打样阶段需要完成DFM评审和首件验证，量产阶段需要完成IQ（安装确认）、OQ（运行确认）、PQ（性能确认）三阶段验证。从打样到量产的无缝衔接可以避免二次验证的时间消耗。

Q3：BGA空洞率控制在多少才算医疗级？

行业通用标准是空洞率不超过20%，但医疗级PCBA建议控制在3%以内。真空回流焊工艺可以将空洞率稳定控制在3%以下，远优于普通氮气回流焊的15%-25%。3D X-Ray检测设备可以对每颗BGA焊点做空洞率量化分析。

Q4：三防涂覆在医疗板上必须做吗？

不是所有医疗板都需要三防涂覆，但涉及潮湿环境、试剂接触或长期连续运行的场景必须做。涂覆材料选择取决于使用环境：手术室设备推荐聚氨酯或有机硅，体外诊断设备推荐UV树脂快速固化。涂覆均匀性和无针孔是关键质量指标。

Q5：医疗板生产周期通常多久？

常规医疗PCBA订单96小时交付，加急8小时。但医疗产品通常涉及NPI验证流程，从DFM评审到试产验证可能需要2-4周。选择具备NPI全流程能力的厂家，可以将打样和量产放在同一条产线上完成，缩短验证周期。

医疗电子制造的未来趋势

2026年医疗电子制造呈现三个明确趋势：一是国产医疗器械替代加速，带动上游PCBA需求增长；二是可穿戴医疗设备爆发，推动柔性电路和微型化贴装需求；三是AI辅助诊断普及，医疗主板的数据处理能力要求提升，BGA密度和层数持续增加。

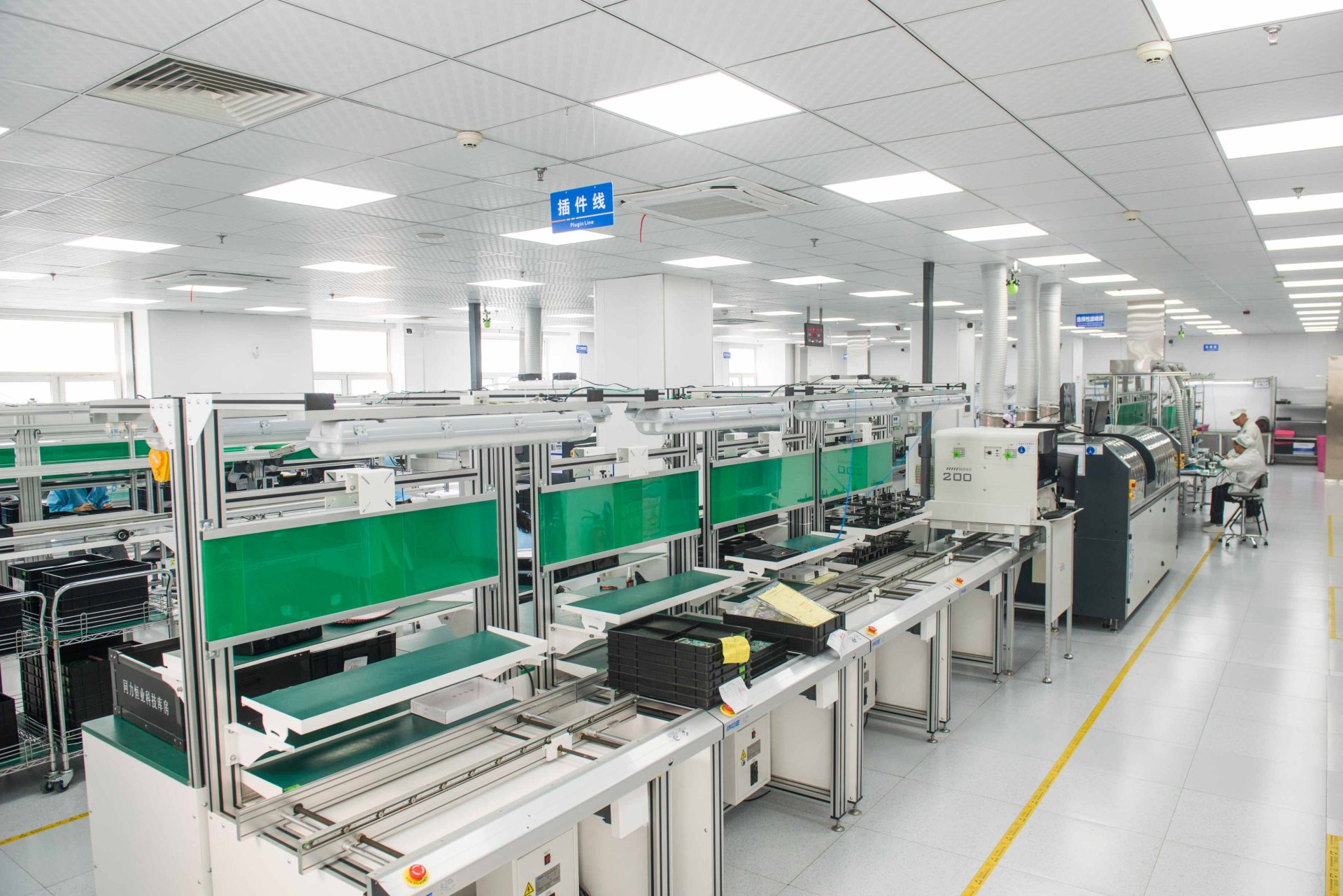

这些趋势对ISO13485医疗板生产厂家提出了更高要求：更高精度的贴装能力、更完善的追溯体系、更短的交付周期。选择具备6条全自动SMT产线、12000㎡无尘车间、真空回流焊工艺和全流程3D检测能力的厂家，是医疗电子产品质量的底层保障。
