2026年AI算力爆发，PCB行业迎来百亿级扩产潮。鹏鼎控股年内AI相关PCB投资已超300亿元，沪电股份、红板科技等纷纷加码高端产线。但高端PCB只是起点——这些板子装上AI服务器后，要在高湿、盐雾、粉尘等恶劣环境中长期运行，三防涂覆才是保护它们不出问题的关键工序。

什么是电路板三防涂覆？

三防涂覆是在PCBA表面均匀涂覆一层绝缘保护膜，覆盖焊点、裸露铜箔和元器件表面，起到防潮、防盐雾、防霉菌三重防护作用。涂覆后的电路板即使暴露在85℃/85%RH的湿热环境中1000小时，绝缘电阻仍可保持在100MΩ以上。

AI服务器的工作环境比消费电子复杂得多。数据中心虽然恒温恒湿，但服务器在高密度计算时局部温度可达70℃以上，PCB表面温度梯度极大。如果涂覆层耐温不够，高温下会软化甚至分解，失去防护作用。因此，AI服务器PCB对三防涂覆的要求比普通工控板更苛刻，需要选择耐高温、低离子杂质、高介电强度的涂层材料。

四类三防涂覆材料对比

AI服务器PCB的防护挑战：不只是防潮

AI服务器内部环境有几个特点让三防涂覆变得复杂。首先是高密度贴装——AI加速卡上密布BGA、CSP封装芯片，元器件间距小到0.3mm，涂覆材料必须能充分渗透到狭窄缝隙中，不能留下气泡或裸露区。其次是高频信号路径——高速差分对走线如果被涂层覆盖，涂层的介电常数会影响阻抗匹配，需要在设计阶段就考虑哪些区域涂覆、哪些区域需要屏蔽。

高功率AI芯片的热管理也给涂覆带来挑战。散热器与芯片之间通过导热界面材料连接，涂覆层不能溢散到热界面区域，否则会降低导热效率。这要求涂覆工序有精确的区域控制能力——选择性喷涂设备通过程序化路径规划，可以在毫米级精度上控制涂覆范围。

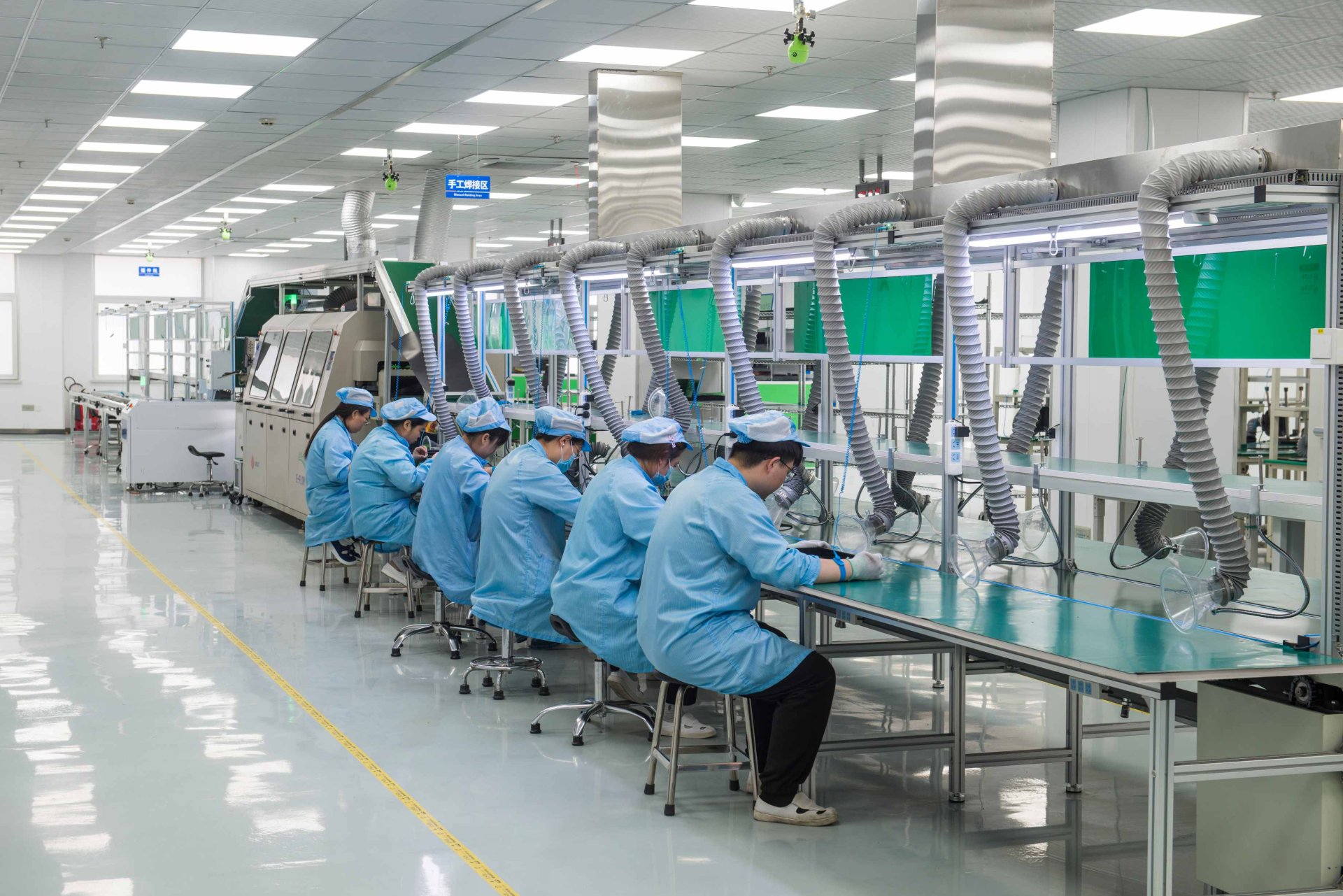

同力恒业科技在消费电子、工业控制、汽车电子等场景配置了独立涂覆产线，配备2条全自动三防喷涂线。针对AI服务器等高密度PCBA，可通过3D SPI和AI视觉系统对涂覆前后的板面状态进行检测，确保覆盖率和一致性。

航空航天级涂层：为什么标准更高？

航空航天电子设备面临的环境比地面设备严酷得多。飞行高度变化带来气压骤变，沿海发射场的高盐雾环境加速金属腐蚀，太空环境中的辐射会降解普通聚合物。因此航空航天领域使用TS01-3及易立高SCC3等高端涂层，这些材料在-65℃到200℃范围内保持弹性，耐辐射性能远超普通丙烯酸涂层。

GJB9001C武器装备质量管理体系对三防涂覆有明确的工艺要求。涂覆前的清洗必须达到离子污染度低于1.56μg NaCl/cm²的标准，否则残留的助焊剂离子会诱发电化学迁移。涂覆厚度需要控制在25-75μm之间——太薄防护不足，太厚则影响散热和应力释放。

三防涂覆工艺流程

涂层选型的五个决策维度

选择三防涂覆材料不能只看价格或单一参数。实际选型时需要综合考量以下维度：

第一是工作温度范围。如果产品长期在125℃以上工作，丙烯酸涂层会逐渐降解，应选有机硅或UV树脂。第二是电气性能——高频电路需要低介电常数的涂层，避免阻抗偏移。第三是修复性——丙烯酸涂层可溶于溶剂，返修时容易去除；有机硅和聚氨酯则较难去除，返修成本更高。第四是环保合规——出口欧盟的产品需要满足RoHS和REACH法规。第五是固化方式——UV固化只需几秒钟，适合大批量生产；热固化需要30-60分钟，适合小批量多品种。

FAQ：三防涂覆高频问题

Q1：三防涂覆后PCBA的散热会变差吗？

会有一定影响，但影响程度取决于涂覆厚度和材料导热系数。25μm厚的丙烯酸涂层热阻约为0.02℃·cm²/W，对自然散热的产品影响可忽略。但如果涂覆过厚（超过100μm）或覆盖了散热区域，就会明显影响散热。选择低热阻材料和精确控制涂覆区域是关键。

Q2：BGA芯片底部能涂到吗？

取决于BGA间距和涂覆工艺。间距0.8mm以上的BGA，低粘度涂层可以通过毛细作用渗入。但间距0.5mm以下的BGA，涂覆材料很难渗入底部，需要使用底部填充胶替代。底部填充胶的主要作用是防止焊点疲劳，兼具一定的防护功能。

Q3：UV固化三防漆和热固化怎么选？

UV固化速度快（3-10秒），适合消费电子大批量生产。但UV光只能照射到表面，阴影区域（如元件底部）可能固化不完全，需要二次热固化作为补充。热固化虽然慢，但固化均匀性更好，适合对可靠性要求高的汽车电子和航空航天产品。

Q4：涂覆后多久可以进行功能测试？

热固化涂层需要等完全冷却后（通常固化后2小时）才能测试。UV固化涂层固化后即可测试。但建议进行48小时后固化——让残余溶剂充分挥发，否则测试中可能因涂层内残留应力导致误判。

Q5：如何检测涂覆覆盖率？

传统方法是UV荧光灯下目检——涂层中添加了荧光指示剂，在UV灯下发蓝白光，裸露区域无荧光。更先进的方法是使用3D AOI系统，通过激光扫描自动检测涂覆厚度和覆盖率，精度可达±5μm。

行业趋势：涂覆工艺智能化与材料升级

随着AI服务器对PCB可靠性要求升级，三防涂覆正在向智能化方向发展。全自动三防喷涂线通过3D视觉系统自动识别PCBA布局，自动生成喷涂路径，避免人工示教的时间消耗和误差。涂覆过程中实时监控湿膜厚度，自动补偿喷头磨损导致的流量偏移。

材料端也在迭代。传统溶剂型涂料含有VOC排放，越来越严格的环保法规正在推动水基涂料和UV无溶剂涂料的渗透率提升。UV树脂的三防漆介电强度可达90kV/mm，远超丙烯酸和聚氨酯，且不含挥发性溶剂，代表着高端三防涂覆材料的发展方向。

选择一家具备多种涂覆材料选择能力、配置独立涂覆产线和全自动清洗线的制造伙伴，比在价格上反复比较更值得投入。毕竟涂覆是保护PCBA长期可靠性的最后一道屏障——省下这一步的成本，未来可能要以十倍的代价偿还。
