大族激光2026年上半年PCB专用设备业务同比增长约100%，新签订单超过160亿元。设备端的爆发说明一件事——工控PCBA制造正在经历一轮产能和技术升级。工控设备对电路板的可靠性要求介于消费电子和汽车电子之间，但产品生命周期更长，平均运行10-15年，对焊接质量和长期稳定性的考验一点也不低。
什么是工控设备电路板制造？
工控设备电路板指用于PLC自动化扩展模块、变频器控制主板、环境监测分析仪、工业网关等工业控制场景的PCBA。这类产品的特点是品种多、批量不大但批次频繁，使用环境涵盖工厂车间的高温高湿、户外基站的风沙盐雾、矿井的粉尘腐蚀等恶劣条件。
工控PCBA的制造难度集中在三个方面：一是元器件种类杂——一块工控主板上可能同时有BGA、QFN、片式阻容、插件电感、功率模块等，需要不同的贴装和焊接工艺。二是可靠性要求高——工控设备平均无故障运行时间要求在50000小时以上，任何焊点缺陷都可能在长期运行中放大。三是交期灵活——研发阶段需要快速打样验证，量产阶段需要小批量多批次交付，对生产线的柔性配置能力要求很高。
工控PCBA关键质量指标
| 质量指标 | 行业合格标准 | 高可靠性要求 |
|---|---|---|
| 锡膏印刷良率 | ≥99.5% | ≥99.8% |
| 贴装准确率 | ≥99.95% | ≥99.99% |
| 焊接直通率 | ≥98.5% | ≥99.2% |
| 终检合格率 | ≥99.0% | ≥99.5% |
| 离子污染度 | <2.0μg NaCl/cm² | <1.0μg NaCl/cm² |
PCB设备投资翻倍背后：制造能力升级的真实信号
大族激光的财报数据只是一个缩影。整个PCB制造设备行业2026年上半年的订单都在放量。背后的逻辑是：AI服务器、新能源汽车、工业自动化三大下游需求同步爆发，倒逼PCB和PCBA制造企业升级设备和工艺。
具体到工控PCBA，设备升级主要体现在三个方向。第一是贴片设备——新一代高速贴片机支持01005超微型元件贴装，精度从±50μm提升到±25μm。第二是检测设备——3D SPI、3D AOI和3D X-Ray逐步替代2D设备，实现焊点体积和形态的三维检测。第三是焊接设备——真空回流焊和氮气回流焊能将空洞率控制在5%以下，远优于普通空气回流焊的15-20%。

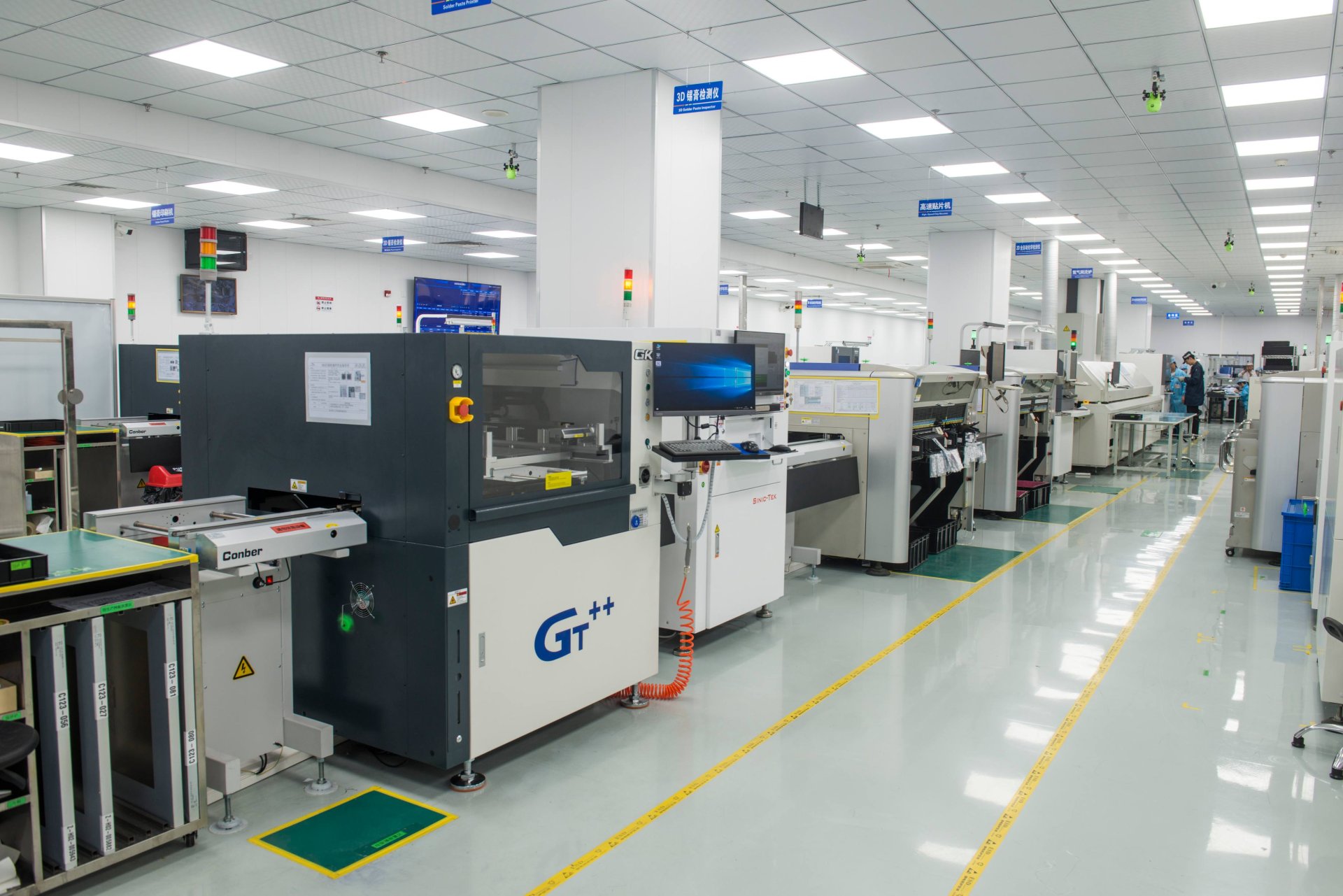

同力恒业科技在京津冀地区配置了6条全自动SMT高速贴片生产线，12000余㎡无尘智造车间，可稳定支持0.3mm间距BGA及CSP封装的高精度贴装，生产直通率达99.5%以上。300余人的专业技术团队覆盖从DFM工艺评审到整机交付的全链条服务。
工控PCBA的16步标准化生产流程
一块工控电路板从投料到入库，完整的标准化流程包含16个步骤。每一步都有明确的输入条件和输出标准，任何一步不合格都会被拦截，不会流入下一道工序。
前段从生产计划到首件确认，核心是确保物料正确和工艺参数匹配。锡膏印刷后立即进行SPI检测，3D SPI可以测量锡膏的体积、面积和厚度，筛选出少锡、多锡、偏移等缺陷。炉前AOI在回流焊之前检查贴片位置，防止偏贴和漏贴。
中段从高速贴装到双检AOI，是焊接质量控制的核心。回流焊的温度曲线是灵魂——预热区控制升温速率防止热冲击，恒温区让助焊剂充分活化，回流区让锡膏熔化形成焊点，冷却区控制冷却速率决定焊点晶粒结构。炉后AOI检查焊点形态，识别连焊、虚焊、锡珠等缺陷。
后段从清洗到入库，是可靠性保障的关键。全自动清洗线去除助焊剂残留和离子污染，QA全检对每块板进行外观和功能确认，最后转入环境测试或包装入库。
16步流程与检测节点对照
| 流程阶段 | 步骤 | 检测/验证手段 |
|---|---|---|
| 前段(1-5) | 生产计划→印刷锡膏→SPI检测→炉前检查→炉前AOI | 3D SPI全覆盖 |
| 中段(6-9) | 首件确认→高速贴装→回流焊接→炉后AOI | 3D AOI+首件仪 |
| 后段(10-16) | THT插件→波峰焊→双检AOI→清洗→QA全检→转测试/入库 | X-Ray+ICT+FCT |
工控与消费电子PCBA的制造差异
很多人把工控PCBA和消费电子PCBA混为一谈，但两者的制造逻辑差异很大。消费电子追求极致成本和速度，单批次量大、产品生命周期短（通常1-2年），换线频率低。工控产品恰恰相反——单批次量小但型号多，产品生命周期长（10-15年），需要长期备料和持续供应支持。
这意味着工控PCBA制造商必须具备柔性换线能力。6条SMT产线中有专门的中小批量专线，换线时间控制在30分钟以内。同时，工控产品生命周期长，10年后可能仍需补单生产，制造商需要保存原始BOM、工艺参数和钢网数据，随时可调用复现原始工艺。
另一个关键差异是三防涂覆。消费电子的PCBA通常不涂覆或简单喷涂，工控产品根据使用环境必须涂覆。港口风电控制板面对盐雾腐蚀，矿山井下防爆监测板面对潮湿粉尘，水利气象采集板面对户外温差——每种场景对应不同的涂层材料和厚度要求。
FAQ：工控PCBA制造常见问题
Q1：工控PCBA为什么对离子清洁度要求更高？
工控设备运行环境湿度大，残留的助焊剂离子在潮湿环境下会电离，导致相邻焊点之间发生电化学迁移，形成树枝状金属桥连，造成短路。标准要求离子污染度低于2.0μg NaCl/cm²，高可靠性工控产品要求低于1.0μg NaCl/cm²。全自动清洗线配合离子污染度检测仪，是实现这一指标的基础。
Q2：小批量多品种订单如何控制换线成本？
关键在于产线配置和排程优化。专线专用——小批量订单走独立专线，与大批量产线互不干扰。快速换线系统包括自动钢网切换、程序快速调用和首件快速验证，目标是将换线时间压缩到30分钟以内。智能化排程系统根据BOM相似度和元器件共用性自动优化生产顺序，减少物料切换频次。
Q3：真空回流焊和普通回流焊对工控PCBA有什么区别？
真空回流焊在焊接过程中抽真空，去除焊点中的气泡，空洞率可控制在5%以下。普通空气回流焊的空洞率通常在15-20%。对于BGA和功率模块等大焊盘器件，空洞率直接影响散热和可靠性，真空焊接的优势在工控应用中尤为明显。
Q4：工控产品10年后需要补单生产，制造数据怎么保存？
成熟制造商通过MES系统保存每一批次的完整生产数据，包括BOM版本、工艺参数、温度曲线、检测记录和首件报告。10年后补单时，调出原始数据即可复现工艺条件。这也是用友U9C+盘古MES双系统的价值——不只是管当前生产，更承担长期数据追溯的职能。
Q5：NPI新产品导入阶段，制造商应该提供哪些支持？
完整的NPI流程包含筹备启动、规划设计、物料筹备、验证试产和量产交付五个步骤。制造商应在DFM阶段就介入，评审PCB设计的可制造性——焊盘设计是否合理、元器件间距是否满足贴装要求、拼板方式是否影响分板质量。越早介入，后期修改成本越低。
行业趋势：工控PCBA制造的三个进化方向
第一个方向是检测自动化。3D SPI、3D AOI、3D X-Ray逐步替代人工目检和2D检测。3D检测不仅能识别缺陷，还能输出焊点三维形态数据，用于工艺优化和SPC统计过程控制。当所有检测数据通过MES系统串联后，工艺工程师可以实时监控每条产线的良率趋势，在偏差恶化前进行预防性调整。
第二个方向是柔性制造。工控订单"多品种、小批量、快换线"的特点推动SMT产线向智能化排程和自动换线方向演进。自动供料系统、智能钢网管理系统和首件快速验证设备的组合，让一条产线在一天内可以完成5-8个不同型号的切换。
第三个方向是全链路追溯。从物料批次到焊接参数再到测试结果，每一个数据节点都可追溯。当客户反馈现场失效时，制造商可以在数小时内定位到具体批次、具体工序甚至具体操作员，快速给出根因分析。这种可追溯能力正在从加分项变为合格项——越来越多的工控客户在供应商审核中将其列为必备条件。
制造升级不是买了一台新设备就完成的。它是一套从物料管理到工艺控制再到测试验证的系统能力，需要设备投入、人才积累和流程优化的长期沉淀。选择制造伙伴时，关注他今天能做到的良率和交付标准，比关注他明天承诺的投资计划更有意义。
