AI算力爆发，PCBA贴片一站式服务怎么选工艺？

AI服务器单机PCB层数从传统的8-12层飙升至20-40层，高端机型已达70层以上，这意味着每块板上需要贴装的元器件密度翻倍，BGA焊点数从数百个跃升至数千个。对PCBA贴片一站式服务而言，AI算力带来的不只是订单量增长，更是工艺精度、检测能力和可靠性验证的全面升级挑战。

什么是PCBA贴片一站式服务

PCBA贴片一站式服务是指从PCB光板入厂、锡膏印刷、SPI检测、高速贴装、回流焊接、AOI检测到THT插件、波峰焊、清洗、终检的完整贴片组装链条，在同一个工厂内闭环完成。客户只需提供BOM和Gerber文件，代工厂负责从物料齐套到成品交付的全部工序。

一站式服务的核心优势在于工序间的无缝衔接。锡膏印刷后立刻SPI检测，发现问题即时调整印刷参数；炉前AOI拦截贴装偏移，避免不良品流入回流焊；炉后AOI再检焊接质量，形成双检闭环。这种闭环检测模式把直通率提升到99.2%以上，而分段式加工——印刷、贴片、焊接分属不同工厂——往往因为工序间的信息断层，直通率波动在95%-97%之间。

2026年，AI算力基础设施的大规模建设正在重塑PCBA制造的技术门槛。据IDC预测，2026年全球AI服务器出货量有望突破200万台，拉动高端PCB需求增长超110%。单台AI服务器PCB价值量达普通服务器的近10倍，对贴片精度、焊接可靠性和检测覆盖率提出了前所未有的要求。

AI驱动下的工艺升级路径

贴片精度：从0402到01005

AI服务器主板上的电源管理芯片、去耦电容大量采用01005封装（0.4mm×0.2mm），比传统0402封装面积缩小75%。这意味着贴片机的视觉对位系统必须具备微米级精度，AI视觉系统实现微米级精准对位成为标配而非加分项。

01005元件的贴装难点在于吸嘴拾取和定位精度。元件仅0.2mm宽，吸嘴偏移0.05mm就会导致贴装偏位，进而引发立碑、虚焊。稳定的贴片设备需要达到±0.025mm的贴装精度，配合3D SPI实时监控锡膏厚度和体积，才能保证01005元件的印刷良率不低于99.8%。

BGA焊接：间距压缩与空洞率控制

AI加速卡上的GPU封装BGA间距已从0.8mm压缩到0.3mm，焊球直径从0.6mm缩小到0.25mm。0.3mm间距BGA及CSP封装要求回流焊的温度曲线精度控制在±2°C以内，否则会出现冷焊或桥接。

真空回流焊在此时发挥作用。通过在回流区施加真空，焊球中的气泡被抽除，空洞率从常规回流焊的15%-25%降至5%以下。对于AI服务器上承载大电流的BGA焊点，低空洞率直接关系到长期可靠性和散热性能。

检测覆盖：3D X-Ray的不可替代性

传统2D AOI能检测焊点的外观缺陷，但对BGA焊点的内部空洞、冷焊无能为力。3D X-Ray通过断层扫描重建焊点三维模型，能检测出隐藏在BGA底部的焊接缺陷。AI服务器板上的BGA焊点动辄数千个，人工抽检覆盖率不足5%，3D X-Ray的全检能力在这里变得不可替代。

下表汇总了AI算力驱动下PCBA工艺的关键参数变化：

一站式服务在实际项目中的应用

新能源汽车BMS控制板

新能源汽车BMS电池管理板是典型的多品种、中批量产品。单板焊点数量可超过8000个，元器件种类达200余种，对贴片精度和焊接可靠性的要求接近车规级极限。IATF16949体系要求每个工序的工艺参数可追溯，一站式服务模式下，从锡膏批次到回流曲线，全程记录在MES系统中。

BMS板的BGA芯片需要承受车辆运行中的持续振动，焊点的机械可靠性直接影响电池系统的安全。真空回流焊将空洞率控制在5%以下，配合3D X-Ray全检，确保每个BGA焊点的内部质量达标。

医疗监护仪主板

监护仪主板的信号链路对PCB阻抗的一致性要求极高。一站式服务模式下，PCB制造和PCBA贴片在同一工厂完成，阻抗控制在贴片前就已完成验证。ISO13485体系要求从原材料到成品的完整追溯，16步标准化流程覆盖了从PCB打码到QA全检的每个环节。

三防涂覆是医疗板的关键工序。2条全自动三防喷涂线支持丙烯酸、聚氨酯、有机硅、UV树脂四种涂层材料，根据应用环境自动选择。医疗设备通常选用聚氨酯涂层，兼具柔韧性和耐化学性。

工业控制变频器板

变频器控制主板需要承受工业现场的电磁干扰和温度冲击。选择波峰焊处理THT插件的大焊点，配合全自动清洗线去除助焊剂残留。ICT在线测试和FCT功能测试覆盖所有关键节点，确保每块板子在出厂前都通过了电气性能验证。

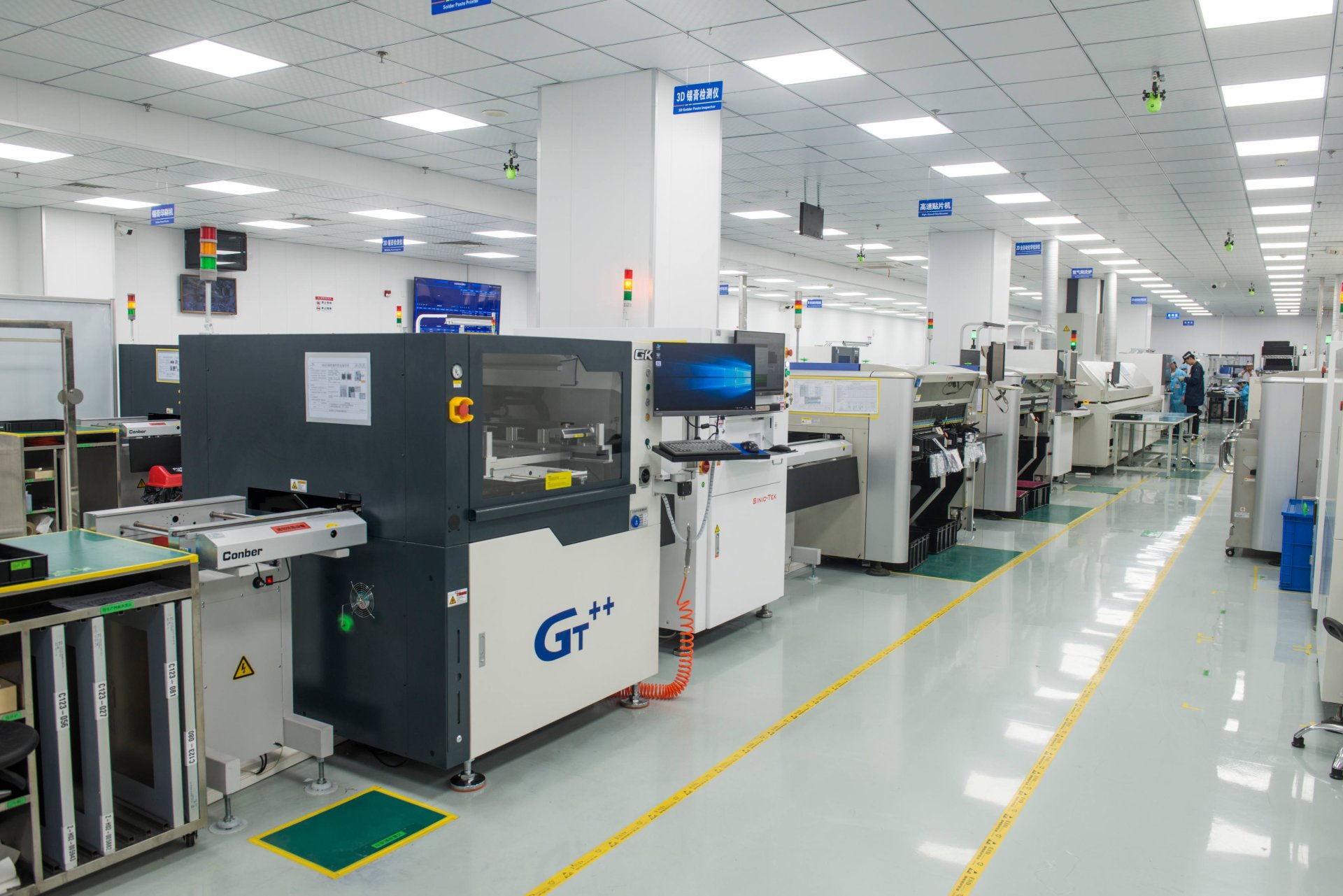

同力恒业科技在PCBA贴片一站式服务中配置了6条全自动SMT高速贴片生产线，覆盖01005到0.3mm间距BGA的全封装范围。3D SPI/3D AOI/3D X-Ray/ICT/FCT构成立体检测体系，生产直通率达99.5%以上。真空回流焊和氮气回流焊双工艺配置，满足从消费电子到航空航天级的不同可靠性要求。

一站式与分段式加工的对比

选择PCBA加工模式时，一站式和分段式的差异远不止物流成本。在AI服务器、车规电子这类高密度、高可靠产品上，分段式加工的隐性风险会被放大。

工序衔接效率

一站式模式下，SPI检测发现锡膏印刷异常后，贴片工序立即暂停并调整参数，整个过程在分钟级完成。分段式下，印刷厂和贴片厂之间需要传递检测报告，响应周期从分钟变成小时。

品质一致性

一站式模式的16步标准化流程在同一套MES系统中运行，工艺参数全程锁定。分段式模式下，不同工厂的设备参数差异可能导致同一批次板子在不同工厂出现不同的焊接质量表现。

2026下半年PCBA行业走势

AI算力的爆发正在推动PCBA行业进入结构性升级期。全球PCB市场规模预计突破940亿美元，但增长并不均匀——高端AI服务器PCB增速超过110%，而普通消费电子PCB增速不足5%。这种K型分化意味着，PCBA代工厂的竞争力越来越取决于高端工艺的覆盖能力。

对采购方来说，选择PCBA贴片一站式服务时需要关注三个核心指标：第一，贴片设备是否支持01005元件和0.3mm间距BGA，这决定了能否承接高密度板；第二，是否配置真空回流焊和3D X-Ray，这决定了BGA焊接的可靠性上限；第三，是否具备多行业体系认证——IATF16949覆盖汽车电子、ISO13485覆盖医疗、GJB9001C覆盖航空航天，认证矩阵越完整，代工厂能服务的下游赛道越宽。

覆铜板和电子布的涨价潮也在倒逼PCBA工厂提升良率。当原材料成本上涨50%时，每降低1%的报废率就意味着等比例的成本节约。3D SPI和3D AOI的全检能力，把锡膏印刷良率稳定在99.8%以上、贴装准确率99.99%、焊接直通率99.2%以上，这些数字在涨价周期中就是真金白银的成本优势。

常见问题解答

PCBA一站式服务包含哪些工序？

标准流程包含16步：生产计划→PCB打码→印刷锡膏→SPI检测→炉前检查→炉前AOI→首件确认→高速贴装→回流焊接→炉后AOI→THT插件→波峰焊接→双检AOI→清洗→QA全检→转测试/入库。一站式意味着这16步在同一个工厂内完成，不需要跨厂流转。

01005元件贴装需要什么条件？

需要三个条件：高精度贴片机（贴装精度±0.025mm）、3D SPI实时监控锡膏厚度和体积、专用01005吸嘴。01005元件宽仅0.2mm，吸嘴偏移0.05mm就会导致立碑或虚焊，因此贴片机的视觉对位系统必须达到微米级精度。

真空回流焊和普通回流焊有什么区别？

真空回流焊在回流区结束后施加真空脉冲，利用负压将焊球中的气泡抽出，空洞率从15%-25%降至5%以下。普通回流焊没有抽真空步骤，焊球中残留的气泡在长期使用中可能导致焊点疲劳失效。对于AI服务器和汽车电子等高可靠场景，真空回流焊是必要的工艺配置。

小批量打样能不能享受一站式服务？

可以。柔性生产线支持快速换线，NPI流程的5步标准路径（筹备启动→规划设计→物料筹备→验证试产→量产交付）确保小批量阶段也走完整的16步流程。打样和量产在同一产线上完成，避免了切换工厂时的工艺参数重新调试。
