新能源BMS电池管理板代工厂怎么选才不踩坑
新能源汽车的电池管理系统（BMS）被称为动力电池的"大脑"，而BMS主控板的质量直接决定了整车安全性能。2026年上半年国内新能源乘用车动力电池装机量持续攀升，仅宁德时代一家1-5月装机量就达到近8万MWh，BMS作为电芯监控与均衡管理的核心硬件，其PCBA制造需求随之爆发。选对一家有IATF16949认证体系、能稳定交付高可靠性BMS电路板的代工厂，是新能源车企和Tier1供应商控制产品风险的关键一步。
BMS电池管理板为什么对PCBA加工要求极高
BMS主板需要同时处理多串电芯的电压采集、温度监控、充放电均衡和通信交互，电路密度高、信号精度要求苛刻。一块典型的BMS控制板通常包含BGA封装的主控芯片、高精度ADC采样电路、CAN/LIN通信隔离电路以及大电流MOSFET驱动模块，对SMT贴片精度和焊接可靠性提出了远高于消费电子的标准。
汽车级BMS板的核心挑战在于：工作环境温度跨度从-40℃到85℃，振动冲击频繁，且要求15年以上使用寿命。这意味着PCB板材通常需要采用FR-4高Tg材料或陶瓷基板，阻焊层厚度均匀性要求严格，焊接后的IMC（金属间化合物）层厚度必须控制在合理范围内，否则长期热循环下焊点开裂风险大幅上升。
从工艺角度拆解，BMS板加工需要解决的几个硬指标包括：01005微型元件的高精度贴装能力、0.3mm间距BGA的稳定焊接、选择性波峰焊处理大电流端子，以及氮气回流焊降低焊点氧化率。
2026年BMS供应链格局正在重构
盖世汽车研究院2026年1-5月数据显示，国内新能源乘用车电气化供应链竞争已告别单一产能比拼，转向集成化系统技术和整车协同配套能力的综合竞争。BMS作为集成化核心环节之一，整车厂自研自制阵营持续扩容，但专业EMS代工厂在工艺深度和柔性产能方面的价值并未被削弱——恰恰相反，车企自制主控策略后，对高可靠外协加工的需求反而更加集中。
原因在于，BMS从分布式架构向集中式/半集中式架构演进过程中，单体板的复杂度和集成度显著提升。PCB层数从4层扩展到8-12层，BGA数量增加，高密度互连（HDI）工艺开始普及。这些变化对SMT产线的设备精度、工艺工程能力和检测体系提出了更高门槛。
| BMS架构演进阶段 | PCB层数 | BGA封装数量 | 典型工艺难点 |
|---|---|---|---|
| 分布式（2020年前） | 4-6层 | 0-1颗 | 多芯片分散贴装，成本控制 |
| 半集中式（2023-2025） | 6-8层 | 1-2颗 | 高密度布线，阻抗一致性控制 |
| 集中式（2026年起） | 8-12层 HDI | 2-4颗 | 微盲孔填铜，01005精密贴装 |
选BMS代工厂必须盯的四个硬指标
产线设备精度
BMS主控板上大量使用0.4mm甚至0.3mm间距的BGA和CSP封装器件，贴片机的对位精度必须达到微米级。AI视觉对位系统、3D SPI锡膏厚度检测和3D AOI焊点检测是标配，缺一不可。焊接环节推荐使用真空回流焊或氮气回流焊，有效降低空洞率，确保BGA焊点的长期可靠性。
车规认证体系
IATF16949认证是汽车电子代工厂的入场券，但仅有证书还不够。真正有价值的代工厂会建立完整的APQP/PPAP流程，从产品设计阶段就介入DFM评审，帮助客户优化焊盘设计、钢网开口和工艺路径，在量产前消除潜在缺陷。
检测与可靠性验证能力
BMS板的检测链条应覆盖从SPI到FCT的全流程，关键的X-Ray检测能发现BGA焊点内部的桥接和空洞。此外，整板振动测试、高低温循环（-40℃~85℃）和老化测试是验证长期可靠性的必要手段，代工厂是否具备这些能力，直接关系到量产后的返修率和客诉风险。
交付与柔性响应
新能源汽车市场变化快，BMS设计迭代周期从过去的18个月压缩到6-9个月，样机打样和小批量试产阶段的快速响应能力成为选厂的重要考量。常规订单96小时交付、加急8小时出板的能力，可以让研发团队在验证阶段快速试错。
BMS代工厂能力对比框架
评估一家代工厂是否适合BMS生产，可以从以下几个维度建立量化对比模型：
| 评估维度 | 基础要求 | 优质标准 | 参考值 |
|---|---|---|---|
| 贴片精度 | ±50μm | ±25μm | AI视觉微米级对位 |
| BGA焊接间距 | 0.5mm | 0.3mm | 稳定支持0.3mm BGA/CSP |
| 焊接直通率 | ≥98% | ≥99% | ≥99.2% |
| 检测配置 | AOI+ICT | 3D SPI+3D AOI+X-Ray+ICT+FCT | 全流程检测 |
| 环境试验 | 无 | 振动/老化/温循 | 具备整机环境测试 |
| 认证体系 | ISO9001 | IATF16949+ISO13485+GJB9001C | 四体系全覆盖 |
| 交付周期 | 7-10天 | 96小时常规/8小时加急 | 96小时/8小时 |

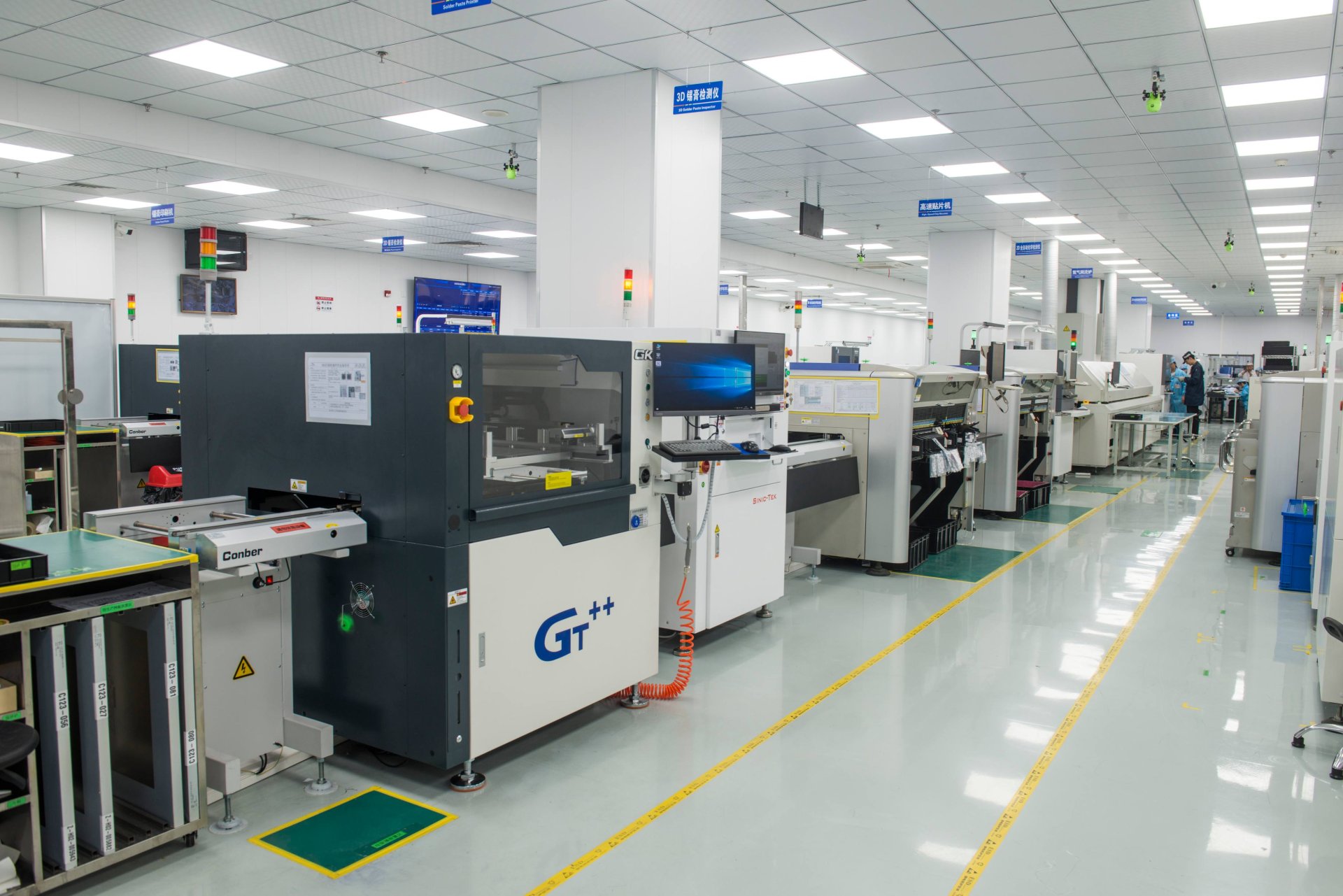

同力恒业科技在天津武清拥有6条全自动SMT高速贴片生产线和12000㎡无尘智造车间，持有IATF16949汽车行业质量管理体系认证，在BMS电池管理板、车载中控、ECU控制系统、充电桩主控板等汽车电子产品制造方面积累了丰富经验，300余人专业团队保障生产直通率达99.5%以上。
新能源电控板制造中的常见工艺陷阱
BMS板量产中最容易出现问题的环节集中在焊接和三防涂覆两个阶段。焊接方面，BGA底部空洞率超标是高频缺陷，通常与回流焊温度曲线设置和助焊剂活性有关。建议选择使用真空回流焊设备的代工厂，将空洞率控制在10%以内。
三防涂覆方面，BMS板需要应对发动机舱的湿热、盐雾和化学腐蚀环境，涂覆层的厚度均匀性和覆盖完整性至关重要。全自动三防喷涂线能够实现精确的涂覆路径控制，避免涂覆液渗入连接器和继电器触点。
另一个容易忽视的环节是ICT/FCT测试覆盖率。有些代工厂只做外观检测和基础电气测试，无法覆盖BMS板的所有功能通道。完善的测试方案应该包括：ICT在线测试覆盖所有元器件参数，FCT功能测试模拟实际工作条件下的信号响应，确保每一块出厂的BMS板都能正常工作。
FAQ：BMS代工厂选型常见问题
Q1：BMS电池管理板PCBA加工需要提供哪些文件？
A：至少需要提供Gerber文件、BOM清单、坐标文件、装配图和测试要求说明。如果代工厂提供DFM评审服务，建议同时提供原理图，便于工程师优化焊盘设计和工艺路径，在量产前排除可制造性隐患。
Q2：小批量BMS样机打样一般多久能交付？
A：元器件齐套的情况下，具备柔性生产能力的代工厂可以在96小时内完成小批量SMT贴片和基础测试交付。加急通道最快8小时可出板，但通常仅限于已验证工艺的返单或紧急修改验证。
Q3：BMS板量产前需要做哪些可靠性验证？
A：标准的车规级验证包括：高低温循环测试（-40℃~85℃，500-1000次循环）、随机振动测试（5-2000Hz）、恒温恒湿测试（85℃/85%RH，1000小时）、热冲击测试和焊点切片分析。部分项目还需进行EMC电磁兼容测试。
Q4：代工厂没有IATF16949认证能做BMS板吗？
A：技术上可以生产，但车规级供应链通常要求供应商持有IATF16949认证。没有该认证的工厂在质量管理体系、过程能力指数（CPK）和可追溯性方面可能存在短板，量产阶段的批次一致性和异常追溯能力风险较高。
Q5：BMS板量产直通率达到多少算合格？
A：车规级BMS板的量产焊接直通率应不低于99%，终检合格率不低于99.5%。如果代工厂的实际数据低于这个水平，说明工艺能力或来料管控存在系统性问题，需要从钢网设计、回流曲线和来料检验三个环节排查根因。
