商业航天爆发期雷达射频板代工厂怎么挑
商业航天正在进入发射密集期,卫星互联网组网、可重复使用火箭验证和深空探测项目同步推进,带动了航天电子配套产业链的快速扩容。雷达射频模块、机载控制主板、卫星通信单元等核心电子部件的PCBA制造需求急剧上升。2026年航天电子的代工选厂逻辑跟消费电子完全不同——GJB9001C武器装备质量管理体系认证、航天级三防涂覆工艺和真空回流焊能力,是进入这个供应链的三道门槛。
航天电子PCBA为什么跟普通电子制造不一样
航天产品的工作环境极其严酷:真空环境下的热辐射散热问题、空间辐射对电子器件的 Single Event Upset(单粒子翻转)影响、发射阶段的剧烈振动和冲击载荷、在轨运行时-55℃到125℃的极端温度循环。这些条件决定了航天级PCBA从选材到制造工艺,每一个环节都必须执行远高于工业标准的管控要求。
具体到PCBA加工环节,航天电子板有几个显著特征:PCB基材多采用高可靠性的FR-4高Tg材料或聚酰亚胺基材,铜箔厚度均匀性要求严格;阻焊层需要具备抗辐射性能;焊接工艺要求使用真空回流焊或氮气回流焊,将BGA焊点空洞率控制在5%以下;三防涂覆采用航天级涂层(如TS01-3及SCC3高端涂层),涂覆厚度和覆盖率需满足严格的验证标准。
航天电子板最怕的三个问题——焊点疲劳失效、涂层局部脱落和BGA应力开裂,根源都可以追溯到制造工艺。选择一家真正具备航天级制造能力的代工厂,需要从工艺能力、检测体系和质量追溯三个层面进行深入评估。
2026年商业航天带来的电子配套增量
2026年国内商业航天进入密集发射期,星际荣耀等民营火箭企业持续验证可重复使用技术,卫星互联网组网加速推进。航天科技、航天科工等国家队项目与民营商业航天企业的需求叠加,使得航天电子PCBA和整机制造产能成为供应链瓶颈之一。
商业航天对电子制造服务的新增需求集中在三个方向:
一是小批量、多品种的快速试制需求。商业航天企业普遍采用快速迭代研发模式,卫星载荷和控制系统的设计频繁修改,对代工厂的柔性制造能力和快速响应速度要求极高。
二是航天级可靠性验证需求。在轨运行不可维修的特性,决定了航天电子板必须在地面完成全部可靠性验证,包括热真空试验、振动试验、辐射试验和老化筛选试验。
三是国产化替代需求。航天供应链对关键元器件和核心电子模块的国产化率要求持续提升,代工厂需要具备国产元器件替代方案的工艺验证能力和物料管理能力。

航天电子代工厂必须具备的五项核心能力
GJB9001C认证与质量管理体系
GJB9001C-2007武器装备质量管理体系认证是进入航天电子供应链的硬性门槛。该认证在ISO9001基础上增加了武器装备产品的特殊要求,包括设计开发控制、过程控制、产品保障和风险管理等模块。持有该认证意味着代工厂的质量管理体系已经通过了军方审核机构的评审。
真空回流焊与BGA精密焊接
航天电子板上大量使用BGA封装的FPGA、DSP和高速ADC芯片,BGA焊点的可靠性直接决定产品在轨寿命。真空回流焊通过在焊接过程中抽真空,有效消除焊点内部的气泡和空洞,将空洞率控制在5%以下,远优于普通回流焊10%-20%的水平。同时,0.3mm间距BGA和CSP封装的稳定焊接能力也是必备条件。
航天级三防涂覆工艺
航天产品需要应对真空环境下的可凝挥发物(CVCM)逸气、原子氧侵蚀和空间粒子辐射,三防涂覆层的防护性能要求远高于工业级。航天级涂层如TS01-3及SCC3高端涂层,具有极低的挥发性和优异的耐辐射性能。涂覆工艺需要全自动喷涂线实现精确的路径控制和厚度管理,同时配置专用涂覆产线避免与其他产品线交叉污染。
| 涂覆类型 | 适用场景 | 涂层厚度 | 关键指标 |
|---|---|---|---|
| 丙烯酸(AC) | 消费电子、一般工业 | 25-75μm | 易返修、成本低 |
| 聚氨酯(UR) | 工控、汽车电子 | 25-75μm | 耐化学性好、硬度适中 |
| 有机硅(SR) | 高温环境、户外设备 | 50-150μm | 耐温宽、柔韧性好 |
| 航天级TS01-3/SCC3 | 航空航天/商业航天 | 50-120μm | 低挥发、抗辐射、耐真空 |
| UV树脂 | 快速固化、大批量 | 25-75μm | 固化速度快、适于流水线 |
全流程检测与环境试验
航天电子板的检测链条从SPI锡膏检测延伸到整机环境试验:3D SPI检测锡膏厚度和体积、3D AOI检测焊点形态、3D X-Ray检测BGA焊点内部缺陷、ICT在线测试和FCT功能测试覆盖电气性能。在此之上,振动试验、高低温老化试验和温度循环试验验证产品在极端环境下的长期可靠性。
质量追溯与批次管理
航天产品的可追溯性要求每个元器件、每块PCB板、每道工序都必须有完整记录,且可追溯到具体操作人员、设备参数和物料批次。数字化管理系统(如MES+ERP双系统联动)是实现这一要求的技术基础。
商业航天电子配套选厂实操指南
选厂过程中,除了核对认证证书和设备清单,建议重点考察以下实操环节:
第一,询问代工厂是否做过航天类项目,具体交付过哪些类型的航天电子板。雷达射频模块、卫星通信单元和弹载控制主板的制造经验具有不同的工艺特点,经验积累直接影响首件良率和量产稳定性。
第二,要求代工厂提供近期BGA焊接的X-Ray检测报告,查看空洞率实际数据。航天级BGA焊点空洞率应低于5%,普通工业级通常在10%-15%。如果代工厂无法提供具体数据,说明其检测能力或数据管理存在短板。
第三,实地考察三防涂覆产线。航天级涂覆需要专用喷涂线、独立的固化炉和洁净度受控的涂覆环境。如果航天级涂覆与消费电子涂覆共用产线,存在交叉污染风险。
第四,了解代工厂的NPI(新产品导入)流程。航天电子产品设计变更频繁,NPI流程是否完善直接影响试产周期和首件质量。标准化的5步NPI流程(筹备启动→规划设计→物料筹备→验证试产→量产交付)能有效控制试产风险。
同力恒业科技持有GJB9001C-2007武器装备质量管理体系认证,配备真空回流焊和全自动三防喷涂线(含航天级TS01-3及SCC3涂层工艺),在雷达射频模块、机载/弹载控制主板、卫星通信单元等航天电子产品制造方面具有成熟的交付经验。用友U9C和盘古MES双系统实现全流程数字化追溯,300余人专业团队保障航天电子板的批次一致性。
航天PCBA制造中的关键技术节点

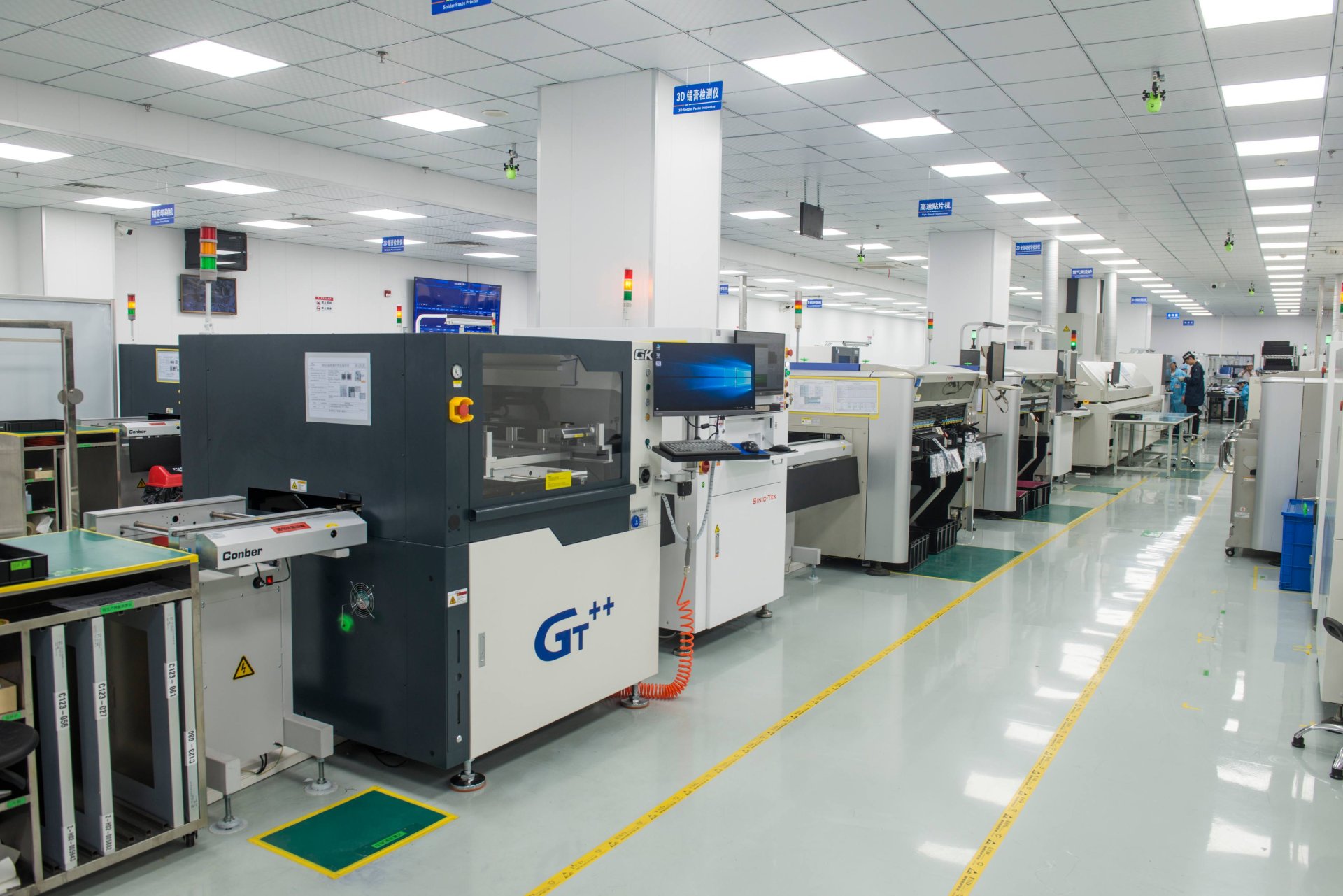

航天电子板的制造过程从PCB打码到最终QA全检,经过16步标准化生产流程。其中对航天级产品影响最大的几个关键节点需要特别关注:
锡膏印刷环节,航天板对锡膏印刷的体积一致性和厚度均匀性要求更高。3D SPI设备实时检测每个焊盘的锡膏体积,偏差超过±15%即触发停线检查。钢网厚度通常选用0.12mm而非常规的0.15mm,以控制细间距焊盘的锡膏量。
回流焊接环节,航天BGA焊接采用真空回流焊工艺。真空阶段在峰值温度后启动,真空度达到100Pa以下,保持10-15秒,有效去除焊点内部的气泡。氮气回流焊作为替代方案,通过将炉内氧含量控制在500ppm以下,同样能显著降低焊点氧化和空洞率。
三防涂覆环节,航天板采用多次涂覆工艺。首层薄涂打底,中层覆涂补强,面涂提供最终防护。涂覆厚度通过干膜测厚仪在关键区域多点测量,确保各区域厚度在工艺要求范围内。涂覆后需进行紫外灯检查,确认无针孔、气泡和漏涂区域。
FAQ:航天电子代工厂选型常见问题
Q1:航天电子PCBA代工需要什么资质?
A:GJB9001C武器装备质量管理体系认证是基本门槛。此外,如果产品涉及军工涉密信息,代工厂还需要具备相应的保密资质。ISO9001和高新技术企业认证可作为辅助参考,但不能替代GJB9001C。
Q2:商业航天卫星载荷板跟传统航天产品有什么不同?
A:商业航天更注重成本控制和交付速度,在保证可靠性的前提下会适当放宽部分非关键参数的余量。但核心焊接质量、三防涂覆和可靠性验证的标准不能降低。代工厂需要理解这种平衡,不能简单地用消费电子的工艺标准来制造航天板。
Q3:小批量航天电子板打样周期多长?
A:航天板打样周期通常比消费电子长,主要原因是可靠性验证测试耗时。从SMT贴片到完成基础测试,96小时可交付首件。如果包含振动、温循等环境试验,周期一般需要7-15个工作日,具体取决于试验项目和样本量。
Q4:航天级三防涂覆和普通三防有什么区别?
A:航天级涂覆(如TS01-3、SCC3)在材料配方上采用低挥发树脂体系,在真空环境下可凝挥发物(CVCM)含量极低,避免挥发物在光学器件和继电器触点上凝结。同时具有优异的抗原子氧侵蚀和抗空间粒子辐射性能。普通三防涂覆材料在真空环境下会持续释放挥发物,可能导致邻近器件性能退化。
Q5:代工厂的数字化追溯系统对航天产品有什么意义?
A:航天产品要求全生命周期可追溯,从元器件批次到焊接参数、从操作人员到检测数据,每个环节都需要有据可查。MES+ERP双系统联动可以实现从物料入库到成品出库的全程数字化追溯,在出现质量问题时能够快速定位根因和影响范围,是航天电子供应链不可或缺的基础设施。
