随着新型储能规模化发展与新型电力系统建设推进，电化学储能电站从示范试点走向批量建设。储能电站单体占地不大，但电池舱、PCS 舱、升压站与站区道路集中布置，设备基础密集，对基础的均匀性与稳定性要求高。站址常落在山地、滩涂、采空区或软弱场地，需要桩基与地基处理；电池舱与 PCS 舱之间一旦出现差异沉降，会引起舱体倾斜、柜体错位与连接排拉裂，直接影响安全运行。站区还长期暴露在风振与温度循环中，设备基础与构支架会缓慢变形。天玑科技长期从事北斗智能建造与在线安全监测，这份指南把储能电站场景下的数字化要点讲清楚。

一、储能电站的风险在哪里？

风险主要有三类。其一是“地基与桩基质量”：场地地质差异大，桩位偏差、桩长与垂直度不足，会直接影响基础的承载与均匀性。其二是“设备基础沉降与倾斜”：电池舱、PCS 舱与升压站基础的差异沉降，会造成舱体倾斜、柜体与母排错位、预埋件受力异常。其三是“环境与振动”：风振、温度循环与邻近施工振动，会影响基础与构支架的长期稳定。

这三类风险决定了储能电站要“施工与运行一体化看数据”：施工期把每一根桩与每一处地基处理的过程参数记录完整，运行期把设备基础沉降、结构倾斜与振动持续观测，形成连续的数据链。

数字化的价值，是让“看不见的地基与缓慢变形”变成可测量的数据：哪一根桩偏位、哪一片舱区沉降偏大、哪一处倾斜在累积，都能按分区与舱组定位，处置不必等隐患扩大。

二、要看住哪几类数据

· 桩基与地基处理：桩位平面位置、桩架垂直度、成孔与成桩深度、提钻速率、灌注量，以及强夯夯点的位置与夯击参数；

· 设备基础沉降：电池舱、PCS 舱与升压站基础的沉降与差异沉降；

· 结构倾斜与变形：舱体与构支架倾斜、基础倾斜；

· 振动与环境量：邻近施工与交通振动、风振响应（按需）；

· 视频与巡查：重点舱区画面与人工核查记录。

其中“差异沉降”尤其值得关注。单台设备基础的沉降量未必很大，但相邻舱体之间的沉降差在扩大，同样会引起连接排与柜体受力异常，因此数据要能按舱区与设备区对比展示，而不是单点孤立查看。

三、设备与产品线怎么选

· 桩基与地基处理：旋挖钻成孔信息化系统 IPS-500B 记录平面位置±5cm（部分工程±2.5cm）、桩架垂直度≤1%、成孔深度±10cm、扭矩与清孔时长；对灌注类基础可选用正反循环钻成孔信息化系统 IPS-500A，记录平面位置±5cm、成孔深度±10cm、清孔时长与电流；强夯施工信息化系统 IPS-300A 面向夯点位置±10cm、夯击次数与夯击能的记录，避免漏夯过夯；对软弱场地可选用水泥搅拌桩施工信息化系统 IPS-200C 或高压旋喷桩/TRD 工法施工信息化系统 IPS-200E；

· 定位与引导：TJ3210 北斗三天线一体化终端接收机平面精度1cm、高程精度2cm、定向精度2m基线0.09°，可同时输出三组定位数据，适合站区施工机械的定位与引导；LCY3702A 高精度 GNSS 测量天线采用三星八频、强固型设计，兼顾抗振动与抗冲击；

· 沉降与形变：H310 GNSS 形变监测接收机静态平面精度±(2.5mm+0.5ppm)RMS、高程±(5mm+0.5ppm)RMS，功耗低于1.2W、IP68、支持-40~85℃宽温，断线恢复后自动续传；静力水准仪综合精度0.1%F.S、分辨率0.01mm，适合舱体基础与关键部位的沉降观测；表面沉降位移监测仪 TJR02 采用 MEMS 阵列式方案，适合沿设备基础与站区道路的连续沉降观测；

· 倾斜与振动：倾角加速度计双轴、倾角量程±30°、分辨率0.001°、电池可连续工作3年、IP68，适合舱体与构支架倾斜监测；结构倾斜智能测报仪 TJQC01 面向结构物表面倾斜；振动加速度计 TL-SC621 用于邻近施工与结构振动监测；

· 平台：TJ-Monitor 在线安全监测管理平台支持区域级多工程管理驾驶舱、三维一体可视化与阈值／加权公式／告警模型多级预警；施工期可接入 TJ-MC 地基与基础工程施工数智化管理平台统一管理桩基与地基处理数据，并可对接储能电站的能量管理与调度系统。

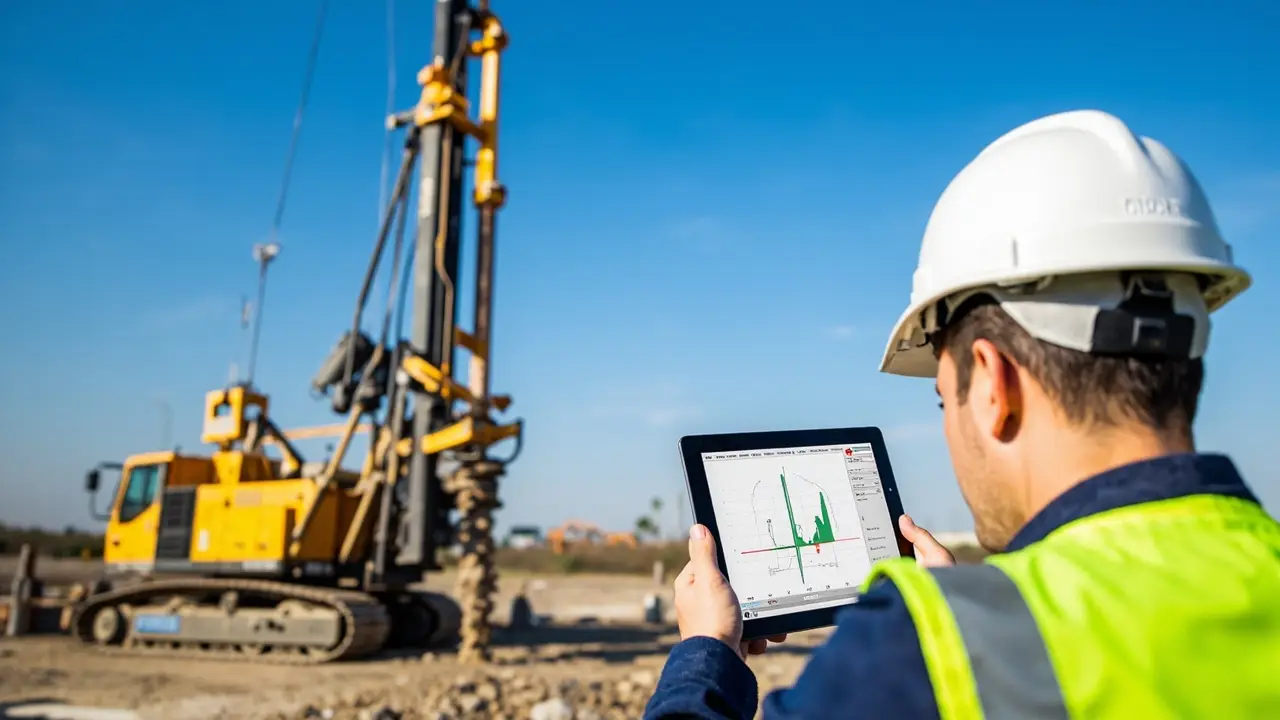

图：储能电站电池舱基础桩基施工与设备基础沉降、结构倾斜监测场景（AI 配图）

平台怎么选：按“分区＋舱组”组织数据

储能电站是典型的“分区布置、舱组集中”的工程。平台选型的关键是能否按“分区＋舱组”组织数据：把每一根桩的施工记录、每一片舱区的基础沉降与结构倾斜挂在同一分区编号下，哪一根桩偏位、哪一片舱区在沉降，一眼就能定位；再叠加风振与温度记录，成因判断会更完整。若集团下辖多座储能电站，还应关注是否支持多站统一驾驶舱与差异化视图。

四、部署与组网要点

1. 先做站区与地质分区

布点前应结合地质勘察、场地地形与设备布置，把站区分成一般区、软弱地基区与振动敏感区，再按分区确定点位密度与精度，避免全场均分。

2. 电池舱与设备区加密

电池舱、PCS 舱与升压站是本工程的核心设备区，属对变形较敏感的部位，应加密观测，而不是按常规间距简单布设。

3. 供电与通信要有备份

站区供电与公网条件可能不稳定。设备应支持太阳能或站用电供电、本地存储与断网续传，并配置多种通信方式作为备份，公网中断时数据不丢失。

4. 预警要分级、要闭环

把沉降速率、倾斜与振动按关注、预警、报警分级，明确各级别的响应人、处置动作与复核时限，避免预警发出后无人跟进。

5. 施工期与运营期要衔接

建议在施工期就用统一的分区与舱组编码记录数据，并在移交时同步交付，使运维单位能沿用施工期历史基线。

6. 与能量管理与调度系统衔接

储能电站有成熟的能量管理与调度体系。监测平台若能与该系统对接，把基础状态与充放电工况、环境数据关联，安全判断会更完整。

五、采购避坑清单

坑 1：只买桩基设备，忽略运行期基础监测

设备基础沉降与结构倾斜是长期过程，缺了运行期数据，施工设备再好也拼不出完整的安全链条。

坑 2：只看单桩精度，忽略舱区差异对比

站区地质与设备布置差异大，选型时要确认平台能否按分区与舱组对比偏差、能否批量导入桩点坐标。

坑 3：忽视场地供电与防雷

野外断电、雷击是常态，防护与供电余量不足会直接导致数据中断。

坑 4：忽视数据归属与对接

数据存在谁那里、能否导出、能否接入业主与调度系统，建议写进合同。

六、常见问题（FAQ）

Q1：储能电站工程一般管控哪些内容？

常见包括桩位平面位置、桩架垂直度、成孔成桩深度与灌注量，以及夯点位置与夯击参数等过程数据，具体按场地条件与设计要求确定。

Q2：设备基础沉降监测精度能到多少？

GNSS 形变监测可达毫米级静态精度；对差异沉降要求较高的部位，可采用静力水准仪，分辨率可达0.01mm。

Q3：舱体倾斜怎么监测？

可在舱体或基础布设倾角加速度计，分辨率可达0.001°，长期在线记录倾斜变化并分级预警。

Q4：站区无市电、网络不稳的环境能部署吗？

可以。设备支持太阳能或站用电供电、本地存储与断网续传、多通道通信，可实现无人值守的长期监测。

Q5：预警阈值怎么定？

阈值应结合场地条件、基础形式与设备厂商要求初步确定，并在运行中依据实测趋势动态复核，兼顾漏报与误报。

Q6：数据能接入业主与调度平台吗？

支持标准协议与开放接口的平台通常可以，选型时确认对接案例、接口文档与联调支持。

七、写在最后

储能电站数字化的关键，是“把分区、舱组与长期变形放到同一张坐标图上”：施工期把桩位与地基处理记录完整，运行期把基础沉降、结构倾斜与振动持续观测，质量与安全才看得清。选型时抓住站区分区、设备区加密、数据长期可移交三条线，基本不会跑偏。天玑科技围绕储能电站，提供从桩基与地基处理信息化、GNSS 与倾斜监测到 TJ-Monitor 平台的整体方案，帮助储能电站把质量与安全管在过程中。

（本文参数与政策信息来自公开资料与企业知识库，具体以官方发布为准；涉及设备精度的表述以产品标称参数与现场实测为准。）

注：本文内容由 AI 辅助生成，仅供参考。
