集中式光伏电站通常建在戈壁、荒山与采煤沉陷区等场地，支架桩基数量多、排布密，场区面积动辄数千亩。支架桩的平面位置与桩深一旦偏差，会影响组件朝向与阵列排布；场区软弱地基、回填区与边坡在自重与雨水作用下还会产生沉降与滑移，进而牵动支架与箱变基础。传统放样依赖人工测量，测点多、复核慢，隐蔽的桩身质量也难留痕。天玑科技长期从事北斗智能建造与在线安全监测，这份指南把集中式光伏电站场景下的数字化要点讲清楚。

一、光伏电站的风险在哪里？

风险主要有三类。其一是“桩位与桩深”：支架桩数量巨大，若平面偏差或桩深不足，会造成组件标高不齐、抗风能力下降。其二是“场区变形”：软弱地基与回填区的沉降、边坡的滑移，会改变支架受力与箱变、升压站基础状态。其三是“过程隐蔽”：打桩与基础施工多在场地内完成，人工记录难以覆盖全部桩位。

这三类风险决定了光伏电站要“施工留痕、运营可测”：施工期把每一根桩的位置与深度记录完整，运营期把场区沉降与边坡变化持续观测，形成连续的数据链。

数字化的价值，是让“几千根桩”变成可定位、可追溯的数据：哪一排桩偏了、哪一片区域在沉降，都能按阵列坐标定位，返工与运维不再靠现场翻找。

二、要看住哪几类数据

· 桩基施工：支架桩的平面位置、桩深、垂直度与打桩过程参数；

· 场区沉降：支架基础、箱变基础与升压站的沉降与差异沉降；

· 边坡与地形：场区边坡与回填区的表面位移与深部位移；

· 环境量：降雨量与温度（对场区稳定与施工的影响）；

· 视频与巡查：重点区域画面与人工核查记录。

其中“整片区域的差异沉降”尤其值得关注。单个支架基础的沉降量可能并不大，但相邻基础之间差值在扩大，同样会改变组件受力，因此数据要能按阵列与分区对比展示。

三、设备与产品线怎么选

· 支架桩施工：IPS-600A 光伏打桩机施工信息化系统实现平面±3cm、桩深±5cm 的精准施工管理，可记录桩位、桩深与施工过程；对管桩可选用 IPS-100A/B 静压桩或 IPS-100D 液压锤击管桩信息化系统，平面位置±5cm、桩架垂直度≤1%、锤击数与落锤距全程留痕；

· 定位与引导：TJ3210 北斗三天线一体化终端接收机平面精度1cm、高程精度2cm、定向精度2m基线0.09°，可同时输出三组定位数据，适合打桩机械的无桩化引导；

· 沉降与形变：H310 GNSS 形变监测接收机静态平面精度±(2.5mm+0.5ppm)RMS、高程±(5mm+0.5ppm)RMS，功耗低于1.2W、IP68、支持-40~85℃宽温，断线恢复后自动续传；静力水准仪综合精度0.1%F.S、分辨率0.01mm，适合箱变与升压站等关键部位；表面沉降位移监测仪 TJR02 采用 MEMS 阵列式方案，适合沿场区的连续沉降观测；

· 边坡与环境量：固定式测斜仪 TJCX01 分辨率0.001°、量程±90°、IP68，用于场区边坡深部位移；一体化雨量计 TJYL01 承雨口径φ200mm、分辨力0.2mm，用于场区雨量监测；

· 平台：TJ-Monitor 在线安全监测管理平台支持区域级多工程管理驾驶舱、三维可视化与阈值／加权公式／告警模型多级预警；施工期可接入 TJ-MC 地基与基础工程施工数智化管理平台统一管理桩基数据。

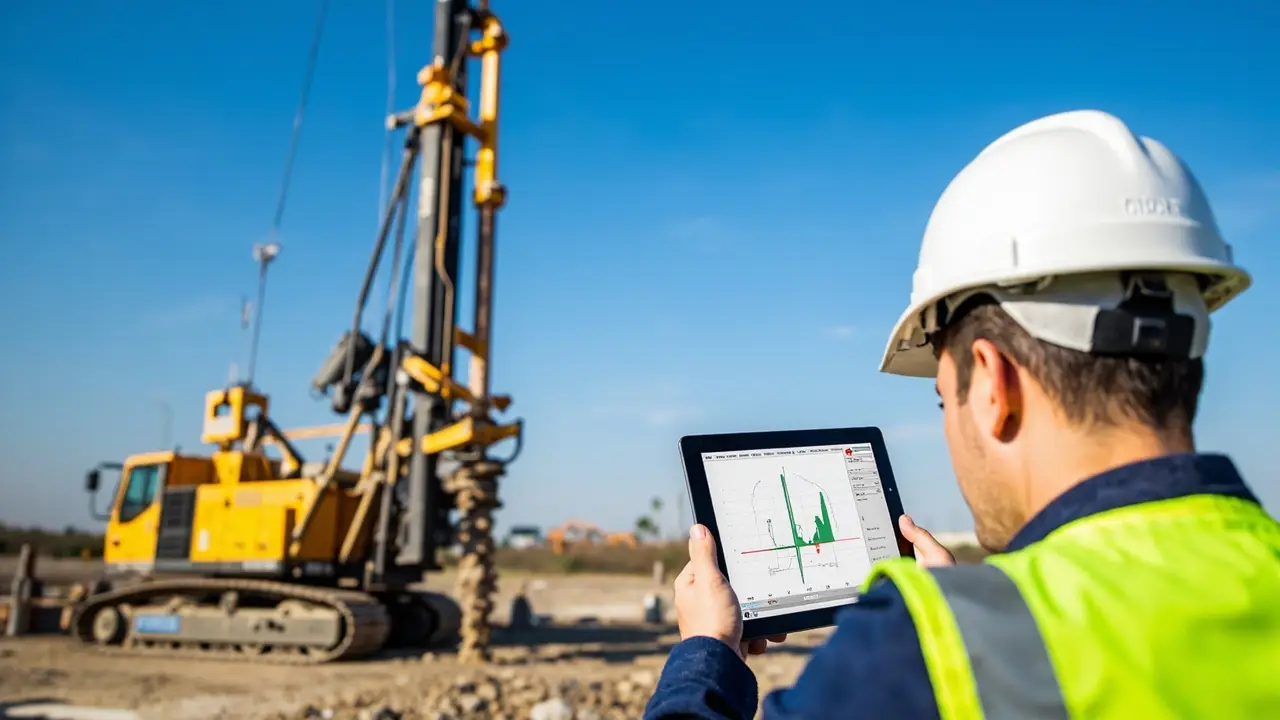

图：光伏电站支架桩基施工与场区沉降监测场景（AI 配图）

平台怎么选：按“阵列＋分区”组织数据

光伏电站是典型的“面状工程”。平台选型的关键是能否按“阵列＋分区”组织数据：把每一根支架桩的施工数据、每一片区域的沉降与边坡观测挂在同一坐标下，哪里桩位偏差、哪里沉降偏大，一眼就能定位；再叠加雨量与工期，成因判断会更完整。若项目为多期滚动开发，还应关注是否支持多场区统一驾驶舱与差异化视图。

四、部署与组网要点

1. 先做场区分区

布点前应结合地形地质、回填范围与支架形式，把场区分成一般区、软弱地基区与边坡区，再按分区确定点位密度与精度，避免全场均分。

2. 边坡与回填区加密布设

场区边坡与回填区是对变形较敏感的部位，应加密观测，而不是按常规间距简单布设。

3. 供电与通信要有备份

光伏场区多位于野外，市电与公网条件不稳定。设备应支持太阳能供电、本地存储与断网续传，并配置多种通信方式作为备份。

4. 预警要分级、要闭环

把沉降速率、位移与雨量按关注、预警、报警分级，明确各级别的响应人、处置动作与复核时限，避免预警发出后无人跟进。

5. 施工期与运营期要衔接

建议在施工期就用统一的阵列坐标编码记录数据，并在移交时同步交付，使运维单位能沿用施工期历史基线。

6. 与运维系统衔接

电站运维掌握发电与巡查数据。监测平台若能与运维系统对接，把场区变形与运维记录关联，安全判断会更完整。

五、采购避坑清单

坑 1：只买打桩设备，忽略场区沉降监测

支架基础的长期沉降同样影响结构安全，缺了运营期数据，数据链并不完整。

坑 2：只看单桩精度，忽略全场一致性

光伏是面状工程，选型时要确认平台能否按阵列对比偏差、能否批量导入桩点坐标。

坑 3：忽视野外供电与防雷

野外断电、雷击是常态，防护与供电余量不足会直接导致数据中断。

坑 4：忽视数据归属与对接

数据存在谁那里、能否导出、能否接入业主平台，建议写进合同。

六、常见问题（FAQ）

Q1：光伏电站施工一般管控哪些内容？

常见包括支架桩的平面位置、桩深与垂直度，打桩过程参数，场区沉降与边坡位移，以及雨量等环境量，具体按设计确定。

Q2：光伏打桩的定位精度能到多少？

光伏打桩信息化系统可实现平面±3cm、桩深±5cm 的精准施工管理；配合北斗高精度定位终端，定位精度可达厘米级。

Q3：桩位偏差怎么复核？

打桩系统随打随记录桩位坐标，平台可按阵列查询偏差并导出报表，减少人工复核与返工。

Q4：无市电、无网络的场区能部署吗？

可以。太阳能供电加低功耗设计，配合本地存储与断网续传、多通道通信，可实现无人值守的长期监测。

Q5：预警阈值怎么定？

阈值应结合场地地质、支架形式与规范要求初步确定，并在运行中依据实测趋势动态复核，兼顾漏报与误报。

Q6：数据能接入业主平台吗？

支持标准协议与开放接口的平台通常可以，选型时确认对接案例、接口文档与联调支持。

七、写在最后

集中式光伏电站数字化的关键，是“把几千根桩与成片场区放到同一张坐标图上”：施工期把桩位与桩深记录完整，运营期把沉降与边坡持续观测，质量与安全才看得清。选型时抓住场区分区、边坡与回填区加密、数据长期可移交三条线，基本不会跑偏。天玑科技围绕新能源场站，提供从光伏打桩信息化、GNSS 与静力水准监测到 TJ-Monitor 平台的整体方案，帮助光伏电站把质量管在过程中。

（本文参数与政策信息来自公开资料与企业知识库，具体以官方发布为准；涉及设备精度的表述以产品标称参数与现场实测为准。）

注：本文内容由 AI 辅助生成，仅供参考。
