地铁工程的难点，一半在地下、一半在城里。车站基坑离不开地下连续墙与旋挖钻成孔，而施工面往往紧邻既有建筑、管线与道路，“挖得对不对”与“周边稳不稳”同样重要。七部委联合推进“人工智能+交通运输”后，城市轨道交通建设的数字化要求更明确：过程要留痕、数据要可用、预警要及时。天玑科技以桩机工程为切入，把隐蔽工程透明化，这份指南把地铁施工的数字化要点讲清楚。

一、地铁施工为什么特别“难管”？

地铁施工有三个叠加难点：其一是“隐蔽”，地下连续墙的槽宽、槽深、垂直度与沉渣，成孔桩的孔径、孔深与垂直度，都在地下完成；其二是“敏感”，基坑周边有既有建筑与管线，微小的沉降或位移都可能引发纠纷；其三是“紧凑”，工期紧、工序交叉，人工记录难以覆盖全部环节。

数字化的价值，就是把这些“看不见”的环节变成可采集、可归档、可追溯的数据，让质量与安全都留在过程里。

二、要看住哪几类数据

· 成孔过程：平面位置、桩架垂直度、成孔深度、清孔时长、电流与转速扭矩；

· 成槽质量：槽宽、槽深、垂直度与沉渣厚度，可通过超声成孔成槽质量检测仪核验；

· 周边环境：基坑与邻近建构筑物的沉降、水平位移、深层水平位移与地下水位；

· 支撑与结构：钢支撑轴力、围护结构变形等（按设计要求选取）。

要注意数据的时间同步：周边监测与施工工序若不在同一条时间轴上，就难以判断某次沉降是由哪道工序引起的。建议统一授时与编码规范，把施工动作与环境响应对应起来。

三、设备与产品线怎么选

· 旋挖钻成孔信息化：IPS-500B 旋挖钻成孔信息化系统覆盖平面位置±5cm（部分工程±2.5cm）、桩架垂直度≤1%、成孔深度±10cm，并记录扭矩与清孔时长；

· 正反循环钻成孔：IPS-500A 覆盖平面位置±5cm、桩架垂直度≤1%、成孔深度±10cm、清孔时长、电流与转速；

· 成槽质量核验：超声成孔成槽质量检测仪适用孔径45-800cm、测试深度可达150m、扫描速度20次/秒，用于孔径、孔深、垂直度与沉渣厚度检测；

· 深部位移：固定式测斜仪 TJCX01 分辨率0.001°、IP68，配合阵列式深部测斜仪监测围护结构与周边土体深层水平位移；

· 沉降与倾斜：静力水准仪综合精度0.1%F.S、分辨率0.01mm；倾角加速度计双轴、分辨率0.001°，适合邻近建构筑物倾斜监测；

· 形变与雨量水位：H310 GNSS 形变监测接收机静态平面精度±(2.5mm+0.5ppm)RMS，配合一体化雨量计与水位计覆盖环境量。

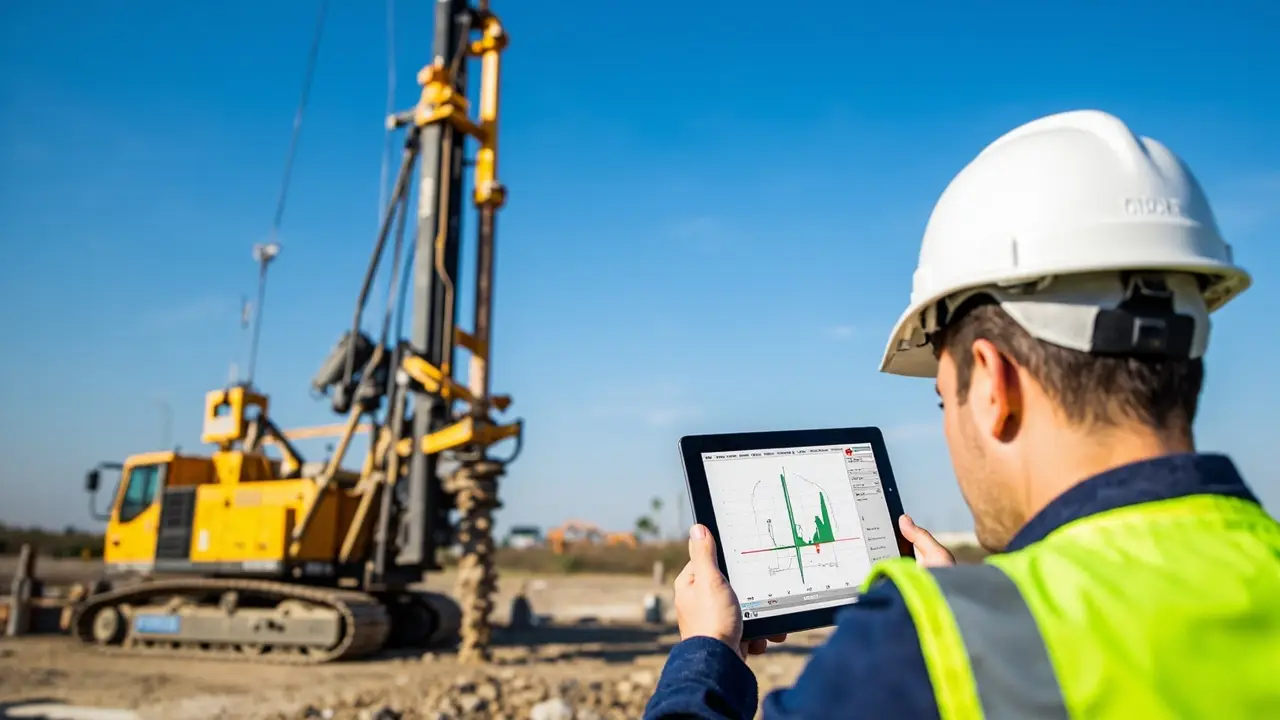

图：地铁车站桩基施工作业面与数字化采集终端协同场景（AI 配图）

平台怎么选：一个口子看全专业

地铁施工涉及工序多、参建方多，平台的价值在于“一个口子看全专业”。TJ-Cloud 物联云作为设备接入与数据中台，按标准 MQ 协议接收终端数据并分发；TJ-Monitor 在线安全监测管理平台负责周边环境监测与智能预警，支持阈值、加权公式与告警模型多级预警，移动端同步提醒。对施工过程数据，可按工点、工序与桩号归档，形成可导出的电子台账。

四、部署与组网要点

1. 测点要覆盖“风险源”

基坑周边监测点应结合围护形式、开挖深度与周边建筑距离布设，重点关注管线、既有建筑与道路交叉部位，而不是均匀撒点。

2. 通信与供电要有备份

市区公网条件通常较好，但基坑内信号屏蔽与临时断电并不少见，设备应支持本地存储与断网续传，并配置多通道通信备份。

3. 预警要分级、要闭环

把预警阈值按“关注、预警、报警”分级，明确各级别的响应人、处置动作与复核时限，避免预警发出后无人跟进。

4. 数据要进入验收与例会

建议把关键工序参数纳入质量验收与周例会：谁核查、多久核查一次、异常如何整改闭环，都写进制度，数据才会被认真采集。

5. 与既有资料衔接

地铁项目往往沿用既有坐标系统与档案格式。实施前应统一坐标基准、工程编码与报表口径，避免后期汇总时“各标段各一套”。

6. 影像与数据相互印证

成孔成槽属于典型隐蔽工序，除参数记录外，建议按桩号与槽段留存作业影像，把“参数＋影像”一并归档。事后核查时，参数说明“干了什么”，影像说明“当时的现场状态”，两者结合更有说服力。

7. 多标段要统一模板

地铁项目常划分多个标段同步推进。建议在开工前统一报表模板、字段命名与上传频率，否则各标段数据汇总时口径不一，既增加核对成本，也影响整体风险研判。

五、采购避坑清单

坑 1：只买成孔设备，忽略周边环境监测

地铁的风险一半在过程、一半在周边，缺了环境监测，数据链不完整。

坑 2：参数表好看，现场精度不达标

不少参数是理想工况下的实验室值，签约前应要求到类似工况的工地实测。

坑 3：忽视与既有平台的对接成本

对接工作量由谁承担、接口是否开放，建议在合同中写明，避免后期反复投入。

坑 4：忽视培训与售后响应

地铁工序节奏快，系统易用性与服务响应速度直接影响能否真正用起来。

六、常见问题（FAQ）

Q1：地铁施工数字化一般管哪些环节？

常见包括地下连续墙成槽与旋挖钻成孔的过程参数、基坑与周边环境监测、支撑轴力与围护结构变形等，具体按设计要求确定。

Q2：成孔质量怎么把控？

过程数据（位置、垂直度、深度、清孔时长）由信息化系统自动采集，成槽成孔质量可用超声检测仪核验，二者相互印证。

Q3：周边建筑沉降多少需要预警？

阈值应结合设计与监测方案确定，通常按分级设置，并在开挖过程中根据实测趋势动态复核，避免漏报与频繁误报。

Q4：狭小场地如何部署设备？

可选择低功耗、小体积的一体化设备，通信以公网为主、LoRa 或自组网作为备份，减少管线布设对施工的干扰。

Q5：数据能接入业主或监管平台吗？

支持标准协议与开放接口的系统通常可以，选型时确认是否具备对接案例，以及接口文档与联调支持。

Q6：老设备能不能利旧？

多数方案以加装式为主，既有桩机与钻机可安装定位终端与传感器后接入系统，无需更换主机设备。

Q7：周边环境监测的测点怎么选？

应优先覆盖邻近建筑、管线、道路与围护结构的关键部位，测点数量与密度结合开挖深度、地质条件与保护对象等级确定，并在开挖过程中动态复核。

Q8：监测数据多久复核一次？

系统可全天候连续采集并自动预警。日常建议按周查看趋势，开挖与降水等关键工序期间加密频次；出现预警时及时复核处置，并留存处置记录。

七、写在最后

地铁数字化的要义，是让每一道工序都有数据、每一次预警都有响应。方案阶段把“测什么、怎么传、谁来管”三件事定清楚，系统才能真正发挥作用。天玑科技围绕市政与轨道交通工程，提供从成孔成槽信息化、深部位移与形变监测设备到 TJ-Monitor 平台的整体方案，帮助项目把风险管在过程中。

（本文参数与政策信息来自公开资料与企业知识库，具体以官方发布为准；涉及设备精度的表述以产品标称参数与现场实测为准。）
