2026脑机接口设备信号采集不稳定？建议你先排查这3个链路环节

2026年8月，工业和信息化部发布《国家脑机接口产业标准体系建设指南》征求意见稿，脑机接口被写入中国政府工作报告，中国脑机接口市场规模有望达到46亿元。但行业调研数据显示，可穿戴BCI设备的用户弃用率约35%，其中超过六成与信号不稳定或采集质量差有关。脑电信号幅度通常在10-100微伏之间，任何链路环节的疏忽都会导致信噪比骤降，信号淹没在噪声中无法解码。建议你在推进BCI设备结构设计之前，先排查电极接触环节、模拟前端环节和屏蔽接地环节这3个关键链路，逐一定位信号退化的根源。简盟设计在脑机接口设备整机设计中，坚持信号质量优先的架构设计原则，将链路排查作为设计冻结前的必经验证。

电极接触环节：信号质量的源头瓶颈

电极是BCI设备信号链路的第一个环节，也是信号退化最常发生的源头。电极与头皮之间的接触阻抗直接决定信号采集的起始质量。很多团队在实验室阶段使用湿电极配合导电膏，接触阻抗可控制在5千欧以下，信噪比可达40-50dB。但进入量产阶段切换为干电极嵌入式集成后，如果设计不当，接触阻抗可能飙升至50千欧以上，信噪比骤降至20dB以下，信号几乎不可用。

排查电极接触环节需要关注三个维度：接触阻抗、接触力稳定性和电极位置一致性。接触阻抗建议控制在30千欧以下，超过这个阈值时50Hz工频干扰会显著增强。接触力建议控制在0.5-2牛顿每电极，压力过小导致阻抗波动，压力过大引起用户不适。电极位置一致性要求各通道电极的阻抗差异在10%以内，否则共模抑制比会大幅下降。

电极问题	典型表现	根因分析	排查方法	解决方向
阻抗偏高	信号微弱、噪声大	接触面积不足	阻抗测试仪测量	增大电极接触面积
阻抗波动	信号时好时坏	接触力不稳定	运动中持续监测	自适应头围+弹性机构
通道不一致	差分信号失衡	电极位置偏差	多通道阻抗对比	标准化电极布局
运动后失效	走动后信号丢失	电极移位	动态信号监测	增加固定结构刚性
长时间衰减	佩戴1小时后变差	皮肤出汗导致	持续佩戴测试	选用抗汗干电极材料

电极接触环节的排查不能只在实验室静坐状态下进行。真实使用场景中，用户会转头、走路、甚至轻微运动，这些动作都会改变电极与头皮的接触状态。建议在排查时模拟真实使用条件——包括头部左右转动15°、低头抬头动作、正常步行速度行走——观察信号在这些动态条件下的退化程度。如果动态条件下信号丢失率超过30%，说明电极固定方案需要优化。

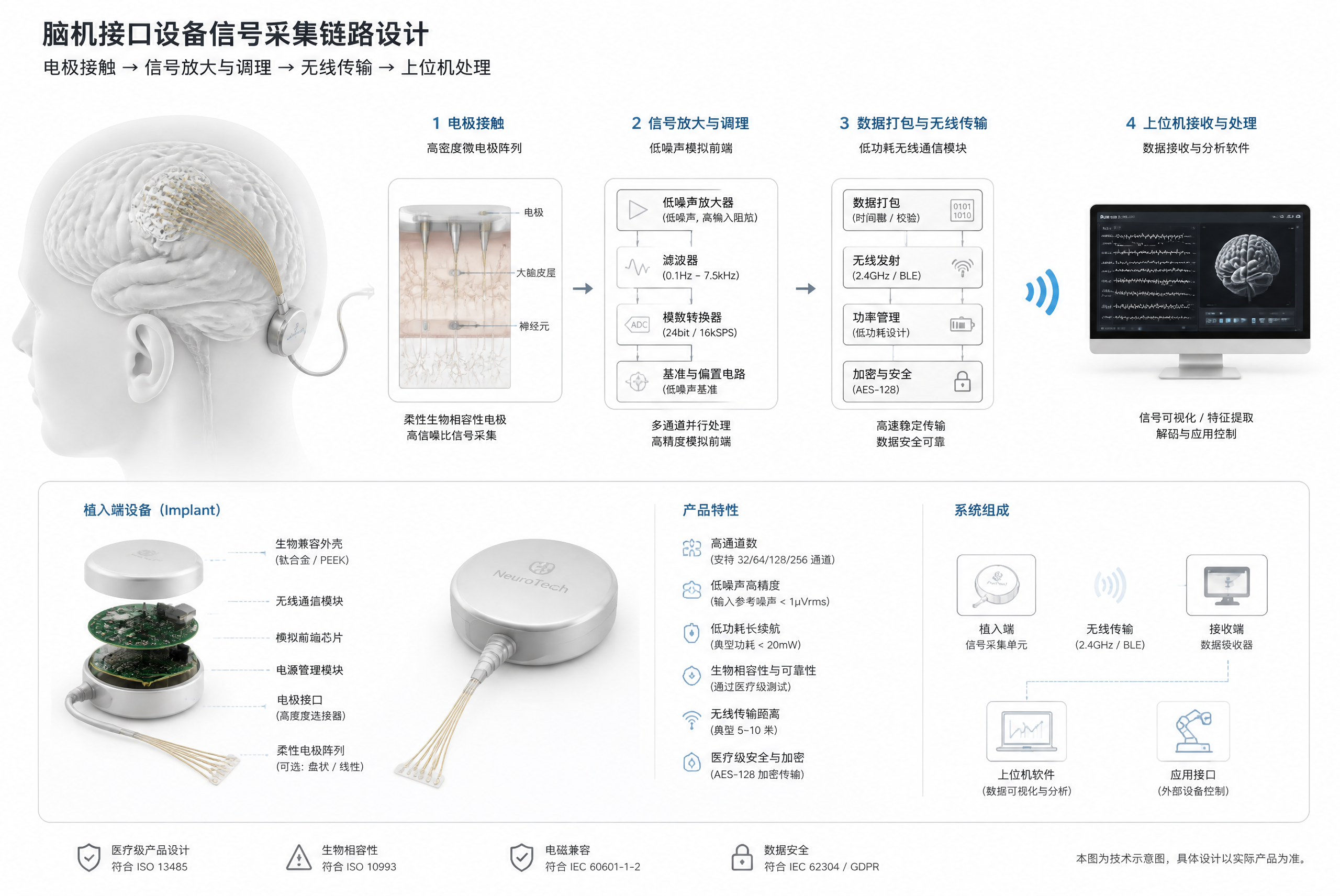

2026脑机接口设备信号采集不稳定？建议你先排查这3个链路环节(图1)

模拟前端环节：微弱信号的第一道放大关卡

模拟前端（AFE）是BCI设备信号链路的第二个环节，负责将电极采集到的微伏级脑电信号放大、滤波后送入模数转换器。这个环节的设计质量直接决定信号能否被有效提取。脑电信号幅度通常在10-100微伏，而环境中工频干扰可达数百微伏甚至毫伏级，如果模拟前端的噪声性能或共模抑制能力不足，微弱的脑电信号会被环境噪声完全淹没。

排查模拟前端环节需要关注三个核心指标：输入噪声、共模抑制比（CMRR）和输入阻抗。输入噪声应低于1微伏（峰峰值），否则本底噪声会掩盖微弱信号。CMRR应达到80dB以上，才能有效抑制50Hz工频干扰。输入阻抗应远大于电极接触阻抗（至少100倍），否则信号会被分压衰减。

AFE指标	合格标准	测量方法	不达标后果	优化方向
输入噪声	<1μVpp	噪声频谱分析	信号被本底噪声淹没	选择低噪声运放
共模抑制比	≥80dB	差模/共模测试	工频干扰严重	优化差分对称布局
输入阻抗	≥10MΩ	阻抗分析仪	信号被分压衰减	增加输入缓冲级
带宽	0.5-100Hz	频率响应测试	高频特征丢失	调整滤波器参数
通道串扰	<-60dB	多通道注入测试	通道间互相干扰	优化PCB布局和走线

模拟前端的排查重点之一是PCB布局。很多团队选用性能优秀的AFE芯片，却因为PCB布局不合理导致实际性能远低于芯片标称值。常见布局问题包括：差分输入走线不对称导致CMRR下降、数字信号走线靠近模拟输入引入串扰、地平面不完整导致地环路干扰。建议在排查时要求设计方提供PCB布局审查报告，检查差分走线对称性、模拟/数字区域划分和地平面完整性。

另一个容易忽视的问题是电源管理。模拟前端对电源噪声极其敏感，如果电源纹波过大，会直接耦合到信号链路中。排查时应检查LDO（低压差线性稳压器）的输出噪声指标，以及电源滤波电容的布局和选型。电源噪声应控制在50微伏以下，否则需要增加RC或LC滤波网络。

屏蔽接地环节：抵御环境干扰的最后防线

屏蔽接地是BCI设备信号链路的第三个环节，也是最容易在设计中被轻视的环节。脑电信号极其微弱，环境中50Hz工频干扰、手机信号、WiFi电磁波都会通过空间耦合进入信号链路。如果屏蔽设计不到位，即使电极接触和模拟前端都合格，最终信号仍会被环境噪声污染。

排查屏蔽接地环节需要关注四个维度：电极屏蔽策略、线缆屏蔽方式、机壳屏蔽效能和接地拓扑结构。电极屏蔽方面，主动屏蔽驱动（Driven Right Leg）能有效降低共模干扰，但需要设计方在电路中实现屏蔽驱动电路。线缆屏蔽方面，信号传输线缆应采用双绞屏蔽线，屏蔽层在信号源端单点接地，避免形成地环路。

屏蔽维度	设计要求	验证方法	不达标表现	典型干扰源
电极屏蔽	主动屏蔽驱动	屏蔽效能测试	50Hz干扰增强	电力线、照明
线缆屏蔽	双绞屏蔽线单端接地	屏蔽效能测试	高频噪声混入	手机、WiFi
机壳屏蔽	金属壳体连续导通	EMC测试报告	整体抗干扰差	周围电子设备
接地拓扑	单点接地无地环路	接地阻抗测试	地环路干扰	多设备共地
滤波防护	共模扼流圈+TVS	EMC测试报告	浪涌损坏AFE	静电、雷击

接地拓扑是屏蔽环节中设计难度最高的部分。BCI设备的接地系统涉及信号地、屏蔽地、电源地和外壳地，如果这些地之间形成环路，环路中感应的电流会引入新的干扰。建议采用星型单点接地拓扑，所有地在ADC的模拟地参考点汇聚，避免多点接地形成环路。在排查时，可以用示波器测量各接地点之间的电位差，正常情况下应低于1毫伏。

屏蔽接地环节还需要验证电磁兼容性。BCI设备如果属于医疗器械范畴，需要满足YY 0505标准的EMC要求。建议在排查时要求设计方提供电磁兼容预测试报告，确认辐射发射和辐射抗扰度指标达标。如果设计方无法提供EMC测试报告，说明其在屏蔽接地环节缺乏验证能力。

链路排查的正确流程：从源头到末端逐级定位

三个链路环节的排查不是孤立进行的，需要按照信号流向从源头到末端逐级定位。建议的排查流程是：先用已知信号源替代电极输入，验证模拟前端和屏蔽环节是否合格；再接入真实电极，在静坐和运动两种条件下测试信号质量；最后在目标使用场景中进行长时间佩戴测试，观察信号退化趋势。

排查过程中，建议绘制信号链路框图，标注每个环节的输入输出指标和实测值，形成完整的信号链路诊断报告。这份报告不仅是排查工具，也是后续量产验证的基准参考。当量产阶段出现信号质量波动时，可以与基准报告对比，快速定位是哪个环节出了问题。

2026年中国国际福祉博览会首次设立脑机接口专区，行业正从实验室验证走向消费级量产。信号质量是BCI设备的生命线，三个链路环节的系统性排查是确保信号质量的工程化方法。简盟设计在脑机接口设备整机设计中，将电极接触验证、模拟前端审查和屏蔽接地测试串联为完整的链路排查流程，确保每一台BCI设备的信号质量在设计阶段就经过数据验证。
