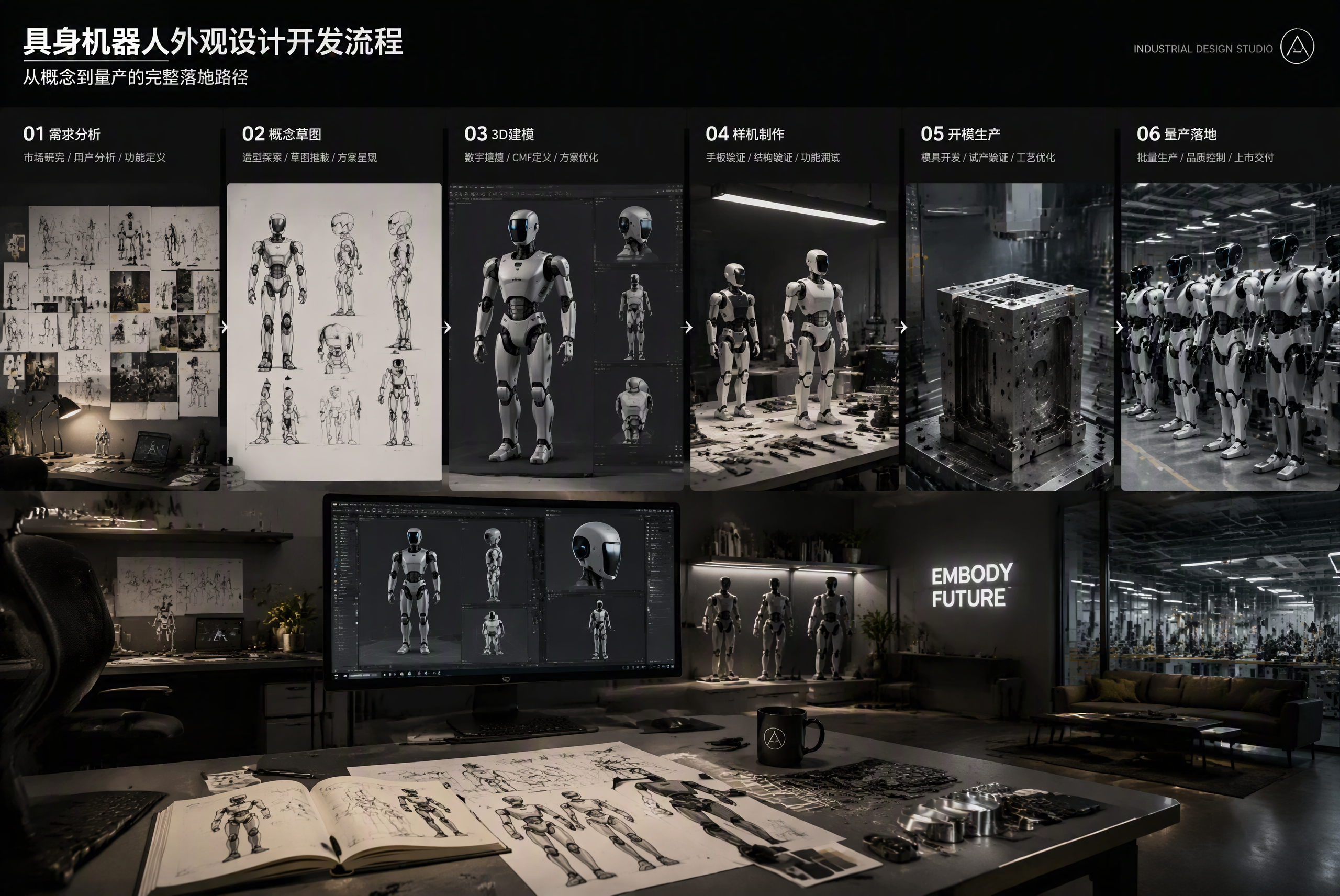

2026年被称为人形机器人量产元年，集邦咨询数据显示，2026年全球人形机器人出货量将达5.1万台，较2025年的不足1万台暴涨717%。当行业从"造得出样机"转向"卖得动、造得稳"，外观设计不再只是"画一个好看的外壳"，而是贯穿产品定义、结构验证、材料选型、模具开发和量产稳定性的系统化工程。仅做纯外观输出的设计项目，整体量产落地成功率不足70%，约三成项目进入开模阶段后频繁出现缩水、色差、纹理不均等问题。简盟设计在具身机器人外观设计中，将量产可行性验证作为设计冻结的前置条件，本文将从概念到开模验证全流程拆解外观量产设计的关键节点。

概念设计阶段：从需求拆解到造型方案

概念设计阶段的核心任务是将产品需求转化为造型方案。这个阶段最容易犯的错误是脱离工程约束做造型——设计师专注渲染图效果，忽视结构可行性、材料限制和量产工艺，导致方案在后续阶段频繁返工。外观量产设计要求在概念阶段就引入结构工程师和工艺工程师参与评审。

概念设计阶段需要明确四个约束条件：目标场景（决定颜色策略和防护要求）、目标产量（决定模具方案和工艺路线）、目标成本（决定材料档次和表面处理方案）和目标周期（决定并行工程的范围）。这四个约束条件不是事后补充的备注，而是造型方向的输入条件。

概念设计阶段的输出不是一张渲染图，而是一套包含造型方案、CMF初定义、结构可行性分析和量产工艺初选的设计方案包。这套方案包需要经过结构可行性评审——重点检查外观面是否有脱模困难区域、分模线位置是否影响外观、关键结构面是否有足够壁厚支撑。简盟设计在概念设计阶段就同步输出结构可行性分析报告，避免到详细设计阶段才发现造型方案无法实现。

CMF设计阶段：材料选型与量产可行性验证

CMF设计（Color颜色、Material材料、Finish表面处理）是外观量产设计中技术含量最高的环节。具身机器人外壳材料需要同时满足机械强度、阻燃等级、耐候性能、生物相容性等多重约束，任何一项不达标都可能导致量产后整批外壳报废。

材料选型的三道筛选条件

材料选型的第一道筛选是阻燃等级。具身机器人的应用场景正在从实验室走向工厂、商场、医院等公共场所，外壳材料的阻燃等级直接决定产品能否合规入场。公共场所通常要求UL94 V-0级以上阻燃等级。很多团队选用普通ABS外壳，阻燃等级仅为HB级，在进入公共场所时无法通过消防验收，被迫临时更换材料重新开模，损失数十万模具费。

第二道筛选是耐候性能。具身机器人不是实验室展品，要在真实环境中连续运行3-5年。外壳材料需要通过至少1000小时的加速老化测试，包括紫外老化（QUV）、热循环（-20°C至60°C循环）和湿热老化（40°C/93%RH）。如果材料在测试中出现色差ΔE>3或拉伸强度保留率<80%，说明耐候性不达标。

第三道筛选是生物相容性。如果具身机器人可能与人直接接触（医疗辅助、民生服务场景），外壳材料需要通过ISO 10993生物相容性测试，包括细胞毒性、皮肤刺激和致敏性三项评估。医疗辅助场景的外壳材料建议选用医用级PC+ABS合金或医用级硅胶包覆层。

颜色策略的量产稳定性

颜色不是设计师"选一个好看的颜色"这么简单。同一颜色在不同材料上呈现效果不同，同一材料不同批次之间也存在色差。量产稳定性要求批次间色差ΔE<3，这需要在设计冻结前完成量产可行性验证——用实际量产工艺（注塑参数、涂料配方）试制色板，用色差仪量化测量，确认颜色方案在量产条件下可控。

结构设计阶段：DFM审查与模具可行性

结构设计阶段的核心任务是将外观造型转化为可制造的结构件。这个阶段需要执行DFM（Design for Manufacturing）审查，确保每个外观件的壁厚、拔模角度、圆角半径、分模线位置和进胶点都满足注塑工艺要求。

DFM审查的关键检查项包括：最小壁厚不低于1.2mm（注塑件），建议1.5-2.5mm；拔模角度不低于1°（光面）或2°（晒纹面）；所有内角R角不小于0.5mm，避免应力集中；分模线避开外观可视面或设计为装饰线；进胶点选在非外观面，避免留痕。

DFM审查不应由设计师独立完成，而需要模具工程师参与评审。模具工程师会从模具结构角度提出修改建议——例如某处外观面需要侧抽芯才能脱模，侧抽芯会在外观面留下分型痕迹，建议修改造型避免侧抽芯；或者某个深腔结构的模具加工困难且成本高，建议简化造型。

模具开发阶段：试模验证与设计迭代

模具开发阶段是外观量产设计的验证关口。模具加工完成后第一次试模（T0）的结果直接反映设计方案的量产可行性。T0试模后需要检查的内容包括：外观面是否有缩水（壁厚不均导致表面凹陷）、是否有熔接痕（多股料流汇合处的可见线痕）、是否有飞边（合模面间隙过大导致塑料溢出）、尺寸精度是否在公差范围内。

T0试模的问题通常需要1-3轮迭代修正。修正方向分为三类：模具修正（修改模具钢料，如增加排气、调整进胶点）、工艺调整（调整注塑参数，如注射压力、保压时间、模温）、设计修改（修改产品结构，如调整壁厚、增加加强筋）。每轮试模后需要形成试模报告，记录问题清单、修正方案和验证结果，直到所有外观和尺寸问题闭环。

量产稳定性阶段：批次一致性与过程控制

通过试模验证后进入量产阶段，需要建立过程控制体系确保批次间一致性。关键控制点包括：原材料批次验证（每批原料进料检测色差和熔融指数）、注塑参数监控（每模记录注射压力、保压时间、模温曲线）、首件检验（每班次首件全尺寸检查）和过程巡检（定期抽检外观和关键尺寸）。

2026年人形机器人产业从"技术展示"迈向"批量采购"，外观设计的量产稳定性直接决定产品交付质量。从概念设计到开模验证的全流程中，每个阶段都需要将量产可行性作为设计决策的约束条件，而不是到模具阶段才发现问题。简盟设计在具身机器人外观设计中，将CMF验证、DFM审查和试模迭代串联为完整的量产验证流程，确保外观方案从设计到量产的每一个环节都有数据支撑。

常见问题

外观设计应该在什么阶段开始考虑量产可行性？

外观设计应该在概念设计阶段就引入量产可行性评审，而不是等到详细设计完成后才发现问题。在概念阶段同步进行结构可行性分析和工艺初选，可以在造型方向确定前就排除不可行的方案。

注塑件的最小壁厚为什么是1.2mm？

注塑件壁厚低于1.2mm时，塑料熔体在模具内的流动距离受限，容易出现充填不足。同时薄壁区域冷却不均，容易产生翘曲变形。建议外观件壁厚1.5-2.5mm，关键受力区域可适当加厚。

模具试模一般需要几轮？

通常需要2-4轮试模（T0-T3）。T0验证基本可成型性，T1修正外观和尺寸问题，T2验证修正效果，T3确认量产稳定性。如果设计方案的DFM审查充分，可以减少试模轮次。

外壳色差ΔE控制在多少以内算合格？

量产批次间色差ΔE<3通常被视为合格标准，但对外观要求高的产品应控制在ΔE<2。色差需要用色差仪在标准光源下测量，不能用肉眼判断。

碳纤维外壳和注塑外壳各有什么优劣？

碳纤维外壳强度高、重量轻，适合对轻量化要求高的产品，但成本高、生产周期长、外观一致性控制难。注塑外壳成本低、生产效率高、外观一致性好，适合大批量生产，但重量相对较重。

外观设计外包方应该具备什么能力？

外观设计外包方应具备全链路设计能力（覆盖概念到量产）、结构工程与可制造性验证能力（DFM/DFA审查）、CMF方案量产可行性验证能力（试模验证经验）以及供应链对接能力。仅有渲染图输出能力的团队不适合做量产外观设计。
