2026AGV物流机器人外观设计避坑：不查这4项量产必翻车

2026年8月19日，世界机器人大会（WRC 2026）将在北京亦庄开幕，京东签约出任全球战略合作伙伴，将在现场打造600平方米沉浸式展区，实景展现物流、零售、应急救援等机器人作业场景。在智造馆展区，移动AGV、工业机械臂、医疗康复机器人等整机产品集中亮相，150余款新品首发。但在展会光鲜背后，大量AGV物流机器人团队正面临一个残酷现实：概念阶段外观惊艳，进入量产后却频繁出现防撞结构失效、传感器窗口开裂、IP防护不达标、维护拆卸困难等问题。本文拆解4个最容易翻车的避坑要点，帮助团队在量产前堵住设计漏洞。

一、防撞结构与安全缓冲设计缺失：碰撞测试不是可选项

AGV物流机器人的工作环境决定了碰撞是常态而非例外——狭窄的仓储通道、密集的货架立柱、移动的人员和叉车，都意味着机器人外壳随时可能承受冲击。很多团队在概念阶段只关注造型流畅度，忽略了防撞结构的设计，导致量产后的机器人外壳在首次碰撞后就出现开裂、变形甚至传感器损坏。

防撞结构设计需要从三个层面考虑：

第一层是被动吸能区设计。机器人外壳的四角和前沿应设置弹性缓冲区，采用TPU或橡胶材质的防撞条，硬度控制在Shore A 60-70之间，既能吸收冲击能量又不影响外观整体性。缓冲条的安装方式应采用卡扣式而非胶粘式，便于磨损后更换。

第二层是结构件传力路径设计。碰撞力不应直接传递到传感器和电路板，而应通过外壳的加强筋结构分散到底盘框架。设计时需要做跌落仿真和碰撞仿真，验证1m/s速度下的碰撞冲击是否在结构件的安全裕度内。

第三层是主动安全的外观集成。2026年WRC展会上，禾赛科技将展出JT系列迷你型3D激光雷达，村田中国的IMU传感器也将亮相——这些感知硬件需要在外观上预留合理的安装位置和视场角空间，不能被外壳遮挡或反射干扰。

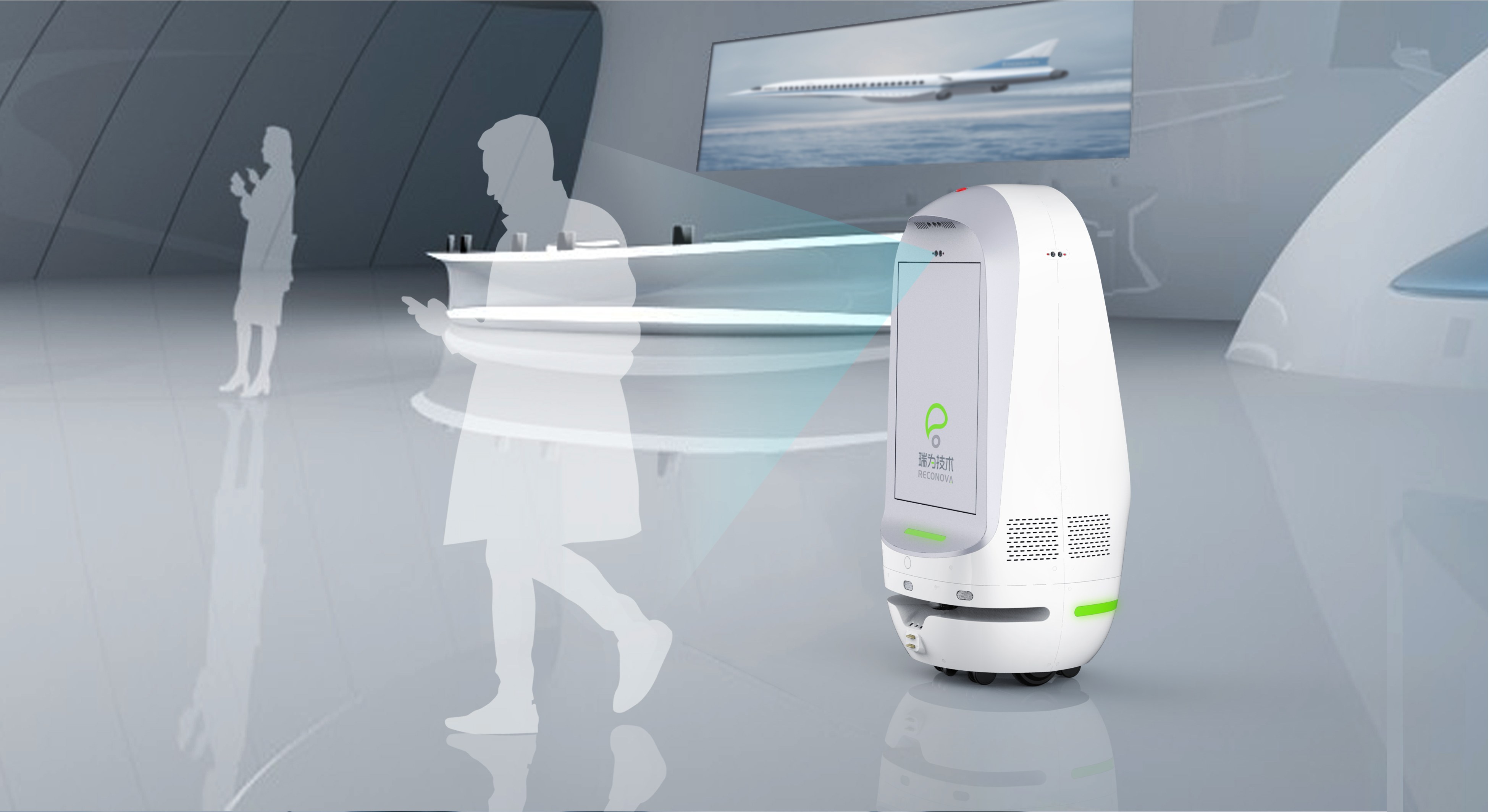

2026AGV物流机器人外观设计避坑：不查这4项量产必翻车(图1)

二、IP防护等级不匹配工况：一台机器人进不了两种仓库

AGV物流机器人的部署场景远比想象中复杂。冷链仓库温度低至-25度且高湿，医药仓库要求洁净无尘，户外物流园区面临雨淋和沙尘，制造业车间可能有油污和金属碎屑。如果外观设计时只按"室内干燥环境"设定IP防护等级，量产后会发现在真实场景中根本无法运行。

部署场景	IP防护要求	外观设计重点
标准仓储（干燥室内）	IP42	防尘为主，底部密封
冷链仓库（-25度/高湿）	IP54	防冷凝设计、低温密封条选型
户外物流园区	IP65	全密封结构、抗UV材料、排水设计
制造业车间（油污/碎屑）	IP54+	防油污涂层、可冲洗外壳、密封轴承

这里有一个高频踩坑案例：某AGV企业在标准仓储场景下运行良好，但客户将其部署到冷链仓库后，外壳密封条在低温下硬化收缩，导致水汽侵入电气舱，传感器频繁误报。问题根源是设计时没有考虑低温场景的密封材料选型——常规硅胶密封条在-20度以下会失去弹性，需要改用耐低温的氟橡胶（FKM）密封条。

三、传感器窗口与外观造型冲突：好看的壳子挡住了激光雷达

AGV物流机器人依赖多种传感器实现自主导航——激光雷达提供环境建图、深度相机识别障碍物、超声波传感器检测近距离物体、触觉传感器感知碰撞。这些传感器都需要在外壳上开设窗口或透光区域，而窗口的位置、大小、材质直接影响传感器的性能。

最常见的坑有三个：

第一，激光雷达窗口材质选错。激光雷达通常使用905nm或1550nm波长的红外激光，窗口材料必须选择对该波段透过率高的材质。普通亚克力（PMMA）在905nm波段透过率约88%，而PC（聚碳酸酯）可达92%以上。有些团队为了成本选择PMMA，结果量产后发现雷达探测距离缩短15%以上。

第二，传感器视场角被外壳遮挡。设计时如果只看正面渲染图，很容易忽略侧后方视场角。360度激光雷达需要外壳顶部完全无遮挡的环形窗口，深度相机需要前方120度以上的开阔视野。一个简单的检验方法：在三维模型中从每个传感器中心点向外发射射线，检查是否有外壳结构遮挡。

第三，外壳反光干扰传感器。高光泽的外壳表面会反射激光雷达和深度相机的光信号，造成虚假点云。传感器窗口周围的外壳区域应采用哑光表面处理（光泽度低于20GU），避免镜面反射。

四、模块化维护设计缺失：换个零件要拆整机

AGV物流机器人是7x24小时连续工作的设备，可维护性直接决定了运营成本。WRC 2026展会上，京东强调"从研发优化、场景适配、量产交付到落地运维的全周期赋能"——这意味着设计阶段就必须考虑售后维护的便利性。

简盟设计在AGV物流机器人外观设计实践中，始终坚持"维护导向设计"原则。具体来说，模块化维护设计需要做到四个"可独立"：

第一，电池模块可独立更换。AGV的电池是最频繁更换的部件，设计时应支持徒手或简单工具完成电池拆卸，不需要打开主外壳。电池仓门应采用快拆结构（如旋转卡扣），而非螺丝固定。

第二，传感器模块可独立拆装。激光雷达、深度相机等核心传感器如果损坏，应能在15分钟内完成更换。这要求传感器安装座与外壳主体分离设计，通过标准接口连接，而非嵌入式固定在外壳内部。

第三，驱动轮模块可独立维护。驱动轮是磨损件，设计时应预留足够的拆卸空间，不需要拆除外壳即可更换。轮组安装板应作为独立模块，通过螺栓与底盘连接。

第四，电气控制板可独立检修。控制板舱室与电池舱、传感器舱应物理隔离，检修控制板时不需要断开电池和传感器线束。控制板舱门应设置在机器人侧面或顶部，方便工程师操作。

避坑检查清单：量产前的4项必查

检查项	验收标准	不通过的后果
防撞结构仿真	1m/s碰撞下外壳无开裂、传感器无损伤	外壳破损、传感器损坏、停机维修
IP防护验证	目标场景IP等级达标+密封材料适配温度范围	水汽侵入、电气短路、批量召回
传感器窗口校验	材质透过率>90%、视场角无遮挡、表面哑光处理	导航失效、探测距离缩短、误报频发
模块化维护评估	电池/传感器/驱动轮/控制板四项独立可拆	维修工时翻倍、运营成本失控

FAQ

1. AGV物流机器人外壳一般用什么材料？

主流方案是PC/ABS合金（平衡韧性和成本）或添加玻纤的PA66（提升刚性和耐热性）。防撞缓冲区域使用TPU或橡胶。冷链场景需选耐低温材料（如PC而非PMMA）。传感器窗口建议用PC材质（905nm波段透过率>92%）。表面处理推荐哑光纹理以减少传感器干扰。

2. AGV机器人的IP防护等级一般要多少？

标准仓储场景至少IP42（防尘），冷链和高湿场景需要IP54，户外场景需要IP65以上。关键不只是IP等级数字，还要考虑密封材料在目标温度范围内的弹性保持能力——常规硅胶在-20度以下硬化，冷链场景应选氟橡胶密封条。

3. AGV外观设计中传感器窗口最容易出什么问题？

三个常见问题：一是窗口材质透过率不足（PMMA在905nm波段只有88%，应选PC>92%）；二是视场角被外壳遮挡（需从传感器中心点做射线检查）；三是外壳高光泽反射干扰传感器（窗口周围应做哑光处理，光泽度<20GU）。建议在三维模型阶段就做传感器视场角仿真验证。

4. AGV物流机器人量产前必须做哪些测试？

四项必测：碰撞测试（1m/s速度正面和侧面碰撞，外壳和传感器无损伤）、IP防护测试（按目标场景IP等级做粉尘箱和水冲淋测试）、传感器标定测试（外壳安装后雷达探测距离和精度不衰减）、维护性评估（电池/传感器/驱动轮/控制板四项独立拆装，单次操作<15分钟）。

5. WRC 2026展会上AGV领域有什么新趋势？

2026年8月19-23日的WRC 2026上，京东将打造600平方米沉浸式展区，实景展现物流机器人作业场景。智造馆将集中展示移动AGV等整机产品，150余款新品首发。核心趋势是AGV从"能跑"转向"能干活"——行业焦点从导航精度转向运维效率、场景适配和量产可靠性，外观设计也需要从"展会惊艳"转向"产线耐用"。
