2026实验室仪器外观设计拿不定？建议你先理清这3个维度

2026年9月，第二届智能装备与工业设计国际学术会议（IEID 2026）将在郑州召开，征稿主题覆盖智能工业装备、智能传感器与执行器、智能界面设计、数字原型与仿真等方向。同期，第17届国际生物发酵产品与技术装备展将在杭州举办，600余家企业将集中展示从发酵罐到智能监测系统的实验室装备全产业链。两个展会释放的信号很明确：实验室仪器正从"硬件参数比拼"转向"设计对使用效率的实际贡献"，模块化布局、易清洁表面处理、防误操作逻辑和适配自动化产线的接口预留，已成为设计评审的关键项。如果你正在规划实验室仪器的外观设计却不知从何入手，建议先理清以下3个维度。

一、使用场景维度：台式、便携和在线监测的设计语言完全不同

实验室仪器不是一种产品，而是覆盖了台式分析仪、便携检测设备、在线监测系统等多种形态。很多设计翻车的起点，就是没有在概念阶段明确使用场景，导致外观方案在功能验证阶段不得不大幅返工。

使用场景	典型产品	外观设计重点	材料建议
实验室台式	色谱仪、光谱仪、PCR仪	模块化内部框架、散热风道、专业信任感造型	钣金+工程塑料，阻燃V0
便携手持	水质检测仪、气体检测仪、快检设备	握持人机工学、按键布局、防滑纹理	PC/ABS、TPU包覆、IP54+
在线监测	在线pH计、水质监测站、发酵罐探头	防腐密封、法兰接口、维护可达性	316L不锈钢、PTFE密封、IP65+

台式仪器的设计重点是"专业感与可维护性的平衡"。实验室操作人员越来越年轻化，对设备的视觉信息层级和交互反馈友好度有更高要求。造型语言应传达精确、可靠、专业的气质，但不能过于冰冷——适度的圆角过渡、层次分明的面板分区、恰当的色彩点缀（如深灰主体+蓝色功能色），可以有效提升操作者的心理舒适度。内部框架设计要预留模块化扩展空间，方便后续增加检测模块或升级电路板。

便携手持仪器的设计核心是"长时间握持不疲劳"。握持曲面需要经过多轮人机工学仿真验证，按键布局应符合单手操作逻辑，防滑纹理的深度和密度要兼顾触感和清洁便利性。重量分布应前轻后重（电池后置），减少手腕疲劳。

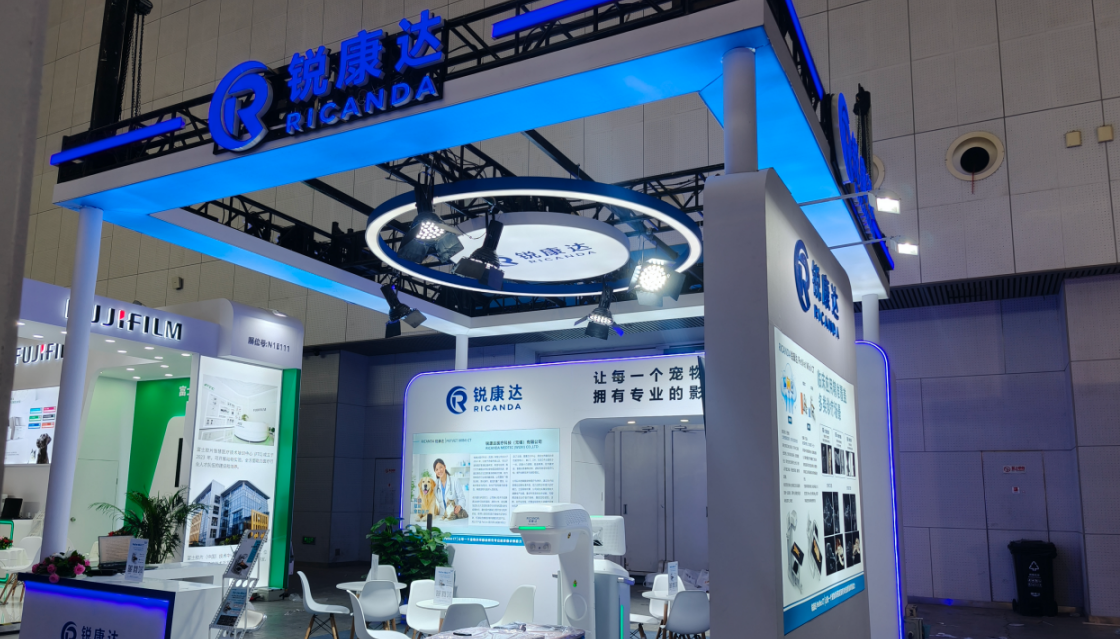

2026实验室仪器外观设计拿不定？建议你先理清这3个维度(图1)

二、合规与安全维度：外观设计直接影响认证通过率

实验室仪器的合规要求远比消费电子严格。不同用途的仪器需要满足不同的认证标准：临床诊断类仪器需符合医疗器械分类目录和NMPA注册要求；通用实验室电器需满足IEC 61010-1电气安全标准；涉及生物样本的设备还需考虑生物相容性（ISO 10993系列标准）和生物安全柜等级要求。外观设计中的每一个决策——从材料选型到缝隙控制到表面处理——都可能影响认证通过率。

建议在概念阶段就建立合规检查清单，重点关注三个方面：

第一，电气安全的外观关联。IEC 61010-1对设备的防护等级、接地连续性、绝缘阻抗有明确要求。外壳设计需要保证带电部件不可触及（防护等级至少IP2X），接地端子位置应便于接线且不易松动，外壳开孔不能让直径1mm的测试探针触及带电部件。钣金外壳的锐边需要去毛刺处理，防止操作人员割伤。

第二，清洁与消毒适配。实验室仪器需要定期用酒精、含氯消毒剂清洁，外壳材料必须耐受这些化学试剂。常规ABS塑料在反复接触75%酒精后会出现表面发白和微裂纹，建议选用PC或PC/ABS合金并配合耐化学涂层。表面处理应避免深纹理凹槽——这些地方容易残留污渍和细菌，清洁困难。接缝处应采用密封设计，防止液体渗入内部。

第三，EMC电磁兼容的外观考虑。实验室环境中多种仪器共存，电磁干扰是常见问题。高频电路的仪器外壳需要考虑电磁屏蔽设计——金属外壳的接缝长度应尽量短，塑料外壳需要在内侧喷涂导电涂层或嵌入金属屏蔽层。通风孔的尺寸和排列方式也影响屏蔽效能，孔径应小于干扰信号波长的1/20。

三、人机交互与数据可视化维度：从"看得到数据"到"看得懂数据"

2026年实验室仪器行业的一个显著趋势是：竞争焦点从硬件参数比拼转向设计对使用效率的实际贡献。这意味着外观设计不能止步于"放一个屏幕在上面"，而需要从信息架构、交互逻辑、视觉层级三个层面系统设计人机交互体验。

简盟设计在实验室仪器外观设计项目中，建议从三个层次构建交互体验：

第一层是信息架构设计。不同角色的操作者关注的信息不同——研究员关注实验参数和结果数据，技术员关注设备状态和耗材信息，管理员关注使用记录和维护提醒。屏幕界面的信息层级应根据操作者角色动态调整，而非把所有信息堆在一个界面。屏幕尺寸建议不低于7英寸（台式仪器）或4.3英寸（便携仪器），分辨率至少720P，确保数据图表可读。

第二层是物理交互设计。按键和旋钮的触感直接影响操作精度和信心。关键参数调节建议使用物理旋钮而非触屏滑动——旋钮的阻尼曲线应经过调校，提供明确的刻度感；紧急停止按钮应使用红色蘑菇头设计，位置在操作者右手自然可及的范围。触摸屏的操作区域应避开外壳接缝和固定螺丝位置，防止误触。

第三层是远程监控与数据互联的外观预留。杭州生物发酵展上，多家企业将展示具备AI算法辅助、远程监控、数据实时分析功能的智能监测系统。外观设计需要预留通信模块的天线窗口（WiFi/蓝牙/4G），接口面板需要标准化（USB-C、以太网、模拟量输出），并考虑与LIMS（实验室信息管理系统）对接的数据接口位置。这些预留不是后期打孔补装，而应在概念阶段就纳入外壳分件方案。

总结：3个维度一张表，理清实验室仪器外观设计思路

设计维度	关键决策点	理清后的价值
使用场景	台式/便携/在线监测的形态、材料、防护等级	避免概念返工，锁定设计方向
合规与安全	电气安全、清洁消毒、EMC屏蔽的外观关联	认证一次通过，量产无召回风险
人机交互	信息架构、物理交互、远程监控预留	使用效率提升，客户复购率提高

FAQ

1. 实验室仪器外观设计需要满足哪些认证标准？

通用实验室电器需满足IEC 61010-1电气安全标准；临床诊断类仪器需符合NMPA医疗器械注册要求；涉及生物样本的设备还需考虑ISO 10993生物相容性标准。出口产品需满足CE认证或FDA注册。外观设计中的材料选型、开孔尺寸、接地端子位置、表面处理方式都直接影响认证通过率，建议在概念阶段就建立合规检查清单。

2. 实验室仪器外壳一般用什么材料？

台式仪器常用钣金（SPCC冷轧钢板或铝合金）做主体框架，搭配工程塑料面板（PC或PC/ABS合金）。便携仪器多用PC/ABS合金加TPU包覆。在线监测设备在腐蚀性环境中应选316L不锈钢外壳配PTFE密封。所有材料应达到阻燃V0级（UL94标准），并能耐受75%酒精和含氯消毒剂的反复擦拭。

3. 实验室仪器触摸屏怎么选？

台式仪器建议7英寸以上电容屏，分辨率至少720P；便携仪器建议4.3英寸以上。屏幕亮度需≥350nits以适应实验室强光环境。触摸屏操作区域应避开外壳接缝和螺丝位置。如果操作者可能戴手套，应选支持手套触控的电容屏或电阻屏方案。关键参数调节建议保留物理旋钮，而非全部触屏化。

4. 实验室仪器外观设计周期一般多长？

从概念到样机通常3-6个月，高复杂度分析仪器可达8-12个月。关键节点包括：需求分析与合规确认（2-3周）、概念设计与场景验证（3-4周）、结构设计与DFM评审（4-6周）、手板制作与合规测试（4-6周）、开模与量产准备（8-12周）。合规测试应在手板阶段提前进行，而非等到开模后才发现问题。

5. IEID 2026学术会议对实验室仪器设计有什么参考价值？

IEID 2026（9月23-25日郑州）征稿主题覆盖智能工业装备、智能传感器与执行器、智能界面设计、数字原型与仿真等方向。其论文集由IET出版并收录于EI、Scopus等数据库，可以获取智能装备设计的前沿学术趋势——尤其是智能界面设计、数字原型仿真和人机交互方向的研究成果，对实验室仪器的外观设计和交互体验优化有直接参考价值。
