2026年8月，半导体材料涨价潮持续蔓延。WSTS预测今年全球半导体市场规模达1.51万亿美元，存储芯片板块预计同比增长250%。芯片贵了，板子上的每一颗元器件都更值钱了——一块电控板的BOM成本可能从去年300块涨到今年800块。在这种成本压力下，如果三防涂覆没做好，盐雾腐蚀导致整板报废，损失的不是一块板而是真金白银。今天就把三防涂覆这件事从材料选型到工艺控制讲清楚。

什么是电路板三防涂覆？为什么2026年更重要了

三防涂覆是指在PCBA表面涂覆一层高分子保护膜，起到防潮、防盐雾、防霉菌三重防护作用。这层膜厚度通常在25-75微米之间，肉眼几乎看不到，但它直接决定了电路板在恶劣环境中的使用寿命。一块经过三防涂覆的电控板，在85℃/85%RH的湿热环境中可以稳定工作10年以上；没有涂覆的板子，同样的环境下6个月就可能出现电化学迁移导致短路。

为什么2026年这件事更关键了？因为新能源汽车、航空航天、户外工控这些高增长赛道都在加码，而这些场景恰好是三防涂覆需求最密集的领域。车载BMS板要防盐雾，卫星通信板要防真空辐射，矿山监测板要防硫化氢腐蚀——每一种场景对涂覆材料的要求都不同。

三防涂覆四大应用场景

四种涂覆材料的原理与适用边界

三防涂覆不是"刷一层漆"那么简单，不同材料的分子结构决定了它的防护机理和适用场景。

丙烯酸涂层（AR） 是最常见的入门级材料，固化方式为溶剂挥发固化。优点是施工简单、成本低、返修方便；缺点是耐热性差，长期工作温度不能超过120℃，且耐溶剂性弱。适合消费电子、室内工控等温和环境。

聚氨酯涂层（UR） 通过异氰酸酯与羟基反应交联固化，形成致密的网状结构。耐化学腐蚀性和耐磨性优异，能在-55℃到125℃范围内长期工作。汽车电子领域的首选涂层，尤其是BMS板和ECU控制板。

有机硅涂层（SR） 以硅氧键为主链，耐高温性能突出，可长期在200℃以上工作。柔韧性极佳，能缓冲热应力。适合需要耐高温和耐紫外的户外场景，但附着力相对较弱，对PCB表面清洁度要求高。

UV树脂涂层（UV） 通过紫外光引发自由基聚合，几秒钟即可固化。生产效率极高，适合大批量流水线作业。但涂层柔韧性差，在振动环境中容易开裂，不适合汽车电子。

实际落地：从涂覆产线配置看品质差距

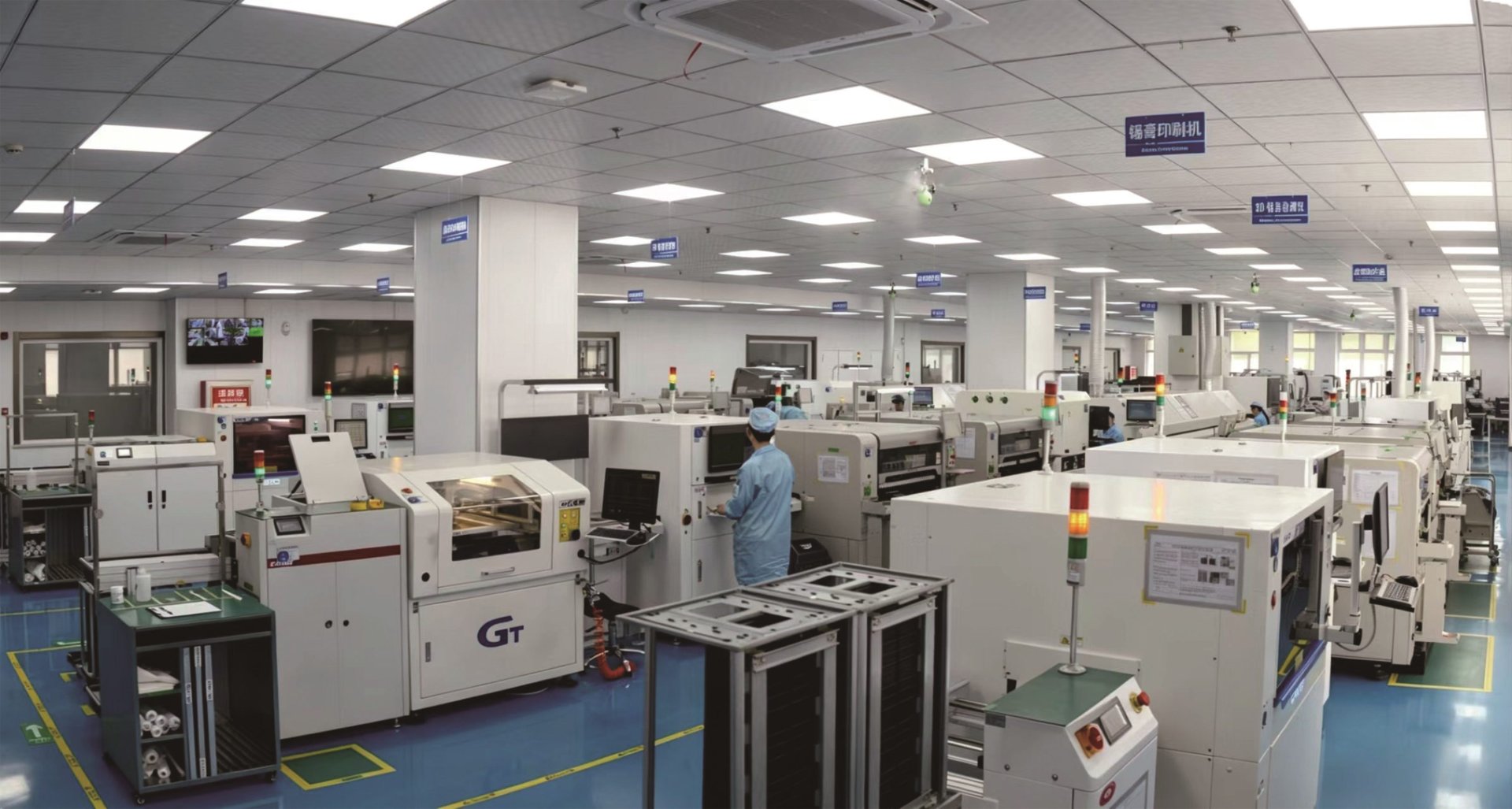

三防涂覆的品质差距往往不在材料本身，而在涂覆产线的配置和工艺控制。一条合格的车规级涂覆产线，至少需要全自动喷涂设备、膜厚检测仪、流平烘道和在线绝缘电阻测试。如果涂覆厚度不均匀，薄的区域防护不足，厚的区域可能堵塞连接器或影响散热。

同力恒业科技配置了2条全自动三防喷涂线，覆盖丙烯酸、聚氨酯、有机硅和UV树脂四种材料体系。在汽车电子产线上，聚氨酯涂层的喷涂厚度控制在40-50微米，流平时间15分钟，固化温度80℃持续30分钟，每批次抽样做盐雾测试验证。航空航天线则使用TS01-3及SCC3高端涂层，满足真空环境和辐射防护要求。

值得关注的是，涂覆前的清洗工序直接影响涂层附着力。如果PCBA表面残留助焊剂或离子污染物，涂层与基材之间会形成弱界面，3-6个月后出现起泡和剥落。所以全自动清洗线不是可选项，而是涂覆品质的必要前提。

选择性涂覆 vs 浸泡涂覆 vs 喷涂：三种工艺对比

涂覆工艺的选择直接影响防护效果和生产成本。三种主流工艺各有适用场景，不存在"哪种最好"的说法，关键看产品需求和产量。

选择性涂覆 使用自动化设备精准控制涂覆区域和厚度，通过程序设定避开连接器、测试点和散热区域。精度可达±5微米，适合复杂板形和高价值电控板。设备投入较高，但良率和一致性远超手工喷涂。

浸泡涂覆 将整板浸入涂料槽中，取出后沥干固化。优点是效率高、成本低；缺点是无法选择性避涂，对板上元器件有浸入风险，适合结构简单的板子。

喷涂工艺 通过喷枪将涂料雾化喷涂，分为手工喷涂和自动喷涂。手工喷涂适合打样和小批量，但厚度均匀性差；自动喷涂兼顾效率和精度，是目前主流选择。

2026趋势：从"有涂覆"到"涂覆可追溯"

三防涂覆行业正在经历一次标准升级。过去客户只要求"做了三防涂覆就行"，现在越来越多的客户要求涂覆过程可追溯——用了什么材料、涂了多厚、固化参数是什么、盐雾测试结果如何。这背后的逻辑是，汽车电子和航空航天领域的召回成本极高，一次批量召回可能损失数百万，而涂覆质量问题往往在使用6-12个月后才暴露。

WSTS预测2027年全球半导体市场进一步增长26.6%至1.91万亿美元。芯片越贵，保护越重要。未来的三防涂覆不再是简单的"最后一道工序"，而是从DFM阶段就开始介入的系统性工程——设计师在布局阶段就要预留涂覆区域和避涂区域，代工厂在NPI阶段就要验证涂覆方案，量产阶段通过MES系统记录每一块板的涂覆参数。

对于正在寻找涂覆代工合作伙伴的硬件团队来说，三个问题必须提前确认：涂覆产线是否全自动、是否具备多种材料体系能力、涂覆参数是否可追溯。这三条满足不了，再低的报价都是在拿产品可靠性做赌注。

常见问题FAQ

Q1：三防涂覆会增加多少厚度？影响连接器插拔吗？

常规涂层厚度在25-75微米之间，对大部分连接器插拔没有影响。但高频连接器和压接连接器区域通常需要避涂，选择性涂覆设备可以精准控制涂覆区域，避免涂层进入连接器内部。

Q2：涂覆后还能返修吗？

可以，但难度取决于涂层材料。丙烯酸涂层最容易去除，用专用溶剂擦拭即可；聚氨酯需要化学剥离剂加机械打磨；有机硅和UV树脂返修难度大，返修成本高。所以高价值板子尽量在涂覆前完成所有焊接和测试。

Q3：怎么验证三防涂覆的效果？

核心指标有四个：盐雾测试（通常要求500-1000小时无腐蚀）、湿热测试（85℃/85%RH持续168小时绝缘电阻不下降）、附着力测试（百格刀法达到0级或1级）、膜厚测试（涂层测厚仪多点测量）。每批次至少抽检5块板。

Q4：汽车电子必须做三防涂覆吗？

IATF16949没有强制要求所有板子涂覆，但车规级电控板在湿热、盐雾环境下长期使用，不做涂覆几乎无法通过环境可靠性测试。实际项目中，BMS板和ECU控制板100%需要涂覆，车载信息娱乐板视安装位置决定。

Q5：航空航天级涂层和普通涂层有什么区别？

航空航天领域要求涂层能耐受真空环境、辐射、极端温差（-65℃到+200℃），且满足低挥发要求（材料在真空下不释放有害气体）。普通聚氨酯和丙烯酸涂层无法满足，需要使用TS01-3或SCC3等航天专用涂层材料。
