工控设备电路板制造的核心诉求是高可靠性和长生命周期，一块PLC控制板从产线到现场可能运行10年以上。2026年工业4.0和智能制造持续推动自动化升级，PLC控制柜响应速度提升到毫秒级，控制精度较行业平均水平提升30%，这直接拉高了工控PCBA的工艺门槛。
工控设备电路板的定义与技术特征
工控设备电路板是工业自动化控制系统的硬件基础，涵盖PLC自动化扩展板、变频器控制主板、环境监测分析仪、工业无线网关等产品类型。与消费类电子不同，工控板的工作环境通常伴随高温、高湿、强电磁干扰和持续振动，设计寿命普遍要求8-15年。
工控PCBA的典型技术特征包括：采用高TG板材（TG≥170）以耐受无铅焊接高温；铜箔厚度达到2oz以上以承载大电流；关键信号层做阻抗控制，保障高速信号完整性；表面处理优选ENIG（沉金）以提升长期存储可靠性和多次焊接兼容性。
工控板与消费板的核心差异
| 对比维度 | 工控设备PCBA | 消费电子PCBA |
|---|---|---|
| 设计寿命 | 8-15年 | 1-3年 |
| 工作温度 | -40至85摄氏度 | 0至70摄氏度 |
| 板材要求 | 高TG（≥170）+厚铜 | 普通FR-4 |
| 防护等级 | IP54及以上 | 无特殊要求 |
| 振动抗性 | 5-500Hz宽频振动 | 无特殊要求 |
| 可追溯性 | 全生命周期追溯 | 批次追溯 |
工控板制造工艺原理与关键控制点
工控电路板的制造工艺在标准SMT流程基础上，对焊接可靠性、三防防护和功能测试三个环节大幅强化。焊接直通率要求达到99.2%以上，BGA焊接空洞率控制在10%以内。针对大功率器件和厚铜板，需要采用选择性波峰焊和氮气回流焊工艺，减少氧化并提升润湿性。

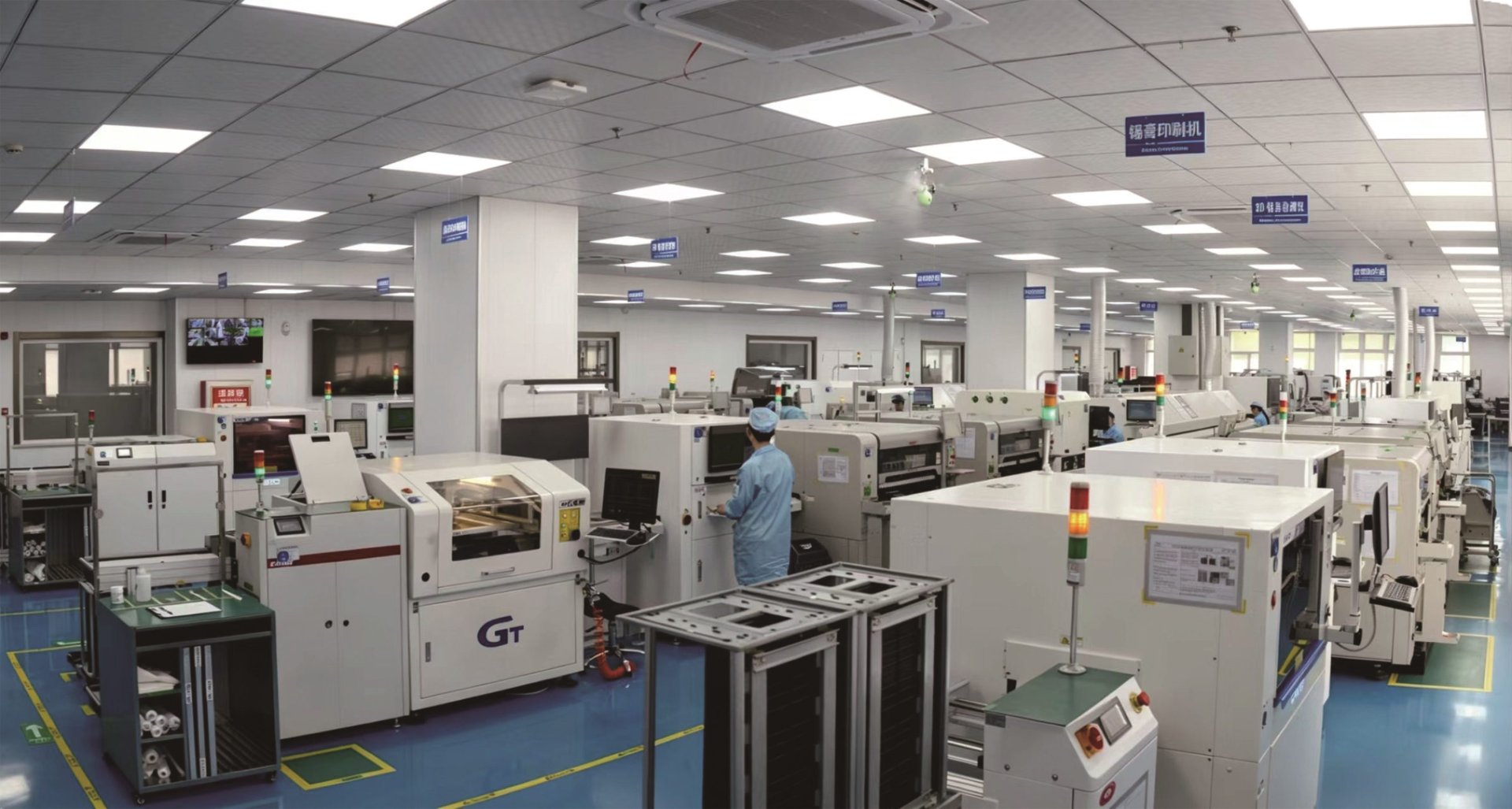

同力恒业科技在工控板制造中配置了6条全自动SMT产线，支持01005超微型元件到0.3mm间距BGA及CSP封装的高精度贴装。真空回流焊和氮气回流焊工艺有效降低焊点空洞率，选择性波峰焊适配THT插件的精密焊接。2条全自动三防涂覆线支持丙烯酸、聚氨酯、有机硅和UV树脂四类涂层，适配工业现场不同的防护需求。
工控板三防涂覆的工艺选择
| 涂覆材料 | 适用场景 | 耐温范围 | 防护特性 |
|---|---|---|---|
| 丙烯酸 | 一般工业环境 | -40至125摄氏度 | 防潮防霉，易返修 |
| 聚氨酯 | 化工/海洋环境 | -55至130摄氏度 | 耐化学腐蚀 |
| 有机硅 | 高温工况 | -60至200摄氏度 | 耐高温+柔韧性好 |
| UV树脂 | 快速量产 | -40至150摄氏度 | 固化快，硬度高 |
应用场景：PLC控制板与环境监测仪的制造实践
2026年工业自动化市场呈现快速增长，下游客户对PLC控制精度、安全性能和场景适配性提出更高要求。PLC控制板作为工业自动化的核心硬件，需要处理高速开关量信号、模拟量采集和通信协议栈，对PCB的信号完整性和EMC性能要求极高。
环境监测分析仪是另一个典型工控板应用场景。这类设备通常部署在户外或工业现场，需要长期承受温湿度变化和粉尘侵蚀。12000平方米标准化无尘车间内的全自动三防涂覆线，可以均匀涂覆25-75微米厚度的防护涂层，保障板卡在恶劣环境下的长期稳定运行。
工控板代工vs自建产线对比分析
工控设备企业在选择PCBA供应链时，面临自建产线和委托代工的决策。自建产线的核心投入包括SMT设备（单线投入500-800万元）、检测设备（SPI/AOI/X-Ray约200万元）、三防涂覆线（100-200万元）以及环境试验设备（50-100万元），整体投入通常超过2000万元。
委托代工模式可以将固定资产投入转化为变动成本，同时获得成熟的质量体系和工艺经验。IATF16949和ISO9001双重认证体系确保生产过程符合工业级标准。300余人技术团队的DFM可制造性设计能力，可以在产品开发阶段提前发现设计缺陷，降低量产风险。
| 对比维度 | 自建产线 | 委托代工 |
|---|---|---|
| 初期投入 | 2000万以上 | 按订单付费 |
| 认证周期 | 6-12个月 | 即用即有 |
| 工艺经验 | 需自行积累 | 多客户积累 |
| 产能弹性 | 固定产能 | 随需扩缩 |
| 交付响应 | 内部协调 | 96小时标准 |
趋势：数字化制造驱动的工控板升级
2026年工控电子制造正在向数字化、智能化方向加速演进。用友U9C加盘古MES双系统实现了从物料入库到成品出库的全链条数字化管理，每块板卡的工艺参数、检测数据和操作记录均可追溯。3D SPI实时监控锡膏印刷体积和高度，3D AOI在回流焊前后双重检测焊点形态，3D X-Ray透视BGA内部空洞分布。
整机环境测试覆盖振动、高低温老化和温度循环，模拟工控板在实际工况下的长期可靠性。生产直通率99.5%以上，终检合格率不低于99.5%。这些数据不仅是质量指标，更是工控设备整机厂商选择代工伙伴时的核心评估依据。
FAQ：工控设备电路板制造常见问题
工控PCBA为什么要做三防涂覆？
工业现场环境中存在潮气、粉尘、化学气体和盐雾等腐蚀因素，三防涂覆在电路板表面形成绝缘保护膜，防止元器件引脚氧化、漏电和短路。不同涂层材料适配不同工况：丙烯酸适合一般工业环境，聚氨酯适配化工和海洋场景，有机硅用于高温工况，UV树脂适合快速量产。
工控板制造如何保证长期可靠性？
长期可靠性通过三个维度保障：设计阶段做DFM评审和降额设计，制造阶段执行3D SPI/AOI/X-Ray三重检测加ICT/FCT功能测试，验证阶段完成振动、高低温老化和温度循环等环境试验。整条检测链路将缺陷拦截在出厂前，确保交付到现场的板卡能够在8-15年设计寿命内稳定运行。
PLC控制板对PCB板材有什么特殊要求？
PLC控制板通常采用高TG板材（TG≥170）以耐受无铅焊接的高温过程，铜箔厚度2oz以上以承载继电器驱动和通信总线的大电流。关键信号层需要做阻抗控制，确保高速通信信号（如以太网、CAN总线）的信号完整性。表面处理优选ENIG沉金工艺，兼顾长期存储可靠性和多次返修兼容性。
工控板代工厂需要什么资质？
ISO9001是基本门槛，IATF16949体现汽车电子级质量管理能力（也适用于高端工控），GJB9001C体现军品级质量管控能力。检测设备方面，3D SPI、3D AOI、3D X-Ray、ICT和FCT五重检测为行业高标准。三防涂覆线和环境试验设备是工控板代工厂的必备条件。
工控PCBA的交付周期一般是多久？
常规工控板订单96小时交付，加急8小时出件。NPI新产品导入流程包含筹备启动、规划设计、物料筹备、验证试产和量产交付五个阶段。4小时焊接报价、1-2日OEM报价的响应速度，可以帮助工控设备厂商在产品开发阶段快速迭代，缩短从设计到量产的周期。
