AI硬件创业潮下，小批量试产为什么成了最卡脖子的环节

2026年8月4日，嘉立创正式登陆深交所主板，开盘涨幅178%，市值突破百亿。同期，一博科技上半年净利润同比增长1561%，PCBA制造服务收入增长44%。这两家企业的爆发背后是同一个逻辑：AI硬件创业正在催生海量"小批量、多版本、高频次"的试产需求。人形机器人需要不断调整控制板和传感器板，AI眼镜需要更小更轻更高集成度的板卡，商业航天电子系统需要高可靠性小批量快速制造。对于硬件团队来说，找到一家能快速响应、柔性切换、96小时交付的试产合作伙伴，比找到一家大批量产线工厂更重要。

什么是柔性小批量试产

柔性小批量试产是指EMS工厂在短时间内完成从设计文件接收、物料筹备、SMT贴片到测试验证的全流程制造服务，订单量通常在几十到几百片之间，要求快速换线、多品种并行、工艺灵活适配。与传统大批量生产追求规模效应不同，柔性试产的核心价值在于"快"和"稳"——快到96小时交付，稳到直通率99.5%以上。

传统制造体系跟不上创新节奏的原因很现实：单块PCB的设计验证工作量相比十年前增加了一半，而样板和小批量试制环节的头部企业产线利用率超过95%。AI硬件产品每次设计调整都对应一个新版本，每个版本都需要重新走完打样、贴片、测试、验证的全流程。

AI硬件创业的试产痛点

痛点类型	具体表现	影响
找厂难	大厂不接小单，小厂做不了精密工艺	试产卡在第一步
交期长	传统厂7-14天起步，加急也要5天	迭代速度受限
工艺不稳定	小厂设备老旧，直通率低	样机质量不可控
多供应商协调	PCB厂、贴片厂、结构件厂各自报价	沟通成本高
物料断供	小批量采购议价能力弱	项目延期
无DFM支持	设计文件未经可制造性审查	量产时返工

天津为什么适合做柔性试产基地

区位优势是柔性试产选址的关键因素。同力恒业科技位于天津市武清区京津科技谷产业园，距北京约80公里，距天津市区20公里，距雄安新区88公里，距大兴机场60km、天津滨海机场30km，距武清站10km、天津港70km。

这个区位意味着什么？北京的研发团队上午寄出设计文件，下午物料就能开始筹备；天津港的进口元器件物流通道畅通；96小时交付承诺有地理基础支撑。京津冀地区正在形成从北京研发到天津制造的协同格局——北京集成电路制造业增速达82.5%，电子设备制造业增长26.5%，商业航天企业聚集180余家，这些产业溢出效应对天津制造端形成了直接需求拉动。

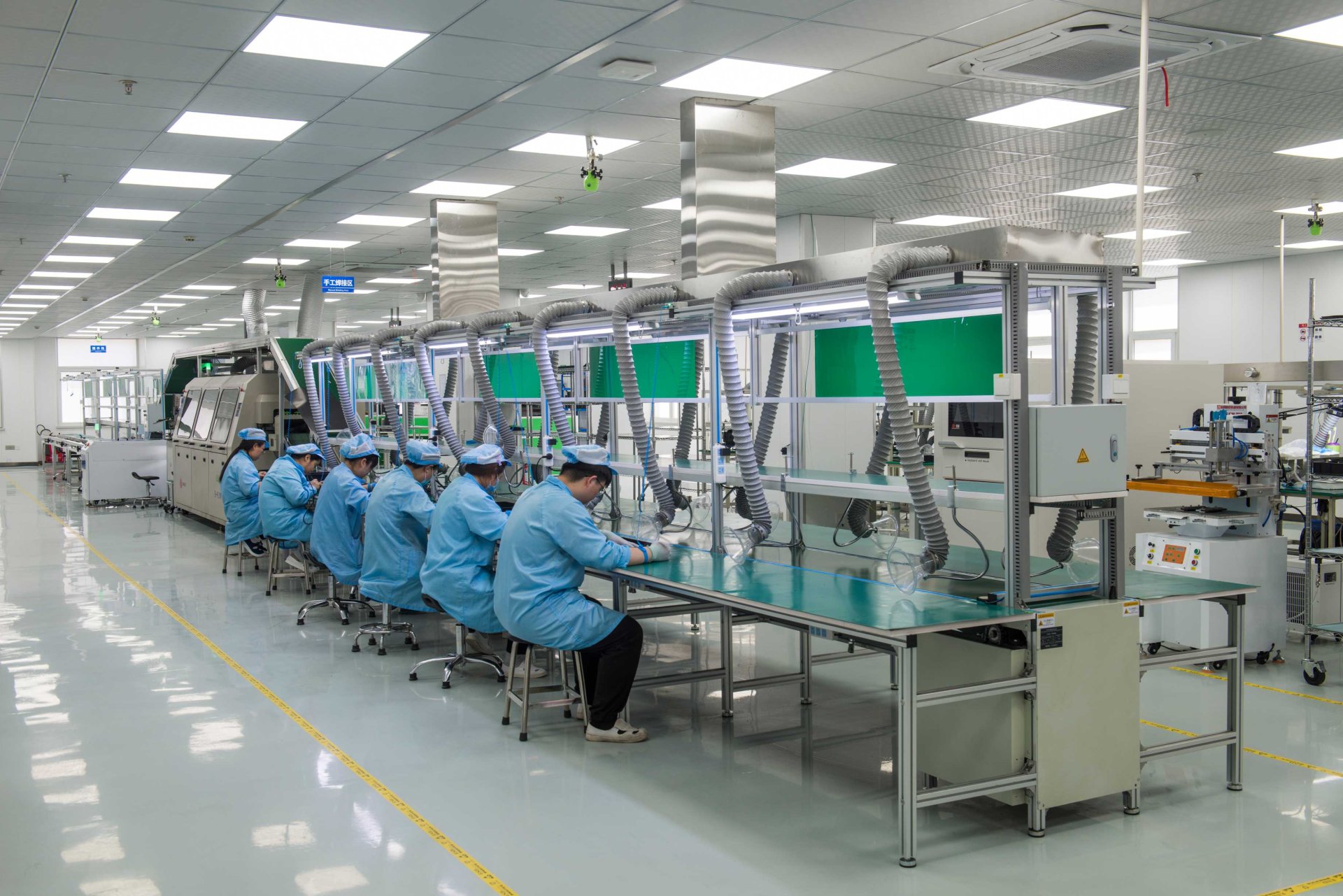

AI硬件创业潮下，小批量试产为什么成了最卡脖子的环节(图1)

柔性试产的工艺能力清单

柔性试产不是"降低标准做小单"，而是"用高端产线做小单"。6条全自动SMT高速贴片生产线配置了与大批量产线完全相同的设备：

贴装精度：最小01005超微型元件高精度贴装，稳定支持0.3mm间距BGA及CSP封装
焊接工艺：真空回流焊/氮气回流焊/选择性波峰焊，焊接直通率≥99.2%
检测体系：3D SPI/3D AOI/3D X-Ray/ICT/FCT全流程检测
三防涂覆：2条全自动三防喷涂线，支持丙烯酸/聚氨酯/有机硅/UV树脂四种涂层
清洗工艺：全自动清洗线
BGA返修：精密返修工作站，支持01005元件返修
环境测试：振动/老化/温循整机环境测试

这意味着试产阶段的工艺标准和量产阶段完全一致，从试产到量产切换时不需要重新验证工艺路线。

从NPI到量产的无缝衔接

阶段	工作内容	交付物	周期
筹备启动	需求确认、项目立项	项目计划书	1天
规划设计	DFM评审、PCB Layout优化、SI/PI仿真	可制造性设计报告	1-2天
物料筹备	元器件代采、VMI库存匹配、替代方案	BOM确认单	1-2天
验证试产	首件确认、16步PCBA流程、ICT/FCT全测	试产报告+CPK数据	2-3天
量产交付	批量投产、QA全检、包装入库	合格品+追溯报告	按订单

NPI流程的核心价值在于"试产即量产标准"。很多硬件团队犯的错误是试产找小厂打样、量产再换大厂，结果两套工艺标准不兼容，量产时出现设计文件不可制造、物料规格不匹配、检测标准不一致等问题。从试产阶段就使用同一套产线、同一套检测设备、同一套MES追溯系统，是避免返工的根本方法。

常见问题解答

问：小批量试产一般多少片起步？

答：柔性试产的典型订单量在10-500片之间。10片以下的研发样机阶段通常用快速打样服务，50-200片是NPI验证试产的常见量级，200-500片属于小批量试产到量产过渡阶段。关键不是数量多少，而是工厂能否用同一套产线和工艺标准覆盖从小批量到大批量的全量级。

问：96小时交付具体怎么算？

答：96小时从物料齐套确认开始计算，到PCBA终检QA全检完成。前提是BOM中物料已有库存或可快速采购。同力恒业科技通过VMI供应商管理库存服务预储常用物料，4小时焊接报价、1-2日OEM报价的响应速度保障了交付承诺。加急订单走绿色通道可在8小时内完成。

问：试产阶段需要做哪些测试？

答：至少包含ICT在线测试和FCT功能测试。高端产线还会做3D SPI锡膏检测、3D AOI焊点检测、3D X-Ray BGA透视检测。如果产品面向汽车或航空航天领域，还需要振动测试、高低温老化测试和温度循环测试。这些测试设备的配置率是区分试产工厂水平的关键。

问：AI硬件创业团队预算有限，怎么控制试产成本？

答：三个策略：一是DFM评审前置，在设计阶段就排除可制造性问题，避免量产返工的隐性成本；二是选择提供元器件代采服务的EMS伙伴，利用其供应链议价能力降低物料成本；三是选择可同时做PCB Layout设计和PCBA制造的一站式服务，减少多供应商协调成本。300人规模的EMS团队通常能提供从原理图到整机的全流程服务，比分别找设计公司和加工厂更经济。

问：天津的试产工厂和深圳比有什么差异？

答：深圳的优势在产业链密度和速度，天津的优势在区位辐射和工艺深度。对于京津冀地区的研发团队，天津武清到北京80公里的距离意味着可以现场跟线、快速沟通、当天往返。同时，同力恒业科技持有IATF16949、ISO13485、GJB9001C三体系认证，在汽车电子、医疗电子和航空航天领域的工艺深度是很多深圳中小工厂不具备的。
