DFM工艺评审能省多少返工成本？AI时代PCB设计前置避坑指南

DFM（Design for Manufacturing）工艺评审是在PCB投板之前，由制造方对设计文件进行可制造性分析的过程。一次合格的DFM评审能在量产前拦截70%以上的工艺缺陷，省掉的不是几块钱的返修费，而是整批返工的物料浪费和交付延期。2026年AI服务器PCB向高层数、M8/M9覆铜板升级，设计复杂度飙升，DFM评审的价值比以往任何时候都大。

DFM评审到底在审什么

DFM评审的核心是"用制造思维检验设计思维"。设计师关注电路功能和信号完整性，制造方关注可贴装性、可焊接性和可测试性。两者视角不同，缺一不可。

一份完整的DFM评审涵盖以下维度：PCBLayout的可制造性（线宽线距、焊盘设计、阻焊定义）、元器件的可贴装性（封装兼容性、间距是否满足贴片机精度）、焊接工艺窗口（元器件耐温曲线是否匹配回流焊参数）、可测试性（测试点覆盖率、ICT/FCT探针可达性）以及BOM可采购性（物料是否停产、替代方案是否验证）。

DFM评审核心检查项

检查维度	具体内容	常见问题
焊盘设计	焊盘尺寸、间距、阻焊开窗	焊盘过小导致虚焊，间距不足导致连锡
元件布局	间距、方向、高度	高低元件干涉，贴装顺序冲突
线宽线距	最小线宽、阻抗控制	线宽不足影响载流，阻抗偏差超标
过孔设计	孔径、环宽、塞孔	孔径过小无法加工，未塞孔导致锡膏渗漏
测试点	覆盖率、位置、间距	探针无法接触，测试覆盖率不足
BOM匹配	物料规格、封装、替代料	封装不匹配，指定物料停产

为什么AI时代DFM评审更重要了

2026年电子设计的复杂度正在经历一轮跃升，AI服务器PCB的变化尤其显著。

新一代AI芯片采用加工难度更高的M8、M9覆铜板作为PCB基材。PCB正朝着高层数、高硬度、高厚度、高孔密度的方向升级。这意味着线宽线距进一步压缩，层数从传统的4到8层增加到16到32层甚至更高，微盲埋孔结构更密集，阻抗控制精度要求从±10%收紧到±5%以内。

这种复杂度下，设计阶段的微小疏忽会被制造环节放大。一个焊盘间距差0.05mm，在传统4层板上可能不影响贴装，但在32层HDI板上可能导致整批连锡返工。DFM评审的作用就是在投板前把这些隐患找出来，用工艺方案规避或用设计修改消除。

AI算力需求还在挤占供应链资源。PCB最好的产能和技术都被AI服务器占用，普通电子布涨价严重，高频特种板材获取渠道变窄。如果设计阶段不做好BOM可采购性评估，量产时才发现指定板材缺货，交期延误和成本超支就难以避免。

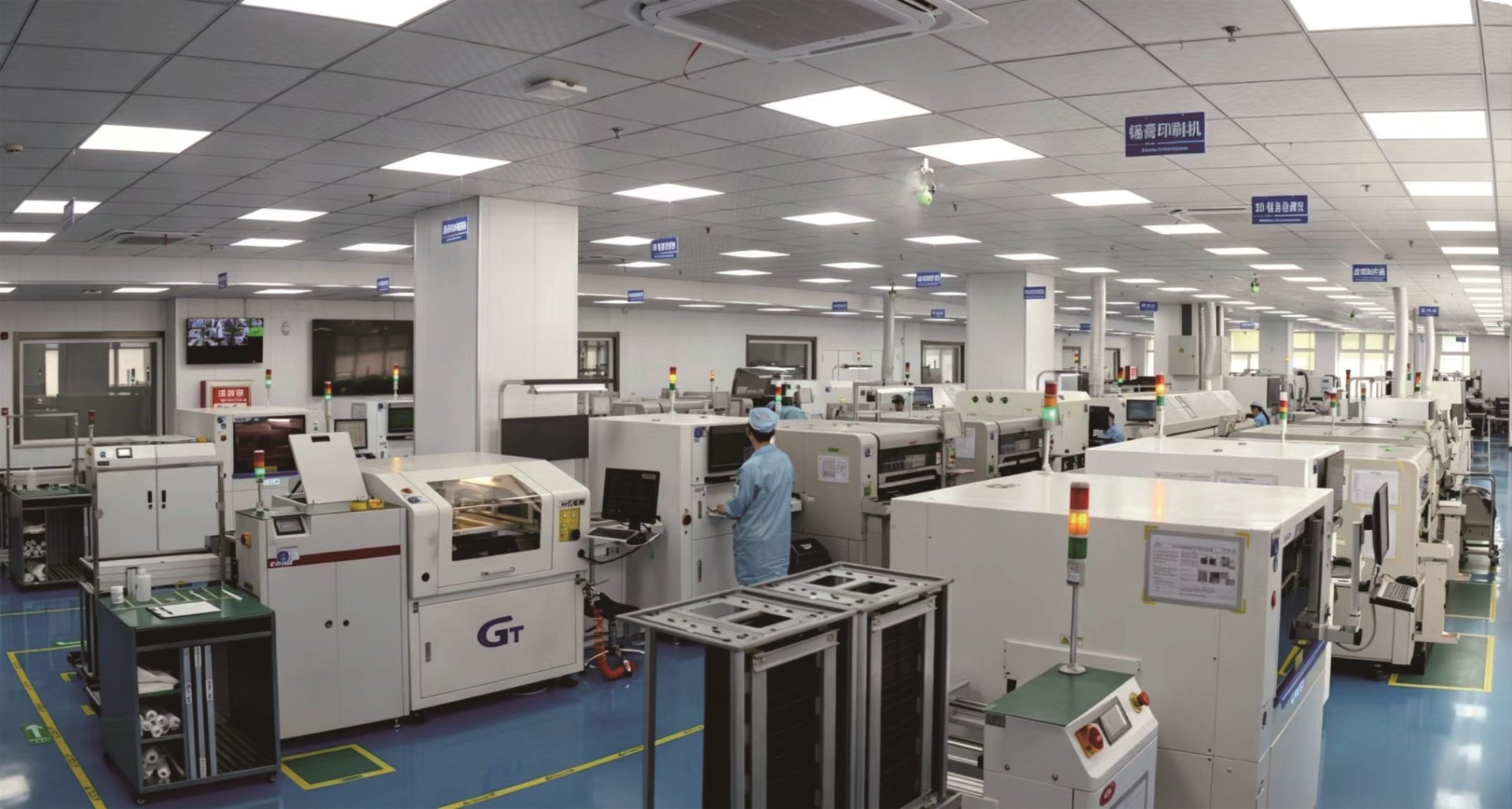

DFM工艺评审能省多少返工成本？AI时代PCB设计前置避坑指南(图1)

DFM评审的实际成本价值

量化DFM评审的价值，关键是看它拦住了多少返工损失。

一块32层HDI板的物料成本可能在数百到上千元。如果一个设计缺陷导致整批100片中有30片出现连锡或虚焊，返工成本包括：拆焊工时费、损坏元器件更换费、重新焊接的电费和辅料费，以及返工过程中可能引入的二次缺陷。更严重的是交付延期带来的客户信任损失——一次返工可能让整个项目推迟一到两周。

缺陷类型	未做DFM的返工成本	DFM拦截后节省
焊盘间距不足导致连锡	返工工时+物料损耗，约50-200元/片	评审阶段修改设计，零返工
阻抗偏差超标	整批报废，损失全部物料成本	评审阶段调整线宽，零报废
物料停产未发现	重新选型+验证+改板，延期2-4周	BOM评审提前预警，留出替代方案验证时间
测试点覆盖率不足	量产中无法定位不良，客诉风险	评审阶段补充测试点，保障可测试性
BGA焊盘设计不当	BGA返修成本极高，约100-500元/颗	评审阶段优化焊盘设计，避免返修

一次完整的DFM评审流程

同力恒业科技的硬件DFM评审采用5步NPI流程中的规划设计阶段执行，评审结果直接影响后续物料筹备和验证试产。

第一步是设计文件接收和解析。客户提供Gerber文件、BOM清单和装配图，工程技术团队在24小时内完成文件解析和初步审查。

第二步是工艺分析。重点检查焊盘设计是否符合IPC-A-610标准，元器件封装与贴片机Feeder兼容性，最小间距是否满足0.4mm BGA和01005元件的贴装精度要求。6条SMT产线全部支持0.3mm间距BGA及CSP封装，AI视觉系统实现微米级精准对位，但前提是设计阶段留出了足够的工艺窗口。

第三步是BOM可采购性评估。检查每颗物料的供货状态、交期和替代方案。对停产或长交期器件，提前给出Pin-to-Pin兼容的国产化替代建议。这一步在涨价潮和缺料周期中尤为关键。

第四步是可测试性分析。评估ICT在线测试和FCT功能测试的探针可达性，计算测试点覆盖率。如果测试点不足，建议在设计阶段补充。

第五步是输出DFM报告并组织评审会议。报告列出所有发现的问题，按严重程度分级（Critical/Major/Minor），给出修改建议。客户确认后修改设计，重新提交评审，直到零Critical问题才进入试产。

DFM评审与不做DFM的对比

维度	有DFM评审	无DFM评审
首次试产直通率	95%以上	70%-85%
返工批次比例	<5%	15%-30%
量产爬坡周期	1-2周	4-8周
物料浪费	极少	显著
客户交付准时率	>98%	80%-90%
量产成本稳定性	可预测	波动大

未来趋势：AI辅助DFM和自动化评审

2026年DFM评审本身也在被AI重塑。传统的DFM评审依赖工程师经验，人工逐项检查耗时且容易遗漏。AI辅助DFM工具能自动识别Gerber文件中的工艺风险点，在几分钟内完成初步扫描，标记潜在问题区域，工程师再针对性复核。

但AI工具不能完全替代人的判断。阻抗控制、高频信号完整性和特殊工艺要求的评审仍需要经验丰富的工程师把关。自动化工具提升的是效率和覆盖面，深度分析仍需人工介入。对于涉及IATF16949、ISO13485、GJB9001C等特殊体系认证的产品，DFM评审报告本身也是质量体系审核的必查文件，需要人工签字确认。
