为什么2026年仪器仪表散热设计成了外观造型的硬约束

2026年7月，中国仪器仪表行业协会发布的最新数据显示，国产测试测量仪器国内市场占有率已突破35%，中端示波器、可编程电源等品类增速超过40%，东南亚和中东出口同比增长超50%。市场对产品的要求是体积更小、功能更多、精度更高——但功率器件产生的热量并没有因为设备变小而减少，反而因为集成度提升而更加集中。

这意味着散热设计不再只是结构工程师的内部事务，而是直接制约外观造型自由度的硬约束。外壳上的散热孔位置、散热鳍片走向、进风出风的气流通道，都在影响产品正面的视觉表达。如果散热方案设计不当，要么外观被迫妥协——到处开孔破坏造型完整性，要么性能不达标——设备在高温环境下降频或保护性关机。

本指南从被动散热、主动风冷、液冷散热三个层级出发，结合简盟设计在测试测量仪器、检测设备等工业产品领域的散热设计实践，帮你理清小型化仪器仪表从热管理到外观造型的系统设计路径。

散热设计的三个层级与外观影响

仪器仪表的散热方案通常分为三个层级，每个层级对外观设计的影响不同。理解这三层的关系，是做好外观与热管理平衡的第一步。

第一层：被动散热——靠外壳和材料本身导热

被动散热是低功率仪器仪表的基础方案。通过选用导热系数较高的外壳材料（如铝合金压铸壳体），配合内部导热硅脂或导热垫，将热量从发热元件传导到外壳表面，再通过自然对流散到空气中。这个方案对外观设计的影响主要体现在壳体材料选择上——铝合金外壳的CMF方案与塑料外壳完全不同，阳极氧化和喷涂工艺的色彩范围、表面质感都有差异。

被动散热的局限性在于散热能力有上限。当设备内部功耗超过15-20W时，单靠外壳导热通常不够，需要引入主动散热方案。2026年的趋势是：越来越多中端仪器因为功能集成度提升，功耗突破被动散热上限，设计师不得不在更早的阶段就考虑主动散热对外观的影响。

第二层：主动风冷——风扇加风道的系统设计

主动风冷是中功率仪器仪表的常规方案。核心是风扇加内部风道设计，让冷空气从进风口进入，经过发热元件表面，从出风口排出。这个方案对外观设计的影响最大：进风口和出风口必须在外壳上开孔，而这些孔的位置、大小、形状直接影响产品正面的视觉品质。

2026年工业机器人散热方案的趋势对仪器仪表行业有直接参考价值：散热材料需适配1-5mm狭小间隙、需耐受-40度至85度宽温域和5g以上振动、需保障8000小时以上稳定工作。这些要求翻译到仪器仪表设计中，意味着风道设计不能只考虑散热效率，还要考虑防尘、防潮和长期可靠性。

第三层：液冷散热——精密仪器的高端方案

液冷散热主要用于高功率密度的高端精密仪器，如高频信号发生器、大功率可编程电源等。液冷方案对外观设计的影响在于需要预留管路接口和密封结构，造型自由度受限更大，但散热效率远超前两种方案，且可以在不对外壳大面积开孔的情况下实现高功率散热——这对保持外观完整性有独特优势。

散热方案	适用功率范围	对外观造型的影响	设计难点
被动散热	15W以下	壳体材料受限，造型较自由	高温外壳可能烫手
主动风冷	15W-100W	需开进出风口，影响正面完整性	孔位美观与气流效率平衡
液冷散热	100W以上	需预留管路接口，造型限制大	密封性和可维护性

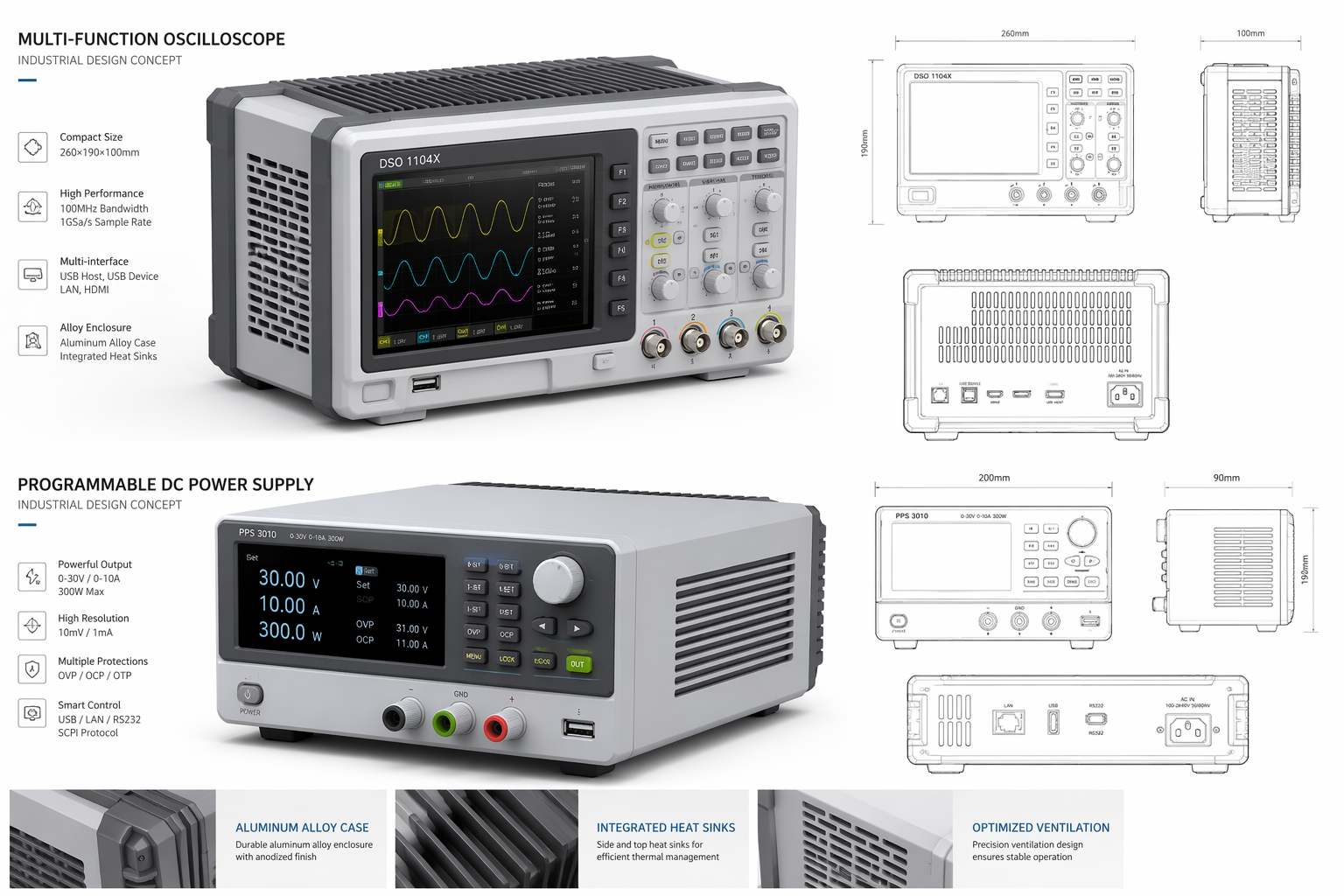

散热孔位设计与外观完整性的平衡策略

散热孔是外观设计中最容易"翻车"的细节。常见的问题包括：孔位随意分布破坏正面视觉秩序、孔型与产品整体造型语言不统一、孔位面积过大显得"工业粗糙"、孔位位置与内部风道不匹配导致散热效率不足。2026年的设计趋势是将散热孔从"功能附属"提升为"设计特征"——通过有意识的孔型设计、排列节奏和位置规划，让散热孔成为产品造型语言的一部分而非破坏元素。

孔型与排列的视觉策略

散热孔的形状不只是工艺选择，更是视觉语言的选择。圆形孔阵列传递精密感，适合高精度测量仪器；长条形百叶窗传递工业感，适合功率设备；蜂窝状六边形孔兼顾散热效率和视觉美感，在消费电子和工业仪器中都有应用。排列节奏也很关键——等间距排列传递秩序感，渐变排列可以引导视觉焦点，但渐变方向需要与产品的视觉重心一致。

位置规划：把散热孔藏起来还是显出来

散热孔的位置有两种策略。第一种是"隐藏策略"——将散热孔放在侧面、底部或背面，正面保持完整。这种策略适用于正面需要传递精密感和高端感的产品，但会限制进风面积和风道设计自由度。第二种是"特征化策略"——将散热孔设计为产品正面的视觉特征，通过精心的造型和排列让它成为品牌识别的一部分。这种策略适用于工业风格产品，需要更高的设计功底。

壳体材料选择与CMF策略的散热考量

散热设计与CMF（色彩、材质、表面处理）策略有深度关联。铝合金外壳导热系数约为130-160 W/m·K，是塑料外壳（0.2-0.5 W/m·K）的数百倍，选择铝合金外壳本身就是一种散热策略。但铝合金外壳的CMF方案与塑料外壳差异很大——阳极氧化的色彩范围有限（以金属原色、灰色、黑色为主），表面质感偏冷硬，在某些场景下需要通过喷涂来增加色彩选择，但喷涂会降低导热效率。

2026年的趋势是"混合壳体策略"——正面采用塑料外壳保证色彩和造型自由度，背面和侧面采用铝合金作为散热路径。这种策略需要解决两种材料的接合工艺和热膨胀系数差异问题，但在外观表达和散热效率之间取得了良好平衡。简盟设计在工业仪器项目中采用这种混合策略，通过前期热仿真验证不同材料组合的散热效果，在设计阶段就锁定材料方案和工艺窗口。

壳体材料	导热系数(W/m·K)	CMF自由度	散热能力
铝合金压铸	130-160	中（阳极氧化/喷涂）	高
ABS塑料	0.2-0.5	高（多色/纹理）	低
混合壳体	分区差异	中高（正面自由/背面金属）	中高

从设计到量产：散热方案的验证流程

散热设计不能等到样机阶段才验证。2026年的最佳实践是在设计阶段就引入热仿真分析，通过CFD（计算流体动力学）软件模拟设备内部的气流分布和温度场，在设计方案冻结前发现散热瓶颈。验证流程通常包括：概念阶段的热量预算分析、外观方案阶段的热仿真验证、结构方案阶段的风道优化、样机阶段的热测试确认、量产阶段的批次抽检。

关键验证指标包括：关键器件表面温度不超过规格书的降额温度上限、外壳表面温度不超过安全触摸温度（金属外壳55度以下、塑料外壳70度以下）、进风口与出风口温差在合理范围内、风扇噪音在额定转速下不超过仪器规格书要求。简盟设计在仪器仪表项目中将热仿真和热测试纳入标准设计流程，确保散热方案在设计阶段就得到验证，而不是在量产阶段才发现问题。

FAQ：仪器仪表散热设计常见问题

被动散热的仪器仪表外壳为什么会烫手？

被动散热通过外壳将内部热量传导到外部，当设备功耗接近被动散热上限时，外壳表面温度可能接近50-55度。金属外壳的导热效率高但表面温度也高，塑料外壳表面温度低但导热效率也低。解决方案是控制设备功耗在被动散热上限以内，或在握持区域增加隔热层。

散热孔必须开在正面吗？

不一定。散热孔的位置取决于内部风道设计和外观策略。如果正面需要保持完整，可以将进风口和出风口设计在侧面或底部。但侧面和底部的散热效率通常低于正面，因为热空气自然上升，底部进风需要克服热空气的上升趋势。

铝合金外壳比塑料外壳散热好多少？

铝合金的导热系数约为130-160 W/m·K，ABS塑料约为0.2-0.5 W/m·K，差距在数百倍。但实际散热效果不仅取决于材料导热系数，还取决于外壳厚度、接触面积和内外对流条件。铝合金外壳可以将被动散热上限从15W提升到30-40W左右。

液冷散热在仪器仪表中应用多吗？

液冷散热在仪器仪表中应用相对较少，主要集中在大功率密度的高端精密仪器。原因是液冷系统增加了复杂度、成本和维护要求。但随着设备功率密度持续提升，液冷方案在高端仪器中的应用正在增长。

散热设计应该在设计流程的哪个阶段介入？

散热设计应该在产品概念定义阶段就介入。在功能定义阶段就需要进行热量预算分析，确定设备总功耗和关键器件功耗分布。在外观方案阶段就需要进行热仿真验证，确保散热方案不会过度限制外观设计自由度。越晚介入散热设计，修改成本越高。

小型化设备的散热设计有什么特殊挑战？

小型化设备的散热挑战包括：散热面积减小（外壳表面积与体积比下降）、内部空间紧凑导致风道设计困难、热源集中导致局部热点问题加剧。小型化设备的散热设计需要更高精度的热仿真和更紧密的外观-结构-散热协同设计。
