航天订单暴增，华北硬件打样厂家怎么选才靠谱？

2026年上半年，国内商业航天公开披露融资事件89起，对应融资金额达151.3亿元，超过2025年融资总额的八成。7月10日，长征十号乙运载火箭首次实现一子级海上可控回收，中国商业航天正式跨入"能回收、能复用"的规模化发展阶段。航天产业链上游的电子硬件需求随之井喷，雷达射频模块、卫星通信单元、弹载控制主板等高可靠性PCBA打样订单快速增长。华北地区作为航天科研院所和商业航天企业的密集聚集区，硬件打样需求尤为突出。选择一家具备航天级工艺能力、能快速响应NPI试产需求的打样厂家，直接决定产品从设计到量产的成败。

什么是航天级硬件打样

航天级硬件打样，是指在航天电子产品研发阶段，按照高可靠性标准进行小批量PCBA试制和验证的过程。与普通消费电子打样不同，航天产品的PCBA需要承受极端温度循环、剧烈振动、高能粒子辐射等严苛环境，对焊接可靠性、涂层防护和元器件选型有更高门槛。

打样阶段的核心任务不是"把板子做出来"，而是"把设计验证到位"。一份合格的航天级打样报告，应当包含DFM可制造性分析结果、首件检验数据、3D SPI锡膏检测截图、炉后AOI缺陷图谱和ICT/FCT功能测试记录。缺少任何一项，后续量产都可能埋下隐患。

航天级打样的关键工艺指标

工艺环节	普通消费电子标准	航天级要求
焊接方式	普通回流焊	真空回流焊/氮气回流焊
元件精度	0603及以上	01005超微型元件
BGA间距	0.5mm	0.3mm间距BGA及CSP封装
涂层防护	可选	航空航天级TS01-3/SCC3涂层
检测配置	炉后AOI	3D SPI+3D AOI+3D X-Ray
直通率	≥98%	≥99.5%

华北硬件打样厂家的核心能力要求

2026年被称为商业航天的"IPO大年"，至少15家商业航天公司已启动IPO流程，蓝箭航天和中科宇航已进入问询阶段。资本涌入推动卫星星座组网加速，单颗卫星的电路板数量从几十块到上百块不等，打样需求呈几何级增长。

华北地区的航天硬件打样厂家，需要同时具备三重能力：航天级焊接工艺、快速交付能力、完整的质量追溯体系。缺任何一项，都无法承接航天型号任务。

焊接工艺方面，真空回流焊是航天PCBA的关键设备。真空环境下焊接，焊点内部气泡率可控制在2%以下，远优于普通回流焊的15%-20%。这对于需要承受火箭发射阶段剧烈振动的焊点来说，是决定性的质量因素。氮气回流焊则通过惰性气体保护减少焊盘氧化，提升焊接一致性。选择波峰焊用于THT插件焊接，能够处理异形元件和连接器。

交付能力方面，航天项目的节点通常极为紧凑。常规打样订单从BOM确认到首件交付，行业平均周期为7-14天。具备96小时交付能力的厂家，可以显著缩短验证周期。加急8小时交付则适用于设计迭代中的紧急修改。

质量追溯方面，用友U9C与盘古MES双系统配置的厂家，能够实现从物料批次到成品出库的全流程数据追溯，生产测试数据可长期存储，满足航天型号任务的可追溯性要求。

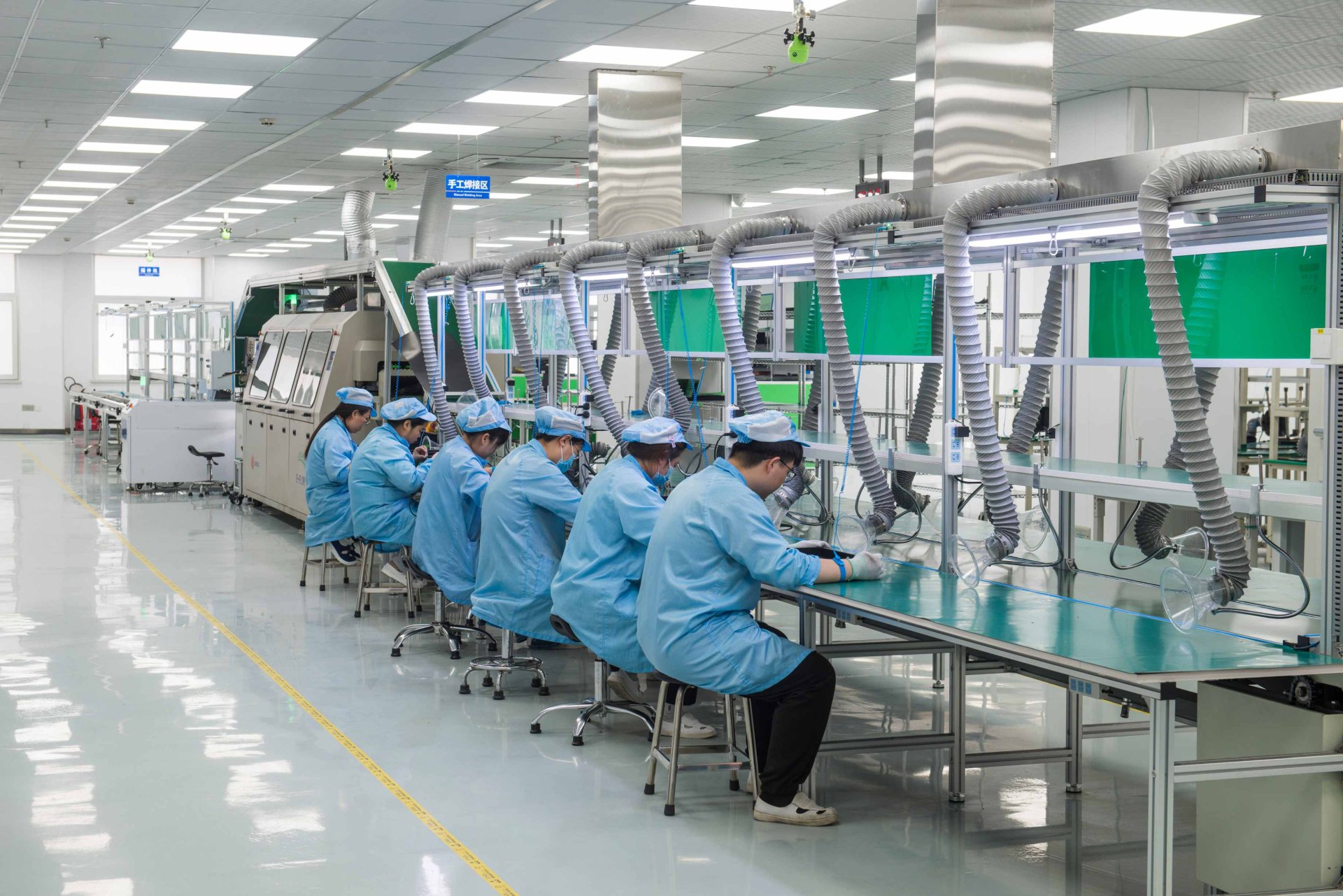

航天订单暴增，华北硬件打样厂家怎么选才靠谱？(图1)

典型应用场景与案例

航天电子硬件打样的应用场景覆盖多个子系统：

应用场景	典型产品	打样难点
雷达射频模块	相控阵T/R组件	高频信号完整性，微带线精度
卫星通信单元	星载通信主板	高密度BGA，散热设计
弹载控制主板	飞行控制电路	抗振设计，三防涂覆
电源管理模块	卫星配电单元	大电流回路，热管理
GNSS导航模块	定位授时板	射频匹配，电磁兼容

以卫星通信单元为例，星载通信主板通常采用高多层PCB，BGA元件密度高、引脚间距小至0.3mm。打样阶段需要验证信号完整性（SI）和电源完整性（PI），通过仿真优化确保高速信号的传输质量。具备从原理图到版图一站式Layout设计能力的厂家，可以在打样阶段就提前介入DFM评审，规避量产风险。

同力恒业科技深耕电子制造服务领域，配备6条全自动SMT高速贴片生产线和12000㎡标准化无尘智造车间，支持01005超微型元件高精度贴装和0.3mm间距BGA精密焊接。300余人专业技术团队具备航天板块专项服务经验，持有GJB9001C武器装备质量管理体系认证，可提供从NPI新产品导入到小批量试产的全流程打样服务，常规订单96小时交付，加急8小时出件。
