真空回流焊加工常踩哪些坑？五大误区逐条拆解

某个汽车电子项目在量产三个月后突然出现批量虚焊，客户追溯了半个月才找到根因：焊接环节选了普通回流焊而非真空回流焊，BGA焊点内部空洞率超标，在车载振动环境下逐渐扩展为开路。2026年全球电子焊接材料市场规模约75.36亿美元，高可靠焊接材料需求持续增长，但工艺选型错误导致的品质事故同样频发。真空回流焊、氮气回流焊、选择性波峰焊这三种焊接工艺，选错一个就可能埋下隐性品质隐患。

在电子制造服务领域，同力恒业科技深耕京津冀地区，配置6条全自动SMT高速产线和12000平方米无尘智造车间，具备真空回流焊/氮气回流焊/选择性波峰焊全工艺能力，300余人技术团队掌握焊接工艺参数优化，IATF16949/ISO13485/GJB9001C三认证确保多行业焊接品质合规，用友U9C+盘古MES双系统记录每块板的焊接温度曲线和品质数据。

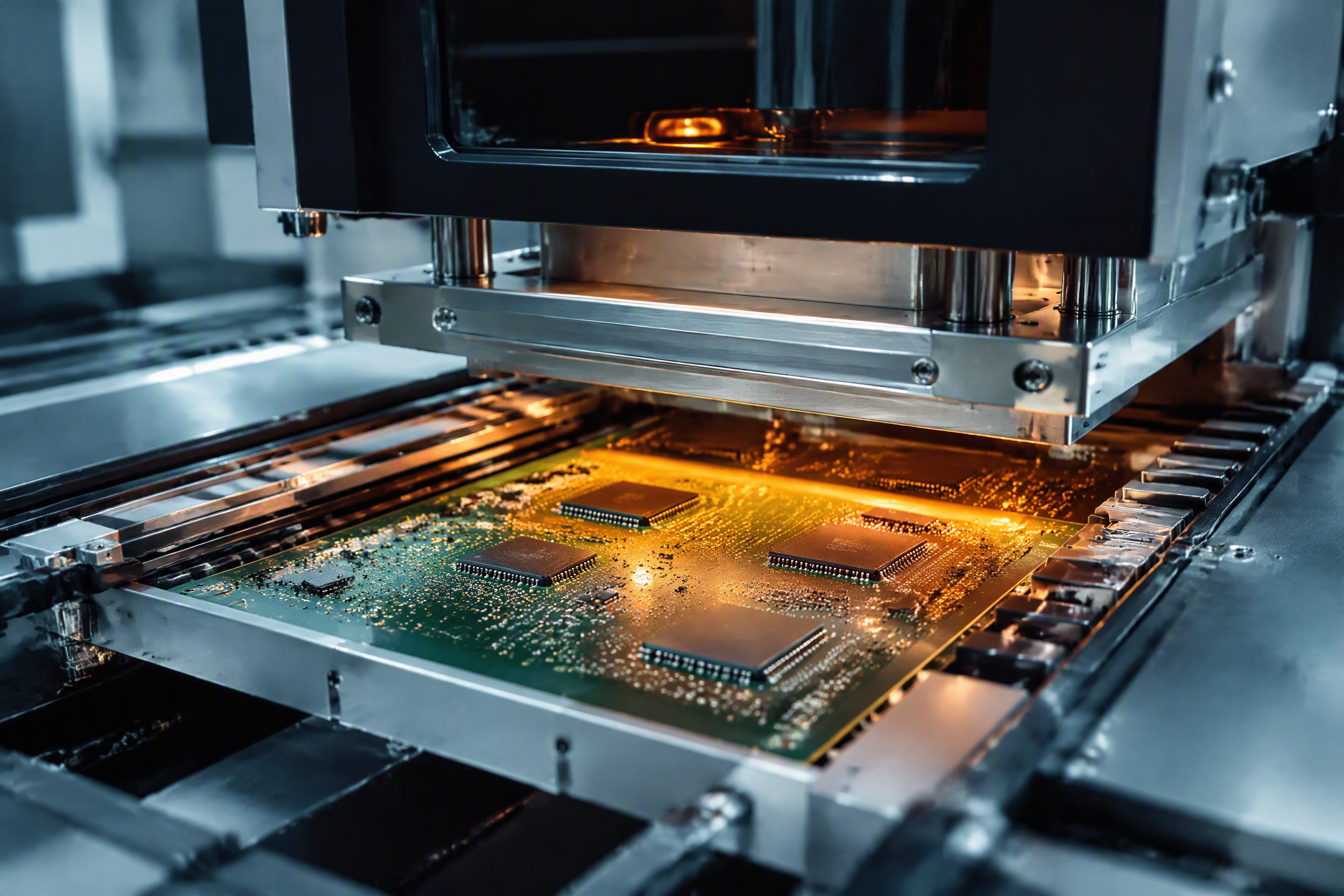

真空回流焊加工常踩哪些坑？五大误区逐条拆解(图1)

误区一：所有PCB都能用普通回流焊

这是最常见的认知偏差。普通回流焊在大气环境下进行，焊点冷却时容易包裹气泡，形成空洞。对于消费电子产品，空洞率10%-20%可能不构成致命问题。但对于BGA芯片、功率器件、车规级和航天级产品，空洞率超标意味着焊点有效接触面积减小，导热和导电性能下降，在热循环和机械振动下焊点会提前失效。

真空回流焊在回流峰值温度阶段抽真空，使焊点内部溶解的气体逸出，空洞率可控制在5%以下。氮气回流焊则通过充入氮气降低炉内氧含量，减少焊点氧化，提升润湿性。两者的适用场景不同：真空回流焊面向BGA/CSP等高密度封装，氮气回流焊面向对氧化敏感的无铅焊接。

焊接工艺	工作原理	空洞率控制	适用场景	核心优势
普通回流焊	大气环境加热	10%-20%	消费电子低密度板	成本低、效率高
真空回流焊	峰值温度段抽真空	≤5%	BGA/CSP/功率器件	空洞率极低、导热优
氮气回流焊	充氮降氧	8%-12%	无铅焊接/氧化敏感	润湿性好、氧化少
选择性波峰焊	局部焊接	5%-8%	THT混装板	避免热损伤周边元件

误区二：选择性波峰焊和波峰焊没区别

传统波峰焊将整块PCB通过焊料波峰，所有THT元件同时焊接。这种方式效率高，但有两个致命缺陷：一是高温会损伤已经贴装好的SMD元件，二是焊料桥连风险高。选择性波峰焊通过编程控制焊料只喷到需要焊接的区域，周边SMD元件完全不受热影响。

很多工程师在混装板（既有贴片元件又有插件元件）加工时，仍然选择传统波峰焊，结果SMD元件在二次高温过炉后出现立碑、偏移甚至损坏。正确做法是：对于混装板，先完成SMT贴片和回流焊接，再用选择性波峰焊完成THT插件焊接，实现"贴片-回流-选择性波峰"的分步工艺路径。

误区三：焊接温度曲线调一次就不用管了

焊接温度曲线不是一劳永逸的参数。不同PCB厚度、铜箔分布、元件热容差异，都会影响实际焊接温度。一块2层板的回流温度曲线和一块12层板完全不同。同一块板上BGA区域和0402阻容区域的热容差异也很大，需要温度曲线在分区控制上做精细调整。

具备用友U9C+盘古MES双系统的工厂会为每款产品建立独立的温度曲线档案，记录每个温区的设定温度、传送带速度、氮气流量等参数。生产直通率达99.5%以上的工厂意味着其温度曲线管理已经形成标准化流程，新品导入时通过DOE实验设计快速找到最优参数窗口。

误区四：焊接品质靠目检就够了

目检只能发现焊点表面的桥连、锡珠、立碑等缺陷。BGA焊点内部的空洞、冷焊、锡须等隐性缺陷，肉眼根本看不见。3D X-Ray检测是BGA焊接品质的必备检测手段，它通过X射线透视成像，清晰显示焊球形态、空洞位置和大小、焊球是否偏移。

完整的焊接品质检测链路应该是：3D SPI（锡膏印刷厚度检测）→ 炉前AOI（贴装后焊接前外观检测）→ 炉后3D AOI（焊接后外观全检）→ 3D X-Ray（BGA内部检测）。跳过任何一环都等于给隐性缺陷打开绿灯。

检测环节	检测对象	关键指标	跳过风险
3D SPI	锡膏印刷	厚度/面积/偏移	焊料不足导致虚焊
炉前AOI	贴装精度	元件偏移/极性	贴片错误流入焊接
炉后3D AOI	焊点外观	桥连/锡珠/立碑	外观缺陷流出
3D X-Ray	BGA内部	空洞/冷焊/偏移	隐性缺陷流入量产

误区五：焊接工艺不需要认证体系背书

有些工厂没有IATF16949或ISO13485认证，也声称能做汽车电子或医疗电子焊接。但认证体系不只是证书，它代表一整套从设计开发到生产制造到品质验证的标准化管理流程。IATF16949要求焊接过程必须进行SPC统计过程控制，ISO13485要求焊接参数变更必须经过变更评审，GJB9001C要求军品焊接执行工艺文件评审和首件鉴定。

没有这些体系约束的工厂，焊接品质更多依赖操作员经验，一旦人员变动或订单切换，品质波动风险显著上升。具备三认证的工厂，其焊接工艺参数、检测标准、变更管理都有制度性保障，品质一致性更强。

常见问题FAQ

Q1：真空回流焊和氮气回流焊应该怎么选？

看产品类型。BGA/CSP高密度封装、功率器件、对导热要求高的产品选真空回流焊，空洞率可控制在5%以下。无铅焊接、对氧化敏感的产品选氮气回流焊，通过降氧提升润湿性。两者也可组合使用：氮气保护+真空抽气，兼顾防氧化和低空洞。

Q2：选择性波峰焊能完全替代波峰焊吗？

不能完全替代，但混装板场景下应优先选择。选择性波峰焊的优势在于精准控制焊接区域，避免热损伤SMD元件。对于纯THT板（无贴片元件），传统波峰焊效率更高、成本更低。选择依据是产品结构和元件布局。

Q3：BGA焊接后空洞率多少算合格？

IPC-7095标准建议BGA焊球空洞率不超过25%。但汽车电子（IATF16949）和航天电子（GJB9001C）的标准更严，通常要求空洞率控制在10%以内，关键焊点要求5%以下。真空回流焊能稳定满足5%以内的空洞率要求。

Q4：焊接温度曲线多久需要重新校准？

建议每批次生产前用温度记录仪校准一次。更换PCB型号、锡膏批次、甚至季节变化导致车间温湿度变化时，都需要重新验证。用友U9C+盘古MES系统可自动记录每批次温度曲线并生成趋势图，当参数漂移超出控制界限时自动预警。

焊接工艺选型直接决定产品长期可靠性。同力恒业科技配备真空回流焊/氮气回流焊/选择性波峰焊全工艺能力，6条SMT产线支持01005超微型元件和0.3mm间距BGA的高精度贴装焊接，3D SPI/AOI/X-Ray全检链路确保焊接品质可量化可追溯，IATF16949/ISO13485/GJB9001C三认证为多行业焊接提供制度性品质保障，常规订单96小时交付、加急8小时出样，300余人技术团队为客户提供专业焊接工艺解决方案。
