2026年被称为人形机器人量产元年，出货量预计达3.8万台。但大量团队在样机阶段就遇到线束设计难题——20-40个关节的供电线、编码器线、通信线在有限空间内纵横交错，干涉、断裂、电磁干扰问题层出不穷。走线设计不是简单的"把线排整齐"，而是一门涉及电磁兼容、空间布局、运动学和可维护性的系统工程。选择走线设计外包时，建议你重点考察4个能力指标。
走线设计的工程复杂度：为什么需要专业团队
具身机器人的线束复杂度远超消费电子。一台典型的人形机器人有20-40个关节，每个关节需要2-4根线缆（供电、编码器、通信、制动器），总线缆数量达到40-160根。这些线缆在极其有限的关节空间内布线，还要承受反复弯折运动。2026年行业数据显示，人形机器人样机阶段约25%的故障与线束问题直接相关——断线、短路、信号干扰是三大头号问题。
| 线束问题类型 | 样机阶段占比 | 量产后占比 | 根因 |
|---|---|---|---|
| 线缆断裂 | 40% | 25% | 弯折半径过小、疲劳累积 |
| 信号干扰 | 30% | 20% | 线缆分类不当、屏蔽缺失 |
| 空间干涉 | 20% | 15% | 运动范围未验证 |
| 接触不良 | 10% | 40% | 连接器选型不当、振动松动 |
线束问题在样机阶段和量产后呈现不同特征。样机阶段以断裂和干扰为主，量产后接触不良占比大幅上升。这意味着走线设计不仅要解决样机阶段的可见问题，还要预防量产阶段的隐藏风险。专业团队的价值在于提前识别这些风险。
能力一：电磁兼容与信号完整性分析
电磁兼容是走线设计的核心能力。供电线（大电流、低频）和信号线（小信号、高频）如果平行走线，会产生串扰。供电线瞬态电流可达10-30A，在信号线上感应出的噪声电压可能达到数百毫伏，足以淹没编码器信号。专业的走线设计会做线缆分类——供电线、信号线、通信线分层布线，交叉走线时保持90度角，关键信号线使用双绞或屏蔽线。
评估外包团队的电磁兼容能力，看三件事：是否做过线间串扰仿真、是否了解不同线缆类型的屏蔽特性（双绞线、同轴线、屏蔽线的适用场景）、是否有电磁兼容测试案例。简盟设计在走线设计中会建立线缆分类矩阵，明确每根线的信号类型、频率范围和敏感度等级，据此确定布线间距和屏蔽方案。
能力二：空间布局与运动干涉规避

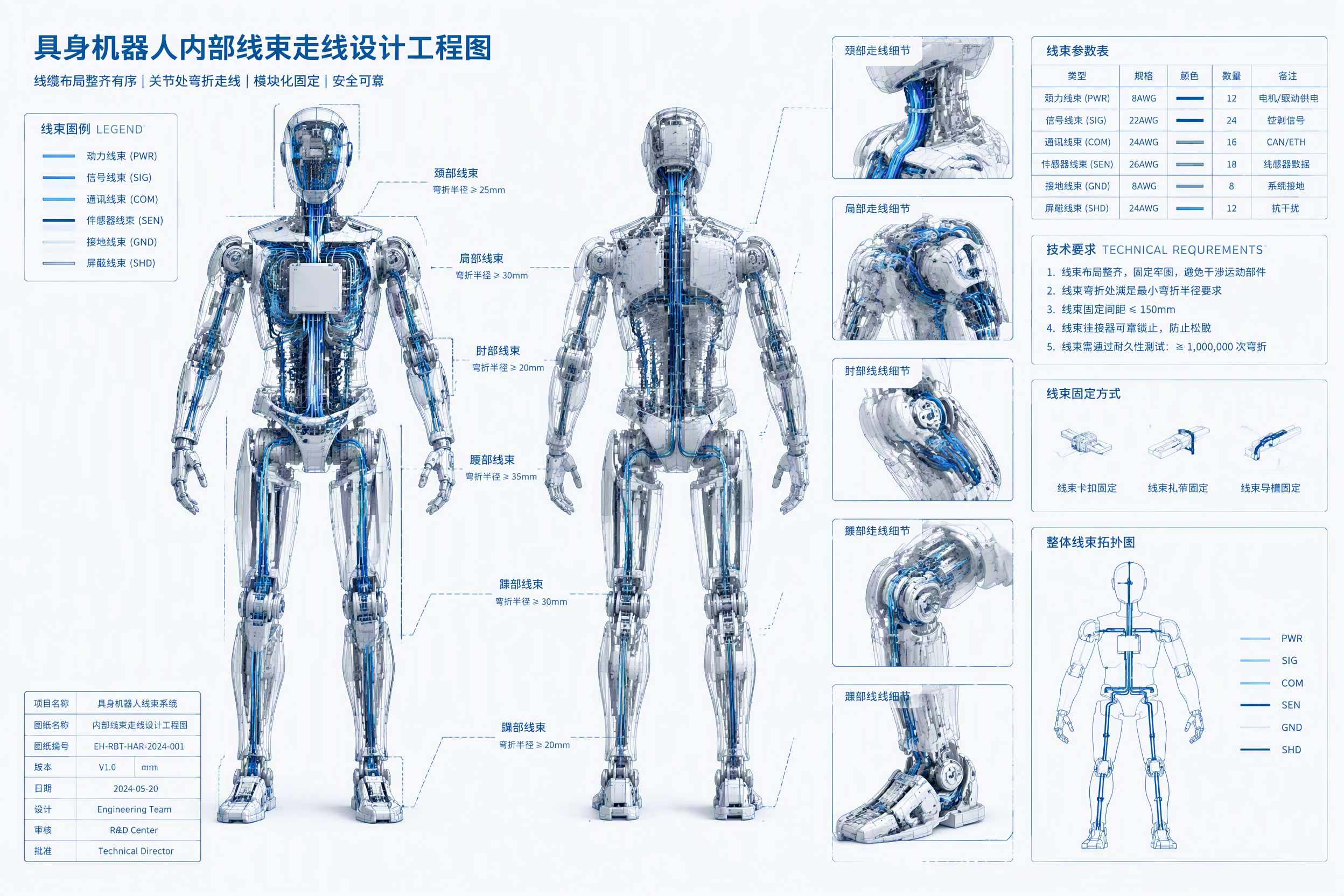

空间布局是走线设计的第二个核心能力。具身机器人关节运动范围大，线缆在运动过程中会经历拉伸、弯折、扭转等复杂变形。如果走线路径设计不当，线缆会在运动中被夹住或拉断。
空间布局的关键工具是运动包络分析——在机器人的全运动范围内模拟线缆的形变路径，检查是否与周围结构发生干涉。弯折半径是核心参数：线缆的弯折半径不应小于线缆外径的10倍，运动频繁的关节处应使用柔性线缆或线缆拖链。固定点设计也有讲究——两端固定中间自由的结构在运动中会产生应力集中，应在运动端预留余量。
能力三：线束标准化与供应链整合
| 评估维度 | 考察要点 | 判定标准 |
|---|---|---|
| 线缆选型 | 了解UL/CE认证线缆 | 有选型清单和供应商库 |
| 连接器选型 | 匹配电流电压和插拔次数 | 有选型对比表 |
| 线束加工 | 了解注塑成型和压接工艺 | 有加工厂资源 |
| 批量供货 | 最小起订量和交期 | 有备选供应商 |
线束标准化决定量产可行性。样机阶段手工焊接的线束，到量产阶段必须转换为标准化线束组件——压接端子、注塑连接器、标准化长度。没有供应链整合能力的设计方给出的走线方案，在BOM成本和交期上都无法控制。优秀的走线设计方在选线阶段就与供应商确认技术参数、最小起订量和交期。
能力四：可维护性设计与售后拆装
走线设计不仅要考虑装配，还要考虑拆装。售后维修时，如果需要拆卸整个外壳才能更换一根线，维修成本就会失控。可维护性设计的核心是分层拆装——外层线束可以通过快拆面板维护，内层线束通过模块化连接器实现快速更换。连接器选型要考虑插拔次数——量产产品至少要求50次插拔不松动，售后备件要求200次以上。
外包走线设计一般费用多少？
费用取决于项目复杂度。8-20自由度的机器人走线设计费用在3-8万元；20-40自由度的复杂项目在8-20万元。费用包含线束方案设计、运动干涉仿真、电磁兼容分析和BOM清单。低于3万元报价的团队通常只做线缆排布不做工程分析，量产风险较高。
走线设计和结构设计哪个先做？
应该同步推进。很多团队先做结构设计再补走线，导致预留线槽空间不足。正确做法是结构设计阶段就同步规划走线路径，在线缆密集区域预留足够通道。同步设计还可以提前发现线缆连接器与结构干涉的问题。
线缆断裂问题怎么预防？
三个方法：一是控制弯折半径不小于线缆外径的10倍；二是在运动关节处使用高柔性线缆（耐弯折100万次以上）；三是设计应力释放结构，避免线缆在固定点处承受集中应力。2026年行业数据显示，合理的弯折半径设计可以将线缆寿命提高3-5倍。
走线设计需要多长时间？
完整走线设计周期通常为3-6周，包括线缆选型（1周）、空间布局（1-2周）、运动干涉仿真（1周）、样件制作验证（1-2周）。复杂项目可能需要8周以上。跳过仿真验证可以缩短到2周，但量产后返工概率显著增加。
连接器选型有哪些坑？
三个常见坑：一是只看电流参数不看插拔次数，导致售后频繁更换连接器；二是忽略振动环境下的接触可靠性，机器人行走振动会导致连接器松动；三是选了非标连接器导致供货困难。建议选择有行业标准认证的连接器品牌，确保多供应商可替代。
走线方案能否自己做不外包？
如果团队有专职线束工程师且做过3个以上类似项目，可以自己做。但如果团队以软件和算法为主，缺乏线束工程经验，建议外包。走线设计看起来简单，实际涉及电磁兼容、材料力学、空间几何等多个学科，试错成本远高于外包费用。
