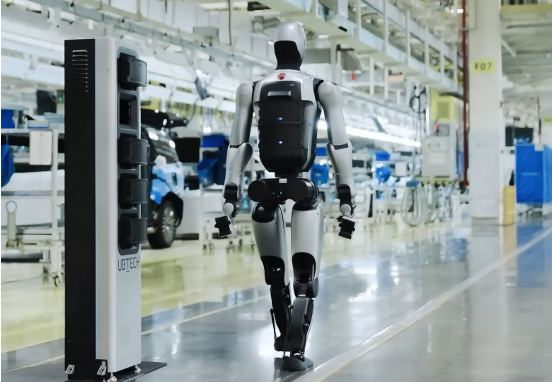

2026年世界机器人大会传递出明确信号：人形机器人正从实验室的5分钟演示走向工厂8小时连续作业。中商产业研究院数据显示，2026年中国人形机器人出货量预计达3.8万台。量产化带来的首要挑战不是算法，而是结构设计的模块化水平。本指南从分件策略到装配验证，系统拆解具身机器人模块化设计的全流程关键节点。
第一阶段：分件策略——从功能模块到物理分件
模块化设计的起点不是画外观图，而是建立功能模块到物理分件的映射关系。人形机器人通常包含头部模块（视觉+语音）、躯干模块（计算+电源）、上肢模块（操作+触觉）、下肢模块（移动+平衡）四大功能区域。
分件策略的核心原则是"功能内聚、接口标准化"。同一功能区域内的零件应尽量集成在同一分件中，减少跨区域的连接器和线束。不同功能区域之间的接口应标准化，便于独立替换和升级。
| 功能模块 | 核心组件 | 分件策略 | 接口标准 |
|---|---|---|---|
| 头部 | 相机阵列+语音板 | 一体化头壳 | 圆形法兰+航插 |
| 躯干 | 计算单元+电池 | 前后壳对开 | 背板+卡扣 |
| 上肢 | 关节模组+线束 | 臂段独立分件 | 航插+快锁 |
| 下肢 | 驱动器+足底 | 大腿小腿分段 | 法兰+螺栓 |
分件设计中最容易犯的错误是"分得太碎"。每个分件都意味着一个模具、一套装配工序、一套公差链路。分件数量过多会导致模具成本激增、装配效率下降、公差累积超标。建议将分件数量控制在15-25件之间，根据机器人复杂度和目标产量调整。
简盟设计在具身机器人模块化设计中，会先建立功能-物理映射矩阵，将每个功能需求对应到物理分件，再通过装配仿真验证分件方案的可行性，确保每个分件既满足功能内聚又便于独立制造和组装。
第二阶段：接口设计——模块间的连接和密封
分件策略确定后，接口设计是模块化设计的第二个关键环节。接口不仅是物理连接，还包括电气连接、信号传输、密封防护四个维度。
接口设计的核心矛盾是"可维护性与可靠性之间的平衡"。可维护性要求接口快拆快装，可靠性要求接口在长期振动和冲击下不松动。这两个需求在机械设计上往往是矛盾的，需要通过结构创新来调和。
| 接口类型 | 连接方式 | 拆装时间 | 可靠性 | 适用部位 |
|---|---|---|---|---|
| 法兰+螺栓 | 机械锁紧 | 5-10分钟 | 高 | 髋关节/膝关节 |
| 快锁卡扣 | 弹簧锁紧 | 30秒-1分钟 | 中 | 臂段/头部 |
| 航插连接器 | 电气+机械 | 10-30秒 | 高 | 传感器/线束 |
| 磁吸接口 | 磁力吸附 | 5秒 | 低 | 外壳/装饰件 |
接口设计需要同步规划线束走向。人形机器人全身有20-40个关节，每个关节都有动力线和信号线，线束总量可能超过100根。如果接口设计和线束走向不同步规划，装配时线束会被挤压、弯折甚至切断。正确做法是在接口设计阶段就建立线束3D走向模型，模拟全运动范围内的线束动态，确保线束在任何姿态下都有足够的弯曲半径和活动余量。
公差链路分析与装配验证
模块化设计的第三个关键环节是公差链路分析。每个分件都有制造公差，多个分件装配后公差会累积。如果公差链路分析不充分，装配时可能出现间隙过大（晃动）或间隙过小（干涉）。
公差分析的标准流程：建立装配体的尺寸链路图，识别关键装配尺寸的组成环和封闭环，用极值法或统计法计算封闭环的公差范围，确认是否满足装配要求。对于关键装配尺寸（如关节轴的同轴度、外壳对缝的间隙），建议用统计法（RSS）而非极值法，因为极值法过于保守，会导致制造成本不必要的增加。
第三阶段：可制造性验证——从设计到模具
模块化设计的最终验证在可制造性分析（DFM）阶段。每个分件的设计方案都要经过DFM审查，确认在目标工艺（注塑/CNC/压铸）下可量产。
DFM审查的核心要点包括：分件的最小壁厚是否满足注塑工艺要求（通常不小于1.2mm）；是否存在无法脱模的倒扣结构；分件之间的装配公差是否可实现；是否有足够的加工基准面用于CNC定位。
| DFM审查项 | 注塑件要求 | CNC件要求 | 压铸件要求 |
|---|---|---|---|
| 最小壁厚 | 1.2mm | 0.5mm | 1.5mm |
| 脱模斜度 | 1-3度 | 无要求 | 1-2度 |
| 倒扣结构 | 需要滑块 | 无限制 | 需要滑块 |
| 表面纹理 | 可做皮纹 | 可做拉丝 | 可做喷砂 |
DFM审查的输出是一份可制造性分析报告，列出所有需要修改的设计特征和建议修改方案。这份报告需要在模具开发前完成评审，因为模具一旦开好，修改成本极高。行业数据显示，模具开发阶段的修改成本是设计阶段的3-5倍，而量产后的修改成本更是达到10倍以上。
总结
具身机器人模块化设计是一个从分件策略到接口设计到可制造性验证的系统工程。分件策略决定了产品的架构基础，接口设计决定了模块间的连接可靠性，公差分析和DFM验证决定了量产可行性。三个阶段必须按序推进，前一个阶段的输出是后一个阶段的输入，不能跳跃执行。
FAQ
问：分件数量多少比较合理？
答：对于人形机器人，建议将分件数量控制在15-25件之间。分件太少会导致单个模具过于复杂、制造难度大；分件太多会导致装配工序增多、公差累积过大。具体数量需要根据机器人复杂度、目标产量和成本约束综合确定。
问：快锁卡扣和螺栓连接哪种更好？
答：没有绝对的好坏，取决于使用部位和维护需求。高频拆装部位（如头部、外壳）建议用快锁卡扣，低频维护部位（如关节、底盘）建议用螺栓连接。关键受力部位不建议用卡扣，因为卡扣在长期振动下的可靠性不如螺栓。
问：公差分析用什么方法？
答：对于关键装配尺寸，建议用统计法（RSS）分析，考虑各组成环公差的统计分布。对于安全关键尺寸，建议用极值法分析，确保最坏情况下也能满足要求。两种方法结合使用，在保证可靠性的前提下控制制造成本。
问：3D打印样件可以做装配验证吗？
答：可以做装配路径验证和干涉检查，但不能做公差验证。3D打印的尺寸精度和表面粗糙度与注塑/CNC不同，装配间隙和手感会有差异。公差验证必须用目标工艺制作的样件进行。
问：模块化设计对供应链有什么影响？
答：模块化设计有利于供应链分散采购。不同分件可以由不同供应商制造，降低单一供应商依赖。但模块化也要求接口标准严格统一，供应商必须按照接口规范制造，否则装配时会出现兼容性问题。
问：模块化设计和一体化设计哪个成本低？
答：取决于产量规模。小批量时，模块化设计因为模具数量多，成本可能更高。大批量时，模块化设计有利于分散制造、并行生产和不良品隔离，综合成本更低。人形机器人产量在千台以上时，模块化设计的成本优势开始显现。
