2026年人形机器人产业正式进入量产元年，全球上半年出货量约1.91万台，中国制造商占比超过97%。但在量产落地的过程中，关节设计问题成为整机故障的头号原因。行业调研数据显示，具身机器人样机到量产阶段，超过60%的返工集中在关节模块。电机选型不当、扭矩余量不足、散热设计缺失、疲劳寿命未验证——这四个坑踩中任何一个，轻则关节卡死需要更换，重则整机报废损失数十万。
本文从关节设计的工程实践出发，拆解四个高频踩坑点，并给出每个坑的排查清单和正确做法，帮助团队在开模前规避风险。

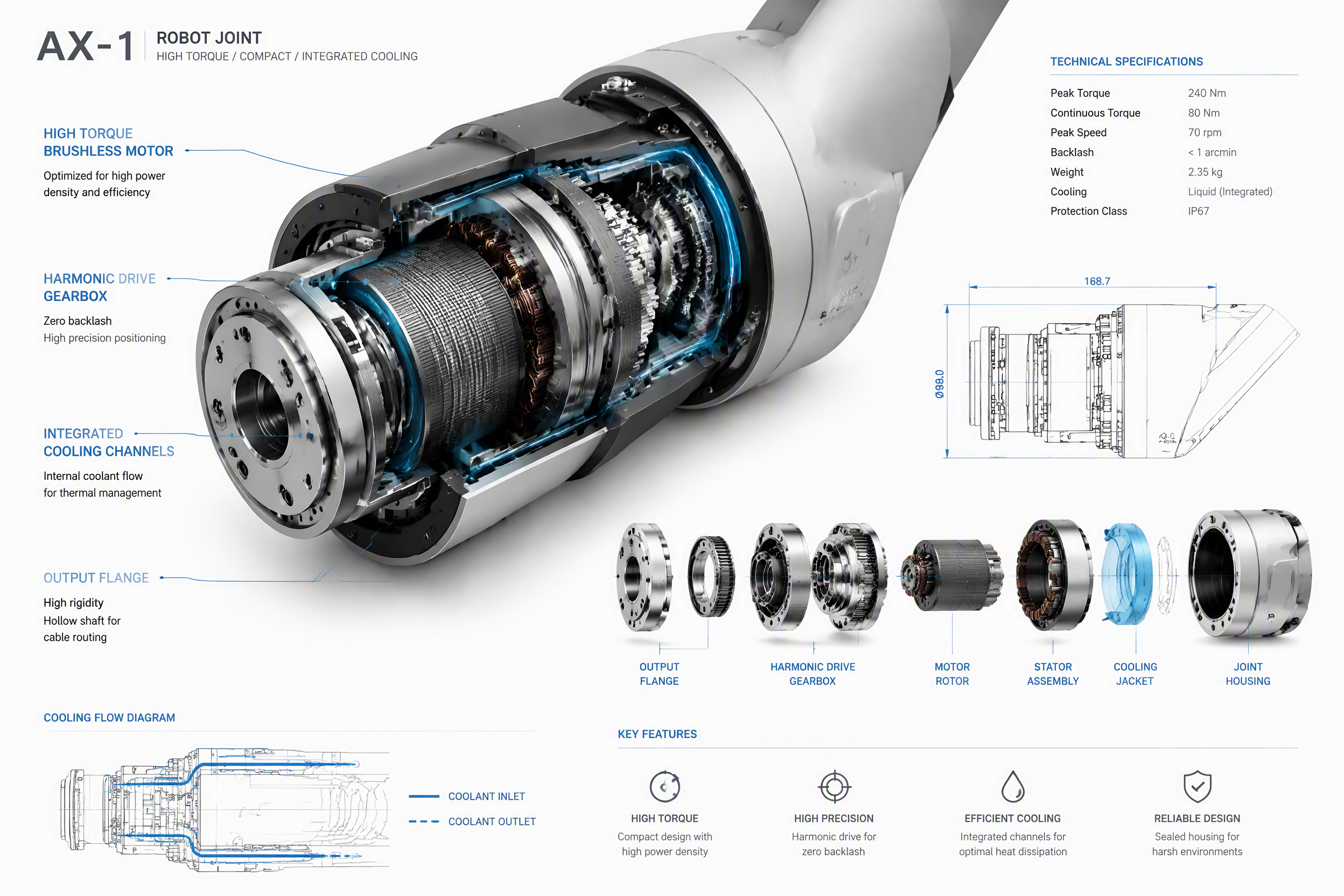

坑一：电机选型只看参数表，不验证实际工况
具身机器人关节电机的选型，最常见的错误是直接对照供应商参数表选型。参数表上的额定扭矩、峰值扭矩都是在特定测试条件下的数据，放到实际工况中往往大打折扣。
实际工况与参数表数据的偏差主要体现在三个方面：负载特性不匹配（机器人运动时存在冲击负载和交变负载，与参数表的恒定负载测试条件不同）、环境温度影响（电机在40°C环境下的持续扭矩输出比25°C标称值下降15%-20%）、控制方式差异（位置控制模式下的扭矩响应特性与扭矩控制模式不同）。
| 选型误区 | 具体表现 | 后果 | 正确做法 |
|---|---|---|---|
| 只看额定扭矩 | 未考虑冲击负载系数 | 关节过载烧毁电机 | 额定扭矩×1.5安全系数 |
| 忽略环境降额 | 高温环境下持续工作 | 扭矩下降导致运动失效 | 按实际环境温度查降额曲线 |
| 未验证控制模式 | 位置控制下扭矩响应不足 | 运动抖动、定位精度差 | 样机阶段实测扭矩-速度曲线 |
| 忽略减速比匹配 | 减速比过大导致响应迟钝 | 动态性能差、能耗高 | 匹配运动频率和精度需求 |
简盟设计在具身机器人关节选型阶段，会要求供应商提供不同工况下的扭矩-速度-温度三维特性曲线，而非仅看参数表峰值。在样机验证阶段，通过扭矩传感器实测关节在真实运动轨迹下的瞬时扭矩波形，确保电机选型有足够余量。
坑二：扭矩余量留不够，运动峰值直接过载
很多团队在关节设计时，扭矩余量只留了20%-30%，觉得够用了。但实际运动中，机器人起步、急停、跌倒自恢复等工况会产生远超预期的瞬时扭矩峰值。
2026年世界机器人大会上，多款人形机器人展示了跑步、跳跃等高动态运动能力。天工Ultra机器人100米实测成绩达9秒32，峰值速度14.5m/s，这意味着关节在高速运动中承受的冲击扭矩可达额定值的3-5倍。如果余量不够，电机直接过载保护，机器人瞬间失去动力，在高速运动中摔倒的后果不堪设想。
扭矩余量的设计逻辑应该分三个层级考虑：
- 稳态余量：正常运行时的持续扭矩余量，建议≥50%
- 瞬态余量：冲击负载下的瞬时扭矩余量，建议≥200%
- 极限余量：跌倒碰撞等极端工况下的机械强度余量，建议≥300%
| 工况类型 | 扭矩特征 | 余量要求 | 验证方法 |
|---|---|---|---|
| 正常行走 | 稳态扭矩，波动小 | ≥50% | 扭矩传感器实测 |
| 起步急停 | 冲击扭矩，持续0.1-0.5秒 | ≥200% | 动态扭矩测试 |
| 跌倒碰撞 | 瞬时峰值，持续<0.1秒 | ≥300% | 跌落测试+有限元分析 |
| 长期运行 | 疲劳累积，性能衰减 | ≥30%衰减余量 | 1000小时疲劳测试 |
坑三：散热设计被忽视，关节高温降效
关节电机的散热问题是具身机器人设计中最被低估的坑。关节模块空间紧凑，电机、减速器、驱动器集中在一个狭小腔体内，运行时热量快速积累。如果散热设计不到位，电机温度超过80°C后，永磁体磁通量下降，扭矩输出同步降低，进入恶性循环。
行业数据显示，未做散热设计的关节模块，连续工作30分钟后温度可达90°C以上，扭矩输出下降15%-25%。而做了散热设计的关节，同等工况下温度控制在65°C以内，扭矩衰减不超过5%。
关节散热的三个关键设计要素：
- 导热路径：电机定子与外壳之间建立高效导热路径，使用导热硅脂或导热垫填充气隙，热阻降低40%以上
- 散热结构：外壳设计散热鳍片或风道，增加散热面积；关节腔体设置通风孔，形成对流散热
- 材料选择：关节外壳选用铝合金等高导热材料，避免使用纯塑料外壳将热量封闭在腔体内
| 散热方案 | 散热效率 | 成本增加 | 适用场景 |
|---|---|---|---|
| 自然散热（无设计） | 基准 | 0 | 低负载短时运行 |
| 导热垫+散热鳍片 | 提升30%-40% | 低 | 中负载连续运行 |
| 风冷（微型风扇） | 提升50%-60% | 中 | 高负载长时间运行 |
| 液冷（微通道） | 提升70%-80% | 高 | 极高负载极限运动 |
坑四：疲劳寿命未验证，量产后批量失效
样机阶段关节能跑、能动，不等于量产产品能稳定运行几千小时。疲劳寿命未验证是量产阶段最昂贵的坑——样机阶段只跑了几十小时就通过验收，量产产品运行500-1000小时后，轴承磨损、齿轮点蚀、密封圈老化等问题集中爆发，导致批量返修。
2026年行业数据显示，人形机器人关节的平均无故障运行时间（MTBF）从样机阶段的500小时到量产阶段实际只有150-300小时，差距主要来自量产一致性控制和疲劳累积效应。参考GB/T 43075-2023《人形机器人 通用技术要求》，工业级机器人关节的可靠性指标应满足连续运行1000小时无故障。
疲劳寿命验证的三个维度：
- 轴承寿命：计算L10寿命（90%轴承能达到的寿命），并考虑冲击载荷折算。建议L10寿命≥5000小时
- 齿轮疲劳：谐波减速器柔轮的疲劳寿命是关节寿命的瓶颈，需验证在额定扭矩交变载荷下的循环次数
- 密封老化：密封圈在温度循环下的老化速率，影响防护等级的长期维持
| 验证维度 | 测试标准 | 合格判据 | 常见失效模式 |
|---|---|---|---|
| 轴承寿命 | GB/T 6391-2010 | L10≥5000小时 | 滚珠点蚀、保持架断裂 |
| 齿轮疲劳 | ISO 6336 | 交变载荷≥1×10⁶次 | 柔轮裂纹、齿面磨损 |
| 密封老化 | GB/T 7755-2016 | 1000小时无泄漏 | 密封圈硬化、防护降级 |
| 综合MTBF | GB/T 43075-2023 | ≥1000小时 | 系统性失效 |
FAQ
具身机器人关节设计中最容易踩的坑是哪个？
电机选型只看参数表是最常见的坑。参数表上的额定扭矩是在理想条件下测得的，实际运行中的冲击负载、环境温度、控制方式都会导致实际可用扭矩大幅下降。建议在选型时预留50%以上的安全余量，并在样机阶段实测真实扭矩波形。
关节扭矩余量应该留多少？
建议分三个层级：稳态运行余量≥50%，冲击负载瞬态余量≥200%，跌倒碰撞极限余量≥300%。只留20%-30%的余量在高动态运动场景下远远不够，容易导致电机过载保护。
关节散热设计对性能影响有多大？
未做散热设计的关节连续工作30分钟后温度可达90°C以上，扭矩输出下降15%-25%。做好散热设计后，同等工况下温度可控制在65°C以内，扭矩衰减不超过5%。散热设计直接影响关节的持续工作能力和运动稳定性。
量产前如何验证关节疲劳寿命？
需要从轴承寿命、齿轮疲劳、密封老化三个维度验证。轴承L10寿命应≥5000小时，谐波减速器柔轮交变载荷循环次数≥1×10⁶次，密封圈1000小时无泄漏。综合MTBF参考GB/T 43075-2023，工业级应≥1000小时。
关节设计外包给设计公司，需要提供哪些信息？
需要提供机器人的运动场景（工业协作/民生服务/医疗辅助）、负载参数（自重和负载重量）、运动速度和加速度要求、连续工作时间、工作环境温度范围、防护等级要求。简盟设计在接手关节设计项目时，会先做需求分析和工况拆解，再进入选型和结构设计阶段。
谐波减速器在关节设计中的寿命瓶颈怎么解决？
谐波减速器的柔轮是疲劳寿命的瓶颈部件。解决方法包括：选用柔性更好波发生器降低应力集中、优化柔轮材料和热处理工艺提高疲劳强度、在控制策略上限制瞬时反向扭矩减小冲击。样机阶段应做1000小时以上的加速寿命试验验证。
注：本文内容由 AI 辅助生成，仅供参考。
