BGA封装技术演进：从消费电子到算力核心
BGA（Ball Grid Array，球栅阵列封装）通过底部焊球阵列实现芯片与电路板的电气连接，相比传统的QFP（方形扁平封装），在相同封装面积下能容纳更多I/O引脚，且引脚间距更大，焊接可靠性更高。
2026年行业数据显示，BGA封装正从高端应用向中端消费电子渗透。Chiplet小芯片技术的推广，使得2.5D/3D先进封装对贴装精度的要求从传统±0.025mm升级至±0.01mm级别。FCBGA作为高性能计算芯片的主流封装方案，在AI数据中心、自动驾驶域控制器、高性能服务器等场景的需求量持续增长。
| BGA类型 | 典型间距 | 应用领域 | 贴装精度要求 |
|---|---|---|---|
| PBGA（塑料BGA） | 0.8-1.0mm | 消费电子、通信设备 | ±0.05mm |
| CBGA（陶瓷BGA） | 0.5-1.0mm | 航空航天、军工 | ±0.03mm |
| FCBGA（倒装BGA） | 0.3-0.65mm | AI算力、高性能计算 | ±0.01mm |
| CSP（芯片级封装） | 0.3-0.5mm | 移动设备、可穿戴 | ±0.015mm |
BGA贴装工艺链：从锡膏印刷到回流焊接
BGA高精度贴片焊接不是单点操作，而是一条完整的工艺链，每个环节的参数偏差都会累积放大，最终影响焊点质量。
锡膏印刷环节是第一道关口。BGA焊盘面积小、间距密，锡膏量的微小偏差都会导致焊球大小不均。3D SPI（锡膏厚度检测）设备能实时监测每个焊盘的锡膏体积、面积和厚度，将印刷良率控制在99.8%以上。缺少SPI检测的产线，BGA焊接品质基本处于"盲贴"状态。

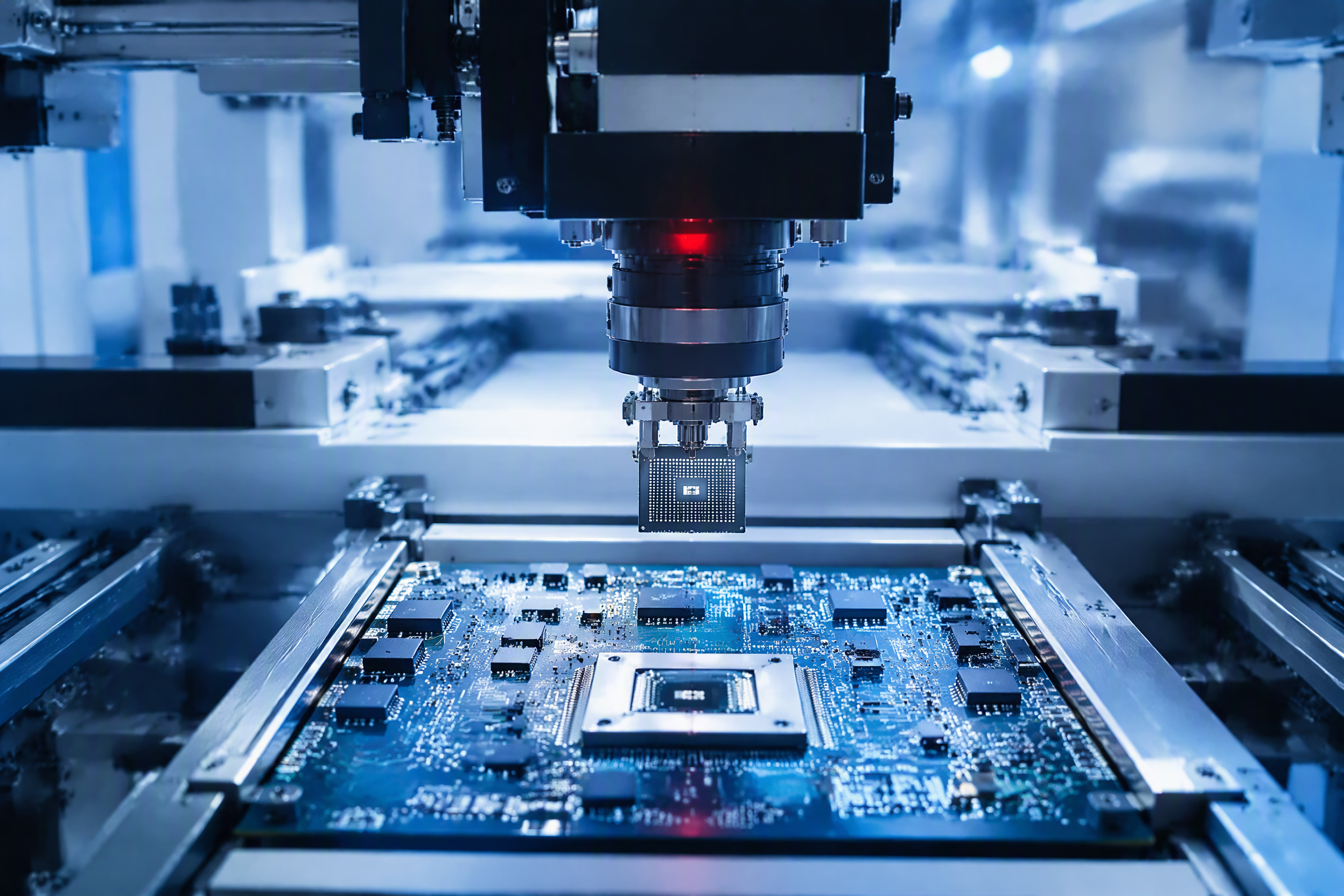

贴装环节的核心在贴片机的视觉对位系统。高精度贴片机通过上下两个摄像头分别捕捉BGA底部焊球阵列和PCB焊盘图案，通过算法计算偏移量并自动补偿。0.3mm间距BGA要求贴装精度达到微米级，普通贴片机难以稳定作业。
回流焊接环节对温度曲线极为敏感。BGA焊球通常使用SAC305合金（熔点约217℃），回流焊温度曲线需要精确控制预热区、恒温区、回流区和冷却区的温度梯度。升温速率过快会导致焊球爆裂，降温速率不当则会引起焊点内部应力集中。真空回流焊和氮气回流焊能显著降低氧含量，减少焊点氧化，提升BGA焊接可靠性。
BGA精密返修：比贴装更具挑战的工艺
BGA返修是电子制造中技术难度最高的工序之一。当BGA焊点出现虚焊、桥接或器件失效时，需要将BGA从电路板上安全移除，清理焊盘残留焊料，重新植球并贴装新器件——整个过程不能损伤周围元件和PCB基材。
返修流程通常包括四个步骤：加热拆卸→焊盘清理→重新植球→对位贴装。每个步骤都依赖专用设备和工艺经验。
| 返修步骤 | 关键控制点 | 常见风险 |
|---|---|---|
| 加热拆卸 | 底部加热温度180-220℃，顶部热风辅助 | 损伤周围元件，PCB翘曲 |
| 焊盘清理 | 吸锡编带配合助焊剂，温度控制在320℃以下 | 焊盘脱落，铜箔损伤 |
| 重新植球 | 植球钢网对位精度，焊球直径一致性 | 植球偏位，焊球大小不均 |
| 对位贴装 | 光学对位系统，底部焊球与焊盘重合度 | 贴装偏移，回流后桥接 |
返修品质的验证依赖X-Ray检测。3D X-Ray设备能从多个角度扫描焊点，检测焊球空洞率、桥接、冷焊等隐性缺陷。行业标准要求BGA焊点空洞率不超过25%，高可靠性场景要求不超过10%。
检测体系：BGA焊点的"隐形防线"
BGA焊点隐藏在器件底部，肉眼无法直接观察，必须依赖专业检测设备构建完整的质量防线。
| 检测环节 | 设备类型 | 检测内容 | 检出能力 |
|---|---|---|---|
| 炉前检测 | 3D SPI | 锡膏厚度、面积、体积 | 印刷不良、偏移 |
| 炉后检测 | 3D AOI | 焊点外观、器件偏移 | 明显外观缺陷 |
| 内部检测 | 3D X-Ray | 焊球空洞、桥接、冷焊 | 隐性焊接缺陷 |
| 功能检测 | ICT/FCT | 电气连接、功能验证 | 电气性能异常 |
完整的检测链路意味着每个BGA焊点都经过四道检测关卡。缺少X-Ray检测的产线，BGA空洞和桥接缺陷将无法被发现，这些隐患可能在产品出厂后数月甚至数年才暴露，后果严重。
BGA焊接的行业应用场景
不同行业对BGA焊接的可靠性要求差异显著。汽车电子的BMS电池管理板需要在-40℃至125℃温度循环下保持焊点可靠性，发动机舱内振动环境对焊点机械强度提出额外要求。医疗电子的监护仪主板、超声检测信号板涉及生命安全，ISO13485体系要求每个BGA焊点全程可追溯。航空航天领域的雷达射频模块、弹载控制主板，执行GJB9001C国军标，对焊点抗振动、抗冲击性能有极严苛指标。
在AI算力领域，大尺寸FCBGA封装的贴装和焊接难度更高。芯片尺寸越大，回流焊过程中PCB和器件的热膨胀系数差异越明显，焊点应力分布越不均匀。这对产线的工艺控制能力和设备配置提出了更高门槛。
常见问题解答
Q1：0.3mm间距BGA焊接需要什么设备条件？
0.3mm间距BGA的贴装精度要求达到±0.01mm级别，需要高精度贴片机配合AI视觉对位系统。焊接环节需要真空回流焊或氮气回流焊降低氧含量。检测环节必须配备3D X-Ray设备，验证焊点空洞率和桥接情况。普通贴片设备和2D AOI无法满足0.3mm BGA的品控要求。
Q2：BGA焊点空洞率多少可以接受？
IPC-A-610标准规定BGA焊点空洞率不超过30%为合格，但高可靠性场景有更严格要求。汽车电子行业通常要求空洞率不超过25%，航空航天领域要求不超过10%。空洞率过高会影响焊点的机械强度和导热性能，在温度循环下容易加速失效。
Q3：BGA返修后可靠性能达到原始焊接水平吗？
BGA返修后的焊点可靠性取决于返修工艺水平。专业返修设备配合正确的温度曲线和助焊剂，返修焊点的机械强度和电气性能可以接近原始焊接水平。但反复返修（同一位置超过2次）会导致PCB焊盘可靠性下降，建议在设计阶段就考虑BGA的可维修性。
Q4：怎样判断一家工厂的BGA焊接能力？
看四个硬指标：贴片机精度参数（是否支持0.3mm间距BGA）、检测设备清单（是否有3D SPI和3D X-Ray）、焊接设备类型（是否有真空/氮气回流焊）、良率数据的来源（是否有MES系统记录而非口头估算）。四个指标缺任何一个，BGA焊接能力都存在盲区。
Q5：BGA焊接中最常见的缺陷是什么？
虚焊和桥接是最常见的两类缺陷。虚焊通常由锡膏量不足、贴装偏移或回流温度曲线不当引起，表现为焊球与焊盘未形成有效金属间化合物（IMC）层。桥接多发生在间距小于0.5mm的高密度BGA上，由锡膏量过多或贴装偏移导致相邻焊球短路。两类缺陷都需要X-Ray检测才能发现。
