2026特种机器人外壳设计量产指南：从防护到开模全覆盖

特种机器人外壳设计的行业背景与核心挑战

2026年8月19日至23日，世界机器人大会（WRC 2026）在北京亦庄举办，主题为"人机共生，产需共融"。本届大会参展企业300余家，展品超2000件，首发新品突破150款。从工业机器人到服务机器人，从核心零部件到整机系统，机器人产业链正在经历从"能走能跳"的炫技叙事到"能干活、能交付、能成交"的产需对接转变。

在这股浪潮中，特种机器人——包括巡检机器人、排爆机器人、消防机器人、水下作业机器人、核电站维护机器人等——的外壳设计面临独特挑战。与家用服务机器人不同，特种机器人工作环境极端恶劣：高温、粉尘、腐蚀性气体、高压水流冲击、甚至爆炸冲击波。外壳不仅要保护内部精密器件，还要在极端条件下维持传感器有效运行、人机交互可靠、维护便捷。

同时，8月21日的机器人核心零部件创新发展主题活动聚焦减速器、伺服电机、控制器、仿生传感、一体化关节等底层核心技术。核心零部件直接决定整机性能和量产成本，而外壳设计需要为核心零部件的散热、走线、安装提供合理的空间布局和结构支撑。本文从防护设计、材料选型、结构分件、装配工艺到质量控制，拆解特种机器人外壳设计量产全流程。

第一步：防护等级需求分析与外壳方案设计

特种机器人外壳设计的起点是明确工作环境的防护等级需求。不同应用场景的防护要求差异巨大，直接决定外壳设计方案和成本结构。

应用场景	防护等级要求	外壳关键设计要素	典型材料
电力巡检（户外）	IP65+UV防护	防水密封、抗紫外线涂层、散热风道	PC+ABS、铝合金
化工巡检（腐蚀环境）	IP67+耐酸碱	全密封结构、防腐涂层、化学惰性密封圈	316L不锈钢、PTFE涂层
消防救援（高温/水流）	IP68+耐300°C	耐高温材料、双层隔热结构、排水设计	钛合金、陶瓷纤维复合材料
水下作业	IP68（10bar+）	压力平衡、O型密封圈、防腐处理	钛合金、POM
核电站维护	抗辐射+IP66	抗辐射材料、去污设计、模块化快拆	含铅复合材料、不锈钢

防护设计的常见误区是"防护等级越高越好"。实际上，过高的防护等级会带来散热困难、重量增加、成本攀升等问题。正确的做法是根据实际工作环境的极端工况和持续时间来确定防护等级，并为非极端时段设计"自适应防护"方案——如可切换的散热模式、可更换的防护模块。

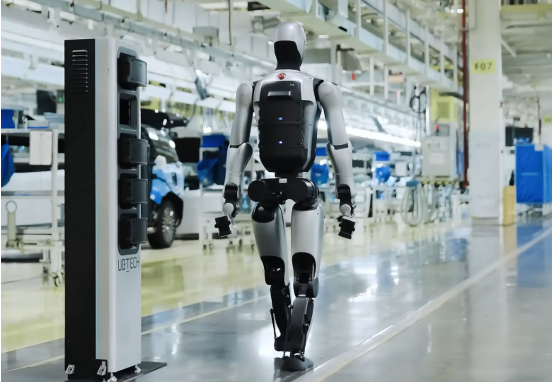

2026特种机器人外壳设计量产指南：从防护到开模全覆盖(图1)

第二步：外壳材料选型与CMF量产一致性控制

特种机器人外壳材料选型需平衡防护性能、重量、成本和可加工性四个维度。2026年的材料趋势是从单一材料向复合材料体系演进——不同部位采用不同材料，通过结构设计实现整体性能优化。

核心材料选型原则：

承重结构件：优先选用铝合金（6061-T6或7075-T6），兼顾强度和轻量化。关键受力部位可选用钛合金（TC4），比强度是铝合金的1.5倍但成本高3-5倍。3D打印钛合金结构件在小批量特种机器人中应用增多，可实现复杂拓扑优化结构。

外壳覆盖件：PC+ABS合金是性价比最高的选择，兼具抗冲击性和尺寸稳定性。需要耐腐蚀的场合选用316L不锈钢。碳纤维复合材料用于对重量极度敏感的场景，但成本较高且可回收性差。

密封件：根据介质选择——常规环境用硅胶（耐温-40°C至200°C），腐蚀环境用氟橡胶（耐化学腐蚀），高温环境用全氟橡胶（耐温可达300°C）。密封圈设计需考虑压缩永久变形率，建议选用 Shore A 50-70 硬度的密封材料。

CMF一致性控制：特种机器人的CMF（色彩、材料、表面处理）不仅关乎美观，更涉及功能——安全橙色用于警示区域，反光条纹用于夜间可见性，防静电涂层用于防爆环境。量产阶段需控制批次色差ΔE<2.0，表面处理附着力通过百格测试，关键尺寸公差控制在±0.1mm以内。

第三步：模块化结构设计与DFM评估

特种机器人外壳的模块化设计是量产可行的关键。不同于消费电子的一体化外壳，特种机器人外壳需要频繁维护和更换部件，模块化设计可以将维护时间从数小时缩短至数十分钟。

模块化设计原则：

分件策略	设计要求	维护优势
顶部传感器罩	快拆卡扣+防水连接器	5分钟内完成传感器更换
侧面防护板	螺丝固定+密封条可更换	10分钟内完成防护板更换
底部行走机构罩	铰链+搭扣快开	快速检查和维护行走部件
前后端盖	螺丝+O型圈密封	便于内部器件检修和走线

DFM（Design for Manufacturing）评估需要在设计阶段就完成以下检查：最小壁厚不低于1.5mm（注塑件）或2.0mm（压铸件），脱模斜度不低于1°，避免内倒角和侧抽芯，统一螺丝规格减少装配工具种类，卡扣设计预留弹性变形空间避免断裂。

第四步：传感器窗口与外观造型协调设计

特种机器人通常搭载多种传感器——激光雷达、摄像头、超声波传感器、红外热成像、气体检测器等。传感器窗口设计是外壳设计中最容易出问题的环节：窗口位置影响传感器性能，窗口材料影响信号透过率，窗口外形影响整体美观和结构强度。

传感器窗口设计要点：激光雷达窗口采用大面积透波材料（PC或PMMA），透光率不低于88%，窗口面积需覆盖雷达360°扫描范围。摄像头窗口需考虑防眩光和防污设计，建议采用疏水涂层+雨刷或气吹清洁方案。红外窗口材料需匹配传感器波长——近红外用普通玻璃，中远红外需用锗或硅窗口。气体检测窗口需设计气流通道，确保环境气体能到达传感器，同时防止水和粉尘进入。

简盟设计在特种机器人外壳项目中，采用"传感器优先"的设计策略——先确定传感器布局和窗口需求，再围绕传感器窗口构建外壳造型，避免外观造型与传感器功能冲突。这种方法在多个巡检机器人项目中将传感器故障率降低了30%以上。

第五步：从样件到量产的验证链路搭建

特种机器人外壳从设计到量产需要经过完整的验证链路，每个环节都不可跳过：

1. 设计验证阶段：使用3D打印样件进行外观评审和尺寸验证，使用CNC加工件进行装配验证和初步结构测试。重点检查分件合理性、密封面贴合度、传感器窗口位置精度。

2. 工程验证阶段：使用接近量产工艺的小批量样件（如硅胶模具注塑件、低压压铸件）进行环境测试——IP防护测试（IP65/67/68）、温度循环测试（-40°C至85°C）、振动测试（5-500Hz随机振动）、跌落测试（1米高度6面跌落）。

3. 量产验证阶段：使用量产模具的首件进行全项目验证，重点控制：模具尺寸精度（关键尺寸±0.05mm）、表面处理一致性（色差ΔE<2.0）、密封性能（气密性测试泄漏率<0.5mL/min）、装配良率（目标>95%）。

2026年WRC大会上发布的《人形机器人产业报告》和"全球机器人应用探索计划"进一步推动了机器人从实验室走向真实场景的进程。国家电网8月10日印发《2026年具身智能发展规划》，计划投入68亿元集中采购8500台具身智能设备，其中包括500台人形带电作业机器人。这意味着特种机器人外壳设计的量产需求将快速增长，设计团队需要建立成熟的量产验证流程以应对规模化交付。
