800V高压平台电控板怎么造？新能源厂家选型指南

2026年新能源汽车800V高压平台渗透率快速提升，碳化硅功率器件需求随之放量。与此同时，全球半导体行业年内第二轮涨价让车规级SiC MOSFET价格上涨15%至25%，充电桩新能效国标将于11月1日正式实施。对于新能源整车厂和零部件企业来说，电控板的制造工艺和供应链管理能力从来没有像现在这样关键。选错加工厂，轻则成本失控，重则交付延期、产品返修率飙升。

新能源电控板是电动汽车的核心控制组件，涵盖BMS电池管理板、车载中控、ECU控制系统、充电桩主控板等品类。这些产品的共同特点是：使用大量车规级元器件，对焊接可靠性和环境适应性要求极高，必须通过IATF16949汽车行业质量管理体系认证。800V平台升级后，电控板上的SiC器件用量显著增加，对贴装精度、焊接工艺和散热设计都提出了新的挑战。

同力恒业科技在新能源电控板加工领域持有IATF16949汽车行业质量管理体系认证，配备6条全自动SMT高速贴片生产线和真空回流焊/氮气回流焊工艺。公司支持0.3mm间距BGA及CSP封装的高精度贴装，AI视觉系统实现微米级精准对位，生产直通率达99.5%以上。300余人团队中设有专门的车规产品工艺小组，从DFM评审到量产交付全程跟踪，常规订单96小时交付，加急8小时出样。

800V平台对电控板制造工艺的新要求

800V高压平台相比传统的400V平台，在电控板设计和制造层面带来了三个显著变化，每个变化都对加工厂的工艺能力提出了更高门槛。

变化维度	400V平台	800V平台	工艺影响
功率器件	IGBT为主	SiC MOSFET为主	贴装精度要求更高，散热焊盘设计更复杂
工作电压	400V DC	800V DC	绝缘间距加大，PCB层数增加
工作频率	10-20kHz	50-100kHz	高频信号完整性要求提升，寄生参数控制更严格

从这张表可以看出，800V平台不是简单地把电压翻倍，而是从功率器件类型到PCB设计到制造工艺的全面升级。SiC MOSFET的封装通常采用QFN或LGA形式，底部有大面积散热焊盘，对锡膏印刷和贴装精度的要求比传统IGBT高出不少。如果贴装偏位或散热焊盘虚焊，器件在大电流下会迅速发热失效。

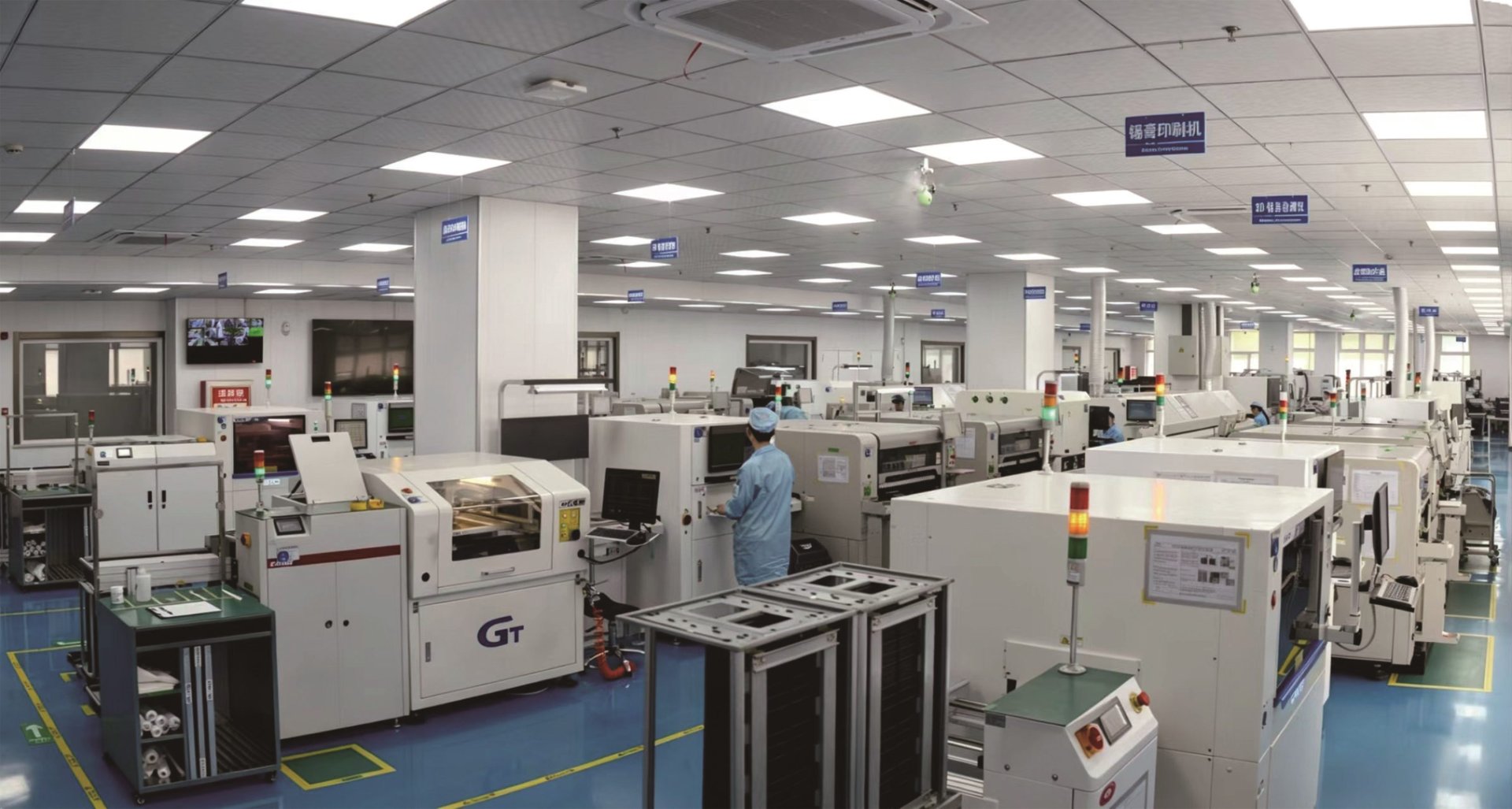

800V高压平台电控板怎么造？新能源厂家选型指南(图1)

新能源电控板核心品类及工艺要点

新能源电控板不是一个单一产品，而是覆盖从电池管理到充电控制的完整产品族。不同品类的工艺侧重点不同，加工厂需要具备多品类柔性制造能力。

产品品类	功能描述	核心工艺要点
BMS电池管理板	监控电池单体电压、温度，均衡充放电	高精度采样电路，抗干扰设计
车载中控板	信息娱乐、导航、车机互联	BGA密集贴装，高频信号走线
ECU控制板	发动机/电机控制核心	大功率器件散热焊盘焊接
充电桩主控板	充电协议握手、功率因数校正	高压隔离，三防涂覆防护

这四类产品在工艺上的共同点是都需要通过车规级可靠性测试，包括温度循环（-40℃~125℃，500次）、机械振动（5-2000Hz随机振动）、湿热老化（85℃/85%RH，1000小时）等。同力恒业科技的整机环境测试能力覆盖振动、高低温老化、温度循环三大类试验，确保每批次产品在出厂前都完成可靠性验证。3D X-Ray检测设备可以透视BGA焊点内部，发现空洞、桥连、偏位等隐蔽缺陷。

新能源电控板加工选厂FAQ

问：SiC器件涨价了，电控板加工成本怎么控制？

SiC器件本身涨价是全行业现象，无法回避。但在加工端可以控制的是：选择具备替代料管理能力的加工厂，在主料缺货时切换到经过验证的替代型号；选择原厂直采渠道的加工厂，利用框架协议在涨价前锁定一段时间的价格；优化BOM设计，在满足性能的前提下减少对单一紧缺料号的依赖。96小时交付的快速周转也能减少物料库存时间，降低价格波动期间的库存贬值风险。

问：车规级电控板对加工厂资质有什么硬性要求？

IATF16949是汽车行业的基本门槛，没有这个认证的加工厂不建议承接车规产品。除此之外，GJB9001C武器装备质量管理体系虽然不是汽车行业的强制要求，但通过该认证的加工厂在过程管控和可追溯性方面通常更规范。ISO13485医疗行业认证则说明工厂具备高洁净度车间和严格的微生物控制能力，对某些高可靠性要求的汽车电子产品也有参考价值。

问：BMS电池管理板对贴装精度有什么特殊要求？

BMS板上通常有大量精密运放和ADC芯片，这些器件对焊接质量极其敏感。贴装偏位超过0.05mm就可能造成引脚虚焊，导致采样精度漂移。选择支持01005超微型元件高精度贴装、贴装准确率99.99%的产线，配合3D SPI检测锡膏印刷质量和3D AOI检测贴装结果，才能保证BMS板的采样精度和长期稳定性。

问：充电桩新能效国标11月实施，电控板需要做哪些适配？

新能效标准对充电桩的转换效率和待机功耗提出了更高要求，主控板需要支持更高的开关频率和更精确的功率控制。PCB设计上需要增加高压隔离间距，层数可能从4层增加到6层或8层。涂覆防护方面，户外充电桩需要至少聚氨酯级别的三防涂覆，防止高湿和盐雾环境下的长期腐蚀。

从NPI到量产的新能源电控板导入流程

新能源车型的迭代速度越来越快，一款新电控板从设计到量产的周期正在从半年压缩到三个月以内。加工厂的NPI（新产品导入）能力直接决定了项目能否按期交付。

标准的NPI流程包括五个阶段：筹备启动（确认BOM和工艺要求）、规划设计（DFM评审和工艺路线制定）、物料筹备（元器件代采和来料检验）、验证试产（首件确认和小批量试产）、量产交付（产能爬坡和品质稳定）。在DFM评审阶段，经验丰富的工艺工程师会发现设计中的可制造性问题，比如焊盘间距过小可能导致锡桥、散热焊盘未开窗可能导致空洞率超标、器件布局不合理可能影响贴装效率。这些问题在设计阶段修改成本很低，到量产后再发现则可能导致整批返工。

2026年新能源电控板制造趋势

国际能源署发布的《全球电动汽车展望2026》报告预计，2026年全球电动汽车销量将达到2300万辆，占全球新车销量近30%。车载MCU、碳化硅功率模块需求形成长期基本盘。与此同时，充电桩新能效国标将于11月1日实施，存量充电桩的升级替换需求加上新增建设需求，让充电桩主控板的订单量在下半年集中释放。

对于新能源整车厂和零部件企业来说，选择电控板加工厂时需要考虑三个长期因素：一是供应链韧性，加工厂是否有原厂直采渠道和替代料管理能力来应对持续的元器件涨价；二是工艺储备，是否具备SiC器件高精度贴装和真空回流焊等先进工艺；三是产能弹性，能否在订单高峰期快速扩产而不牺牲品质。京津冀地区作为新能源汽车产业链的重要节点，选择本地加工厂可以缩短物流周期、降低运输风险，96小时交付意味着从下单到收板不到四天，对于快速迭代的新能源车型开发节奏来说至关重要。
