BGA贴片虚焊怎么查？0.3mm间距返修全流程

BGA（球栅阵列封装）虚焊是PCBA生产中最隐蔽的缺陷之一。焊点藏在芯片底部，肉眼看不到，普通2D AOI也检测不到，只有3D X-Ray才能透视内部结构。2026年全球先进封装市场规模预计突破600亿美元，ABF载板层数从4-6层升至8-16层，0.3mm间距BGA和CSP封装的贴装精度要求随之水涨船高。一块AI服务器主板上的BGA焊点数量可能是传统产品的3倍以上，任何一个虚焊都可能导致信号完整性问题甚至整板报废。BGA高精度贴片焊接的关键不在于"能不能贴"，而在于"怎么保证每个焊点都可靠"——这需要从钢网设计、锡膏选择、贴装精度到检测返修的全链路工艺管控。

BGA虚焊的成因与识别方法

BGA虚焊不是单一原因造成的，而是多种工艺偏差叠加的结果。最常见的五类成因：锡膏印刷偏移导致焊盘锡量不均、贴装吸嘴磨损导致芯片放置偏斜、回流焊温度曲线不合理导致焊球未完全融化、PCB焊盘氧化导致润湿不良、以及运输或周转过程中的机械应力导致焊球开裂。

识别BGA虚焊需要分层检测。3D X-Ray是核心手段——通过断层扫描可以观察焊点空洞率、桥连、冷焊和偏移。空洞率超过20%需要标记预警，超过30%必须返修。AI视觉对位系统在贴装环节实现微米级精度，贴装偏移量控制在0.025mm以内才能保证焊球与焊盘充分接触。

0.3mm间距BGA贴装的工艺参数怎么定

0.3mm间距BGA的贴装难度在于焊球直径更小（0.15-0.2mm），焊盘间距更窄，对贴装精度和锡膏控制的要求呈几何级上升。钢网开口设计是第一道关卡——0.3mm间距BGA的钢网开口通常比焊盘缩小10%-15%，防止锡膏桥连。锡膏类型选择金属颗粒为T4或T5型号（颗粒直径20-25μm），保证印刷分辨率。

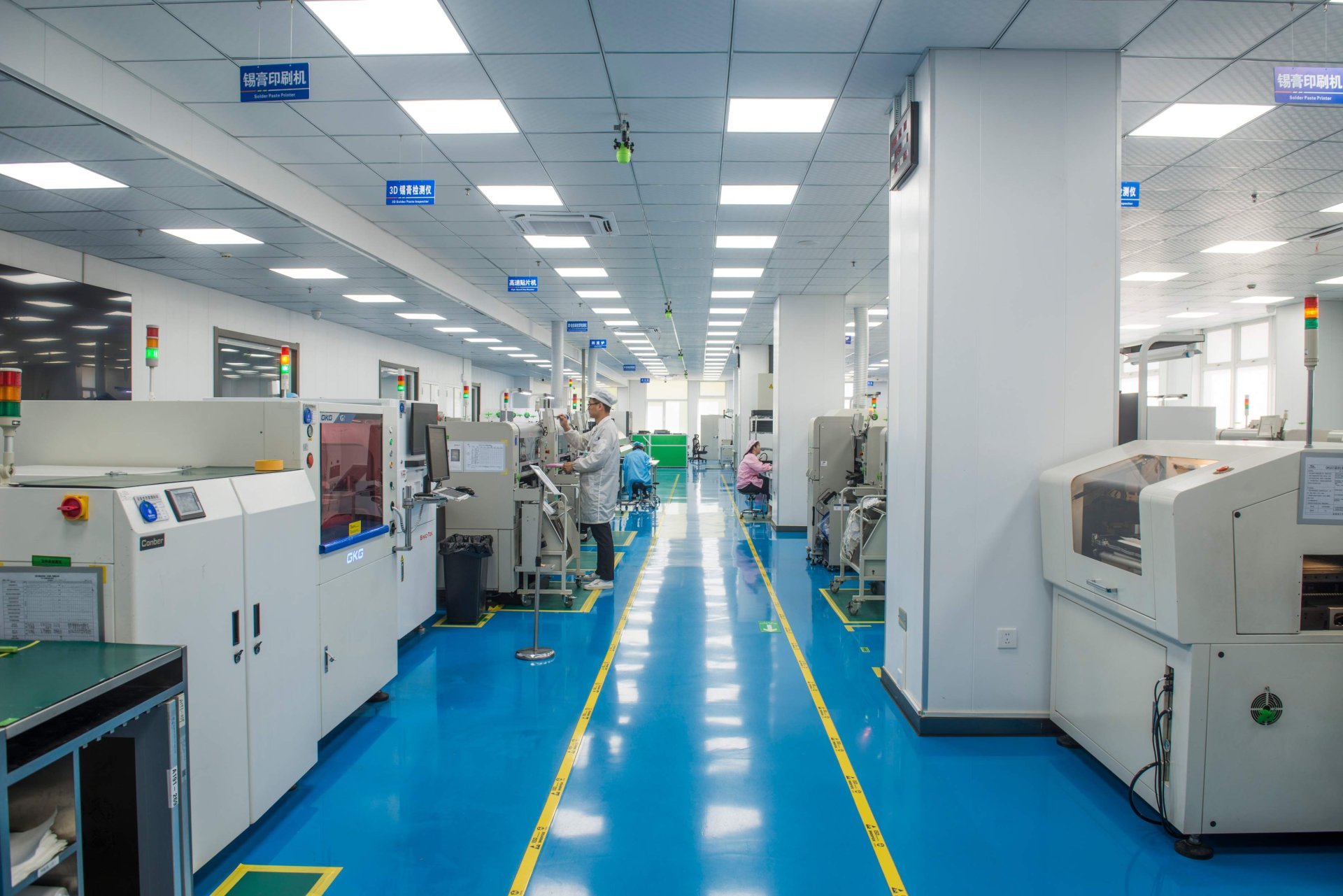

贴装精度方面，AI视觉对位系统能实现微米级精准对位。同力恒业科技的6条全自动SMT产线支持0.3mm间距BGA及CSP封装稳定贴装，同时支持01005超微型元件高精度贴装，贴装准确率达到99.99%。回流焊环节使用真空回流焊工艺，将焊点空洞率控制在5%以内——普通空气回流焊的空洞率通常在15%-25%，对于高密度BGA来说这个差距足以影响信号完整性。

回流焊温度曲线的关键四个温区

回流焊温度曲线不是一条随意画的线，每个温区的温度和停留时间都有严格依据：

回流区的峰值温度和停留时间直接决定焊点质量。温度过低导致冷焊，温度过高损伤元器件和PCB基材。对于含铅和无铅工艺，曲线参数差异显著，需要根据BGA焊球合金成分精确调整。

BGA精密返修的标准化操作流程

BGA返修不是"拆了重焊"这么简单。一次合格的返修需要经过拆焊、焊盘清理、重新植球、对位贴装和回流焊接五个步骤，每一步都有独立的工艺标准。

第一步：拆焊与温度控制

拆焊使用专用BGA返修工作站，底部加热PCB，顶部加热BGA芯片。温度曲线需要与原始焊接曲线反向设计——从室温缓慢升温到焊球融化温度（约217℃-235℃），避免热冲击损伤PCB基材和相邻元器件。拆焊后立即用吸锡带和助焊剂清理焊盘残留物。

第二步：重新植球

焊盘清理干净后，使用BGA植球治具和对应规格的锡球（0.3mm间距通常用0.15mm直径锡球）重新植球。植球后过回流焊使锡球与焊盘形成金属间化合物结合层。植球良率需要达到99%以上，否则返修后的BGA仍然存在虚焊风险。

第三步：对位贴装与回流

重新贴装BGA时，对位精度要求与量产贴装一致。返修工作站的光学对位系统将BGA焊球与PCB焊盘对齐，贴装后按照标准回流焊温度曲线焊接。焊接后必须再次进行3D X-Ray检测，确认焊点空洞率、桥连和偏移全部合格。

同力恒业科技配置了专业的BGA精密返修设备，支持从0.3mm间距到1.0mm间距全规格BGA返修，返修后的焊点质量与量产焊点标准一致，配合3D X-Ray全检确保返修可靠性。

BGA焊接缺陷率对比：不同工艺方案的差距

真空回流焊的优势在于焊接过程中抽真空，利用负压将焊点内部的气泡排出，空洞率可以从15%以上降到5%以内。对于0.3mm间距BGA这种高密度封装，空洞率每降低1个百分点，焊点机械强度都有可感知的提升。生产直通率达到99.5%以上，意味着每1000个焊点中缺陷不超过5个，这才是高密度BGA量产的合格水平。

2026年BGA焊接工艺的新挑战与新趋势

挑战一：ABF载板供应链紧张推动封装密度升级

2026年下半年，日本味之素对中国大陆客户削减高端ABF膜供货量30%，价格上涨50%。ABF膜是FC-BGA载板的核心绝缘材料，供应受限直接推动国内封装基板厂商加速国产化替代。在这一背景下，BGA焊球间距从0.4mm向0.3mm甚至0.25mm演进，对贴装精度和焊接工艺的要求进一步提升。

趋势一：AI视觉对位替代人工校准

传统的BGA对位依赖操作员肉眼校准，精度受人为因素影响大。AI视觉对位系统通过深度学习算法识别焊球和焊盘的几何特征，对位精度可达微米级，且重复性好。300余人的专业技术团队中，工艺工程师负责持续优化AI视觉模型的参数，确保不同规格BGA的对位精度稳定达标。

趋势二：3D X-Ray从抽检走向全检

过去3D X-Ray因为检测速度慢（每块板3-5分钟），只能抽检。新一代3D X-Ray设备检测速度提升到每块板30-60秒，使得全检成为可能。对于航天和医疗领域的高可靠性要求，3D X-Ray全检正在从"加分项"变成"必选项"。

趋势三：返修过程数字化记录

GJB9001C和IATF16949体系都要求返修过程可追溯。现代BGA返修工作站集成了温度曲线记录、对位图像存储和检测数据上传功能，每次返修都形成独立的电子档案。这与用友U9C+MES双系统的数据架构打通，实现从量产到返修的全生命周期质量追溯。

常见问题FAQ

Q1：BGA虚焊在功能测试中能被发现吗？

部分能。功能测试（FCT）能发现导致电气性能异常的虚焊，比如完全开路或短路。但对于"冷焊"这种接触电阻略高的隐性缺陷，FCT不一定能捕捉，需要3D X-Ray才能确认。高可靠性产品建议FCT和3D X-Ray双重把关。

Q2：0.3mm间距BGA返修后可靠性和量产焊点一样吗？

如果返修工艺规范，返修焊点的机械强度和电气性能可以达到量产焊点的95%以上。关键在于返修温度曲线控制、焊盘清理质量和重新植球的良率。返修后必须做3D X-Ray检测，确认空洞率和对位精度合格。

Q3：BGA焊接空洞率多少算合格？

行业标准通常要求空洞率不超过20%。航天和医疗领域要求更严，通常不超过10%。真空回流焊可以将空洞率控制在5%以内，是高可靠性场景的首选工艺。

Q4：小批量BGA打样需要用真空回流焊吗？

建议用。小批量打样阶段如果用普通回流焊产生较高空洞率，后续量产切换到真空回流焊时工艺参数需要重新验证，增加项目周期。打样和量产使用相同工艺，可以确保试产数据直接指导量产。

Q5：BGA返修一次后还能再返修吗？

技术上可以，但一般不超过两次。每次返修的热循环都会对PCB基材和相邻元器件产生热应力影响。第二次返修前需要评估PCB基材的分层风险和相邻元器件的耐热次数，必要时先拆除周围敏感元器件再返修BGA。
