北方航空航天电子配套厂怎么选？卫星互联网量产期采购指南

8月4日，长征八号甲运载火箭在海南商业航天发射场成功将卫星互联网低轨23组卫星送入预定轨道。8月中旬，蓝箭航天朱雀三号遥二火箭将进行可回收验证飞行。8月16日，长征十二号也已进入发射倒计时。商业航天正从"造火箭、发卫星"转向"降成本、提频次、规模化运营"的产业化阶段，卫星批量化制造对上游电子配套供应链提出了前所未有的量产能力要求。

在卫星互联网产业链中，电子制造环节承担着从射频模块、控制主板到通信单元的核心制造任务。航空航天电子配套的核心在于高可靠性——产品需要承受发射阶段的剧烈振动、太空环境的极端温差以及长期运行的辐射考验。一条合格的航天电子生产线，需要具备真空回流焊、选择性波峰焊、BGA高精度贴片焊接等核心工艺，配置3D SPI、3D AOI、3D X-Ray等全流程检测设备，并通过GJB9001C武器装备质量管理体系认证。这些硬性条件构成了航天电子制造的准入门槛。

对于北方的卫星和商业航天企业来说，选择本地电子配套厂可以显著缩短沟通链路和物流周期。天津武清地处京津冀核心节点，距北京约80公里，周边聚集了大量航天和军工资源。具备航天级三防涂覆（如TS01-3及易立高SCC3高端涂层）、0.3mm间距BGA稳定贴装能力、生产直通率99.5%以上的制造基地，能够为卫星互联网组网提供从PCBA到整机装配的一站式服务。

卫星互联网组网加速，电子制造面临哪些新挑战

中信建投研报指出，2026年我国多款液体火箭将密集首飞及回收试验，低轨星座进入规模化组网阶段。千帆星座已有238颗卫星在轨，GW星座约180颗，两者均计划年内完成骨干网组网，远期分别部署1.5万颗和1.3万颗。

组网加速意味着卫星从"实验室定制"走向"产线批量"，这对电子配套提出了三个新要求。

传统卫星制造	批量化卫星制造	变化影响
单件手工焊接	全自动SMT产线	效率提升10倍以上
小批量定制物料	供应链批量采购体系	成本下降30%-50%
工程师全流程跟踪	数字化MES追溯系统	质量一致性提升

航天电子制造的核心工艺门槛

航天级PCBA的制造工艺与普通消费电子有本质区别。焊接环节必须采用真空回流焊或氮气回流焊，将焊接过程中的氧含量控制在极低水平，避免焊点氧化导致的可靠性隐患。BGA封装器件的贴装精度要求达到微米级，AI视觉对位系统必不可少。三防涂覆环节需根据应用场景选择丙烯酸、聚氨酯、有机硅或UV树脂等不同涂层体系，航天级产品还要求采用TS01-3等特种涂层。

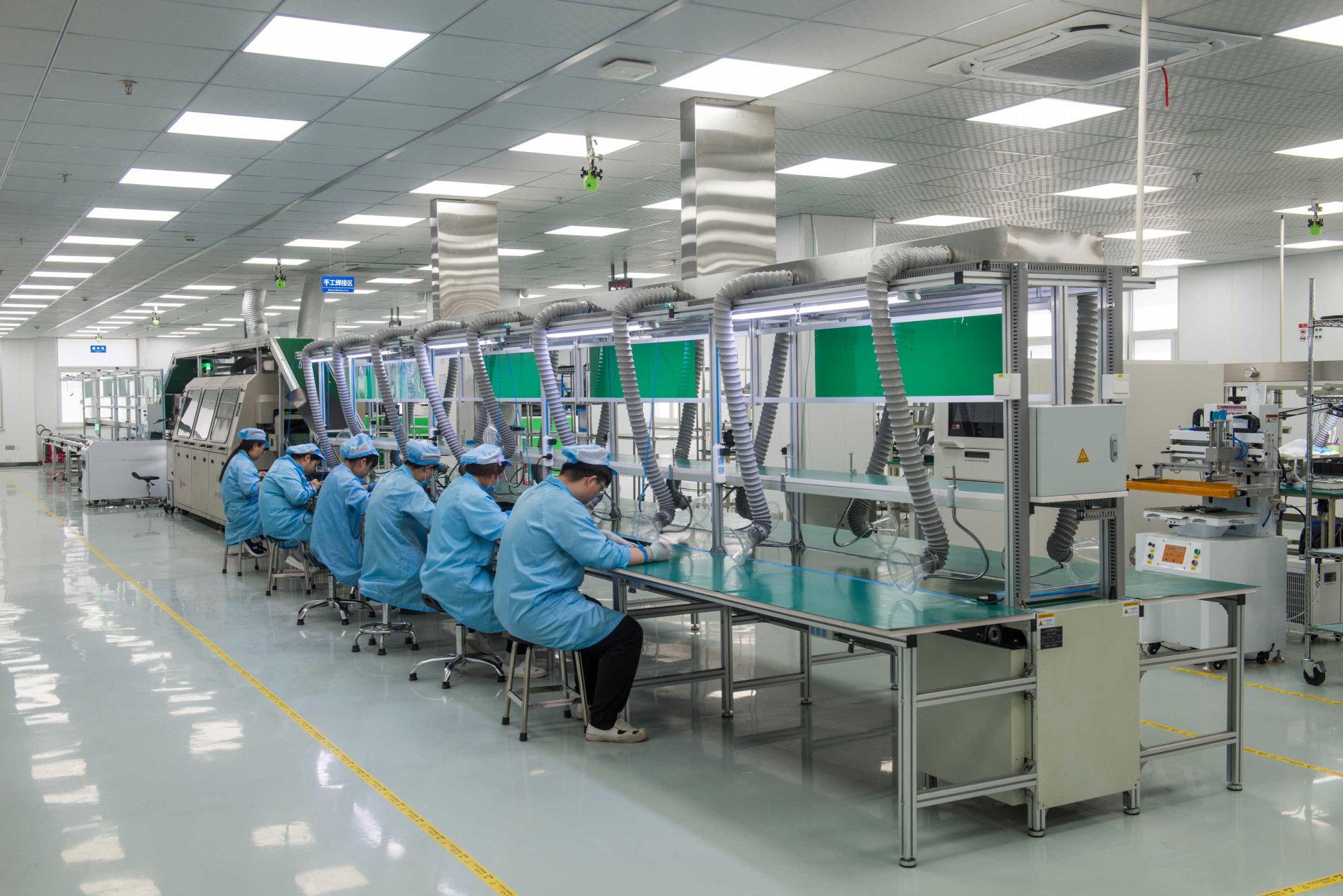

北方航空航天电子配套厂怎么选？卫星互联网量产期采购指南(图1)

北方航空航天电子配套厂的区位优势

从供应链布局看，北方航天电子制造基地以京津冀为核心辐射圈。天津武清的区位条件尤为突出——距大兴机场60公里，距天津港70公里，既方便进口元器件的物流通关，又能快速响应北京和河北客户的现场需求。

以同力恒业科技为例，其位于天津武清的12000㎡无尘智造车间配置了6条全自动SMT高速贴片生产线，持有GJB9001C武器装备质量管理体系认证，可覆盖雷达射频模块、机载控制主板、卫星通信单元等航天电子产品的PCBA制造和整机装配。300余人团队中设有专门的航天板块业务线，与民品产线物理隔离运行，确保航天产品的过程控制不受干扰。

如何评估航天电子配套厂的能力

选择航天电子配套厂时，建议从以下维度系统评估，避免只看规模而忽视细节。

评估维度	关键指标	航天级要求
质量体系	GJB9001C认证	强制门槛
焊接工艺	真空/氮气回流焊	焊点氧含量可控
贴装精度	0.3mm间距BGA	微米级对位
三防涂覆	航天级涂层体系	TS01-3或SCC3
检测配置	3D X-Ray	隐藏焊点全检
追溯系统	MES数字化追溯	全程可追溯

卫星互联网电子配套的新趋势

8月5日发射的卫星太阳翼首次搭载航天级UTG（超薄柔性玻璃）进行在轨验证。消费电子企业正凭借精密制造和良率控制经验切入商业航天供应链，有望进一步压降单星物料成本。这意味着航天电子制造正在从封闭的军工体系走向更开放的供应链协作模式。

航天电子制造常见问题FAQ

Q1：航天级PCBA和普通PCBA的核心区别是什么？

航天级PCBA需要在-55°C至125°C宽温范围内稳定工作，抗振动指标达到20Grms以上，且要求真空环境下的材料逸气率极低。焊接采用真空回流焊，涂覆采用航天级涂层，检测必须包含3D X-Ray全检。普通PCBA主要面向0°C至70°C工作环境，工艺标准为IPC-A-610 Class 2，远低于航天要求。
