8月第一周，高盛发布报告大幅上调AI服务器PCB市场规模预测：2027年达375亿美元，2028年进一步增至840亿美元，两年复合年增长率148%。与此同时，电子布价格录得年内最大单月涨幅，累计涨幅118%-165%。AI算力基建正在推动PCB从传统8-12层向20-100层高密度互连板跃迁，设计复杂度和材料成本同步飙升。在这种背景下，硬件DFM（面向制造的设计）评审不再只是走个流程，而是直接决定产品能不能做出来、能省多少料费、能不能按时量产的关键环节。
什么是硬件DFM评审？为什么AI时代它变得更关键
DFM评审是指在PCB设计完成后、正式投产前，由制造方对设计文件进行可制造性分析的过程。评审内容涵盖层叠设计、走线规则、过孔类型、阻抗控制、焊盘设计、拼板方式等数十个维度，目的是在设计阶段就消除可能导致制造缺陷或良率下降的隐患。
AI服务器PCB的层数动辄30层以上，采用M8/M9高端低损耗基材，材料成本是普通FR-4板的8-15倍。一个微小的设计缺陷——比如过孔残铜比不达标、差分对间距超出工艺窗口——都可能导致整批报废，损失动辄数十万元。更严峻的是，高端PCB产线建设周期超过12个月，产能紧张局面短期无法缓解，返工意味着排队等待，交期损失难以估量。
这就是为什么DFM评审在AI时代从"可选流程"变成了"必选关卡"——在图纸阶段发现一个问题，成本是1元；在制板阶段发现，成本是100元；在贴装后发现，成本可能就是10000元。
DFM评审的核心内容与常见问题
一份完整的DFM评审通常覆盖以下几大板块，每个板块都有典型的"踩坑点"。
| 评审板块 | 核心检查项 | 常见问题 | 影响 |
|---|---|---|---|
| 层叠设计 | 对称性、介质厚度、铜厚分布 | 非对称层叠导致翘曲 | 板弯翘曲，贴装偏移 |
| 走线规则 | 线宽线距、差分对、蛇形等长 | 线距不足导致串扰 | 信号完整性下降 |
| 过孔设计 | 孔径比、残铜比、背钻 | 残铜比超标引起反射 | 高频信号失真 |
| 焊盘设计 | BGA焊盘、阻焊开窗 | 焊盘过大或过小 | 焊接虚焊或桥连 |
| 拼板方式 | 邮票孔、V-Cut、工艺边 | 拼板不合理导致分板损伤 | 成品应力裂纹 |
DFM评审能省多少钱？一个实际案例
以一块32层AI加速卡PCB为例，材料成本约2800元/块。如果在DFM评审阶段发现过孔残铜比问题并修正，设计修改成本几乎为零。如果跳过评审直接制板，批量生产后发现高频通道误码率超标，需要重新改板——材料费加制板费加加急费，一轮迭代成本约8-12万元，时间损失2-3周。
电子布涨价背景下，DFM如何帮你优化材料成本
2026年8月，电子布价格暴涨直接推高了覆铜板成本。DFM评审在这个特殊时期增加了一项重要任务：材料优化。
首先是层数优化。很多设计师习惯性预留冗余层，但在材料涨价背景下，每减少一层可节省5%-8%的材料成本。DFM评审可以通过重新规划信号层和电源层分配，在保证性能的前提下压缩层数。
其次是拼板优化。合理的拼板方案可以将板材利用率从75%提升到90%以上，对于大批量订单，节省的板材费用相当可观。
第三是铜厚选择。内层铜厚从2oz降到1oz在不影响载流能力的前提下可降低材料和蚀刻成本，但需要DFM评审确认电流余量是否充足。
如何选择具备DFM评审能力的制造伙伴
并非所有PCBA厂家都能提供高质量的DFM评审服务。选择时需要关注以下几个关键能力。
| 能力维度 | 评估要点 | 价值 |
|---|---|---|
| 工程团队 | 是否有专职DFM工程师，团队规模和经验 | 评审深度和准确性 |
| 仿真工具 | 是否具备SI/PI仿真、热仿真能力 | 前置验证能力 |
| 工艺数据库 | 是否有历史良率数据和工艺窗口积累 | 问题预判准确率 |
| 响应速度 | DFM报告交付周期，设计修改往返效率 | 缩短NPI周期 |
| 认证资质 | IATF16949/ISO13485/GJB9001C等 | 质量体系保障 |

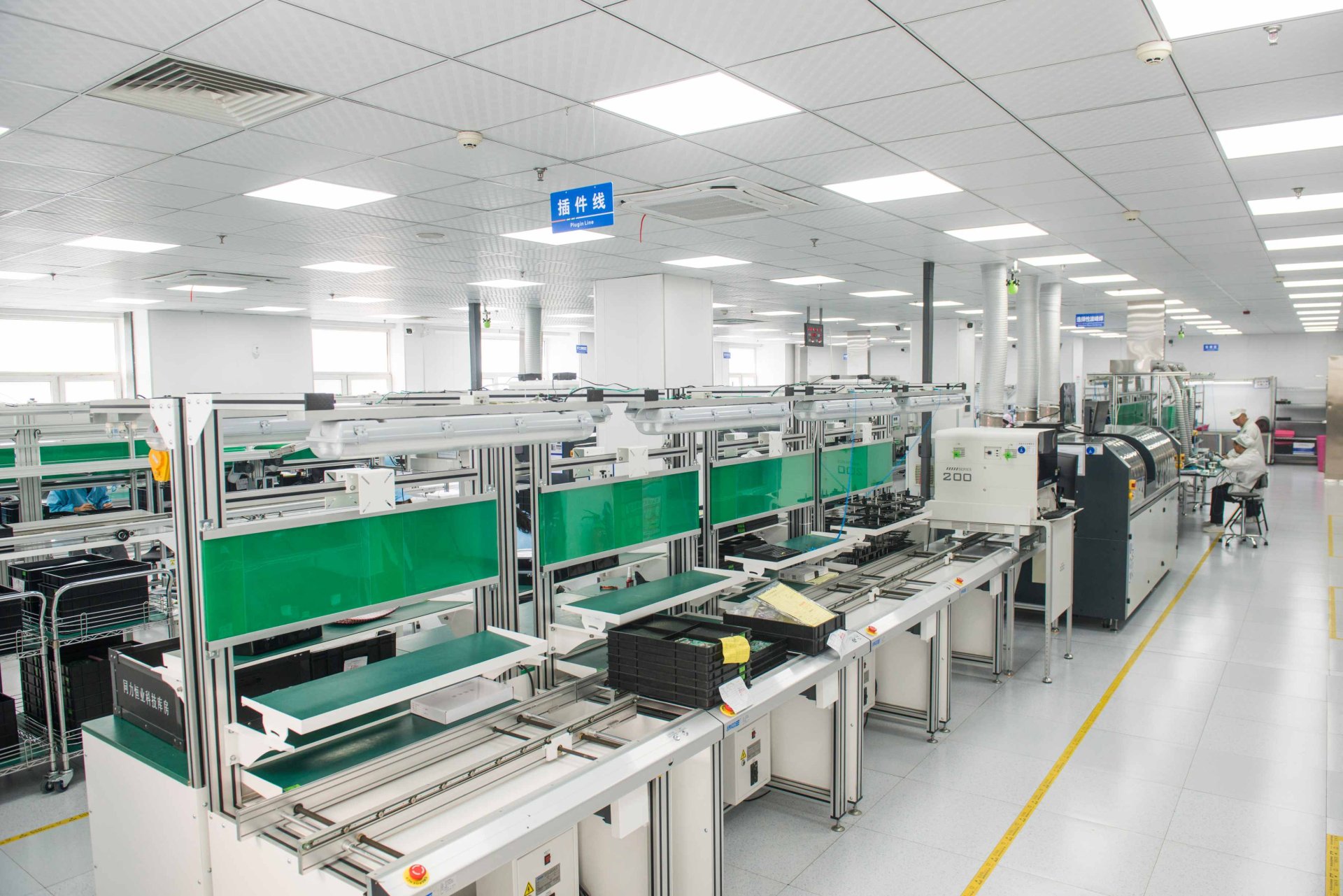

同力恒业科技在硬件DFM评审方面具备从原理图到版图的一站式Layout能力，配备SI/PI完整性仿真优化工具，工程团队可提供4小时焊接报价和1-2日OEM报价的快速响应。其12000㎡无尘车间和6条SMT产线保证了从设计评审到量产交付的闭环能力，生产直通率达99.5%以上。
硬件DFM评审常见问题FAQ
Q1：DFM评审一般需要多长时间？
简单板（4-8层）的DFM评审通常1-2个工作日完成；中等复杂度板（12-20层）需要2-3天；高层数板（24层以上）可能需要3-5天，涉及仿真验证的还需额外2-3天。如果厂家工程团队人手充足，可提供加急24小时评审服务。
Q2：DFM评审发现问题后改板，费用谁承担？
这取决于合作模式。在代工代料模式下，如果DFM评审由厂家提供且客户接受建议后修改，通常不产生额外费用。如果是客户自行设计后委托制造，设计修改费用一般由客户承担。建议在合同中明确DFM评审的范围和费用归属。
Q3：电子布涨价对PCBA加工价格影响有多大？
电子布是覆铜板的核心基材，覆铜板占PCB成本约40%-55%。本轮电子布价格累计涨幅超过100%，传导到PCB端，高端高层数板价格涨幅约15%-25%，普通板涨幅约8%-12%。通过DFM优化层数和拼板方案，可以在一定程度上对冲材料涨价的冲击。
Q4：没有做DFM评审直接投产有什么风险？
最大风险是批量性质量事故。典型场景包括：BGA焊盘设计不当导致批量虚焊、阻抗控制偏差导致信号测试不过、拼板方式不合理导致分板后应力裂纹。这些问题一旦在量产阶段暴露，返工成本可能是DFM评审成本的100倍以上。
2026年DFM评审趋势：AI辅助与前置化
行业正在出现两个明显趋势。一是AI辅助DFM分析。越来越多的EDA工具集成了AI规则检查引擎，可以在设计阶段实时预警潜在制造风险，将传统人工评审的3天周期压缩到数小时。但AI工具的准确率依赖于工艺数据库的质量，具备丰富制造经验的厂家仍然是最终判断的标准。
二是DFM前置化。传统流程中DFM评审在设计完成后才进行，越来越多的企业开始推行"设计即制造"理念，在设计初期就引入制造工程师参与，从源头上规避不可制造的设计方案。
在AI算力推动PCB产业进入超级上行周期的当下，DFM评审的价值不再只是"查错"，而是"省钱、省时、省料"的综合优化工具。选一个懂工艺、懂材料、懂你产品的制造伙伴，比省下几天的评审周期要值得多。
