2026协作机器人外观设计量产指南：从概念到开模全流程拆解

协作机器人外观设计量产的核心矛盾：概念好看，量产卡壳

协作机器人（Cobot）正在从实验室走向工厂产线。2026年8月12日至14日，第四届上海具身智能机器人产业展览会汇聚了整机机器人、核心零部件、大模型与操作系统四大主题展区，协作机器人作为重点品类集中亮相。紧接着8月19日至23日，WRC 2026世界机器人博览会将在北京亦创国际会展中心举办，参展企业超过300家，首发新品超过150款。这两个展会的核心信号很明确：机器人产业正从"能演"转向"能干"，从样机演示迈入规模化商用阶段。

但在实际项目中，大量协作机器人团队面临一个共同的困境——概念阶段的外观设计视觉惊艳，进入量产阶段后却频繁出现外壳开模成本失控、材料强度不达标、装配效率低下、维修拆卸困难等问题。根源不在设计师能力不足，而在于外观设计决策时缺少从量产倒推的系统思维。当产量从个位数样机跃升到数百台甚至上千台量产，每一个设计决策的成本都会被放大数十倍，一个未经验证的材料选择可能导致整批产品返工。

本文将从概念定义到开模量产的全流程，拆解协作机器人外观设计的关键环节，帮助研发团队在项目早期建立量产导向的设计框架。

第一步：产品定义与场景锚定——外观设计的起点不是造型，而是使用场景

很多团队一上来就画草图、调渲染，跳过了产品定义阶段。但协作机器人的外观设计必须从使用场景倒推。不同场景对外观的要求完全不同：工业产线场景强调耐用性和可维护性，医疗场景要求抗菌和易清洁，商业服务场景则需要亲和力和品牌辨识度。

场景锚定阶段需要回答几个关键问题：机器人的工作半径和负载范围是什么？操作人员与机器人的交互距离多近？环境是否有粉尘、油污、液体飞溅？是否需要频繁移动和重新部署？这些问题的答案直接决定了外壳材料选型、表面处理工艺、IP防护等级和色彩策略。

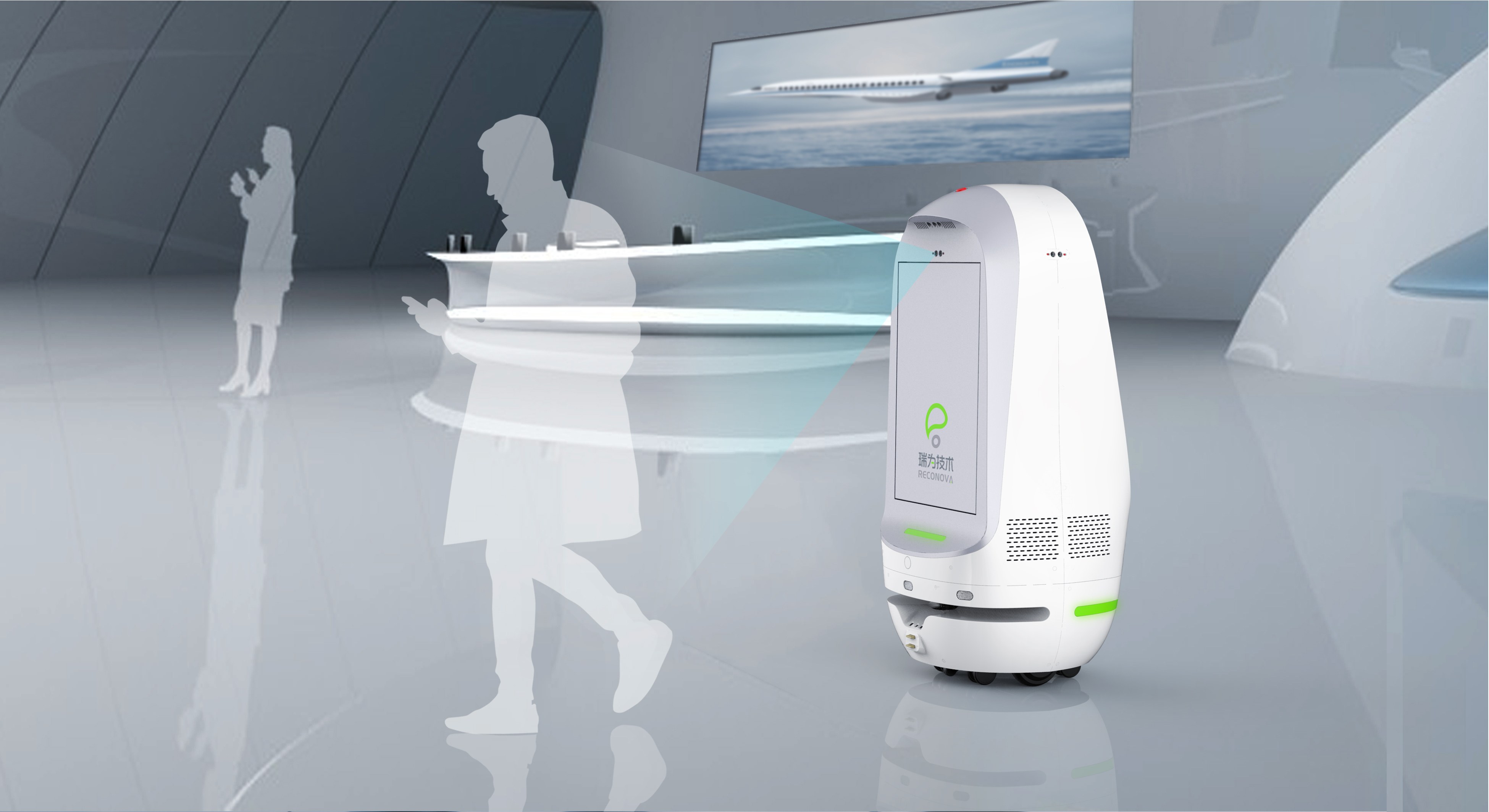

以工业产线场景为例，协作机器人外壳需要承受工具碰撞和碎屑冲击，材料应选用PC/ABS合金或添加玻纤的PA66，表面处理采用哑光纹理以减少划痕可见度。而商业服务场景中，机器人需要与人近距离接触，外壳材料可选择阻燃V0级的PC材料，表面采用抗菌涂层，色彩上采用暖色调和圆润造型以降低用户的防备心理。

2026协作机器人外观设计量产指南：从概念到开模全流程拆解(图1)

第二步：模块化结构设计与DFM可制造性验证

协作机器人的外观设计不是单纯的外壳包裹，而是与内部关节模组、线束走向、散热通道深度耦合的系统工程。模块化结构设计是量产可行性的核心保障。

在2026年上海具身智能展上，威灵机器人部件展示了谐波关节模组和行星关节模组，最大峰值扭矩密度分别达到100N·m/kg和120N·m/kg。关节模组的尺寸和安装方式直接决定了外壳的分件方案和外观接缝位置。如果外壳设计不考虑关节运动范围，量产后会出现外壳干涉运动、接缝开裂、线束磨损等问题。

模块化分件的四个原则

分件原则	设计要求	量产影响	常见误区
运动避让原则	外壳接缝避开关节运动范围，留出3-5mm运动间隙	防止外壳干涉和磨损，降低售后返修率	接缝设在关节正上方，运动时摩擦开裂
可拆卸维护原则	关键部位外壳采用快拆结构，卡扣+螺丝组合	维修时间缩短60%以上，降低售后成本	全螺丝固定，拆卸一次需要30分钟
线束导向原则	外壳内壁设计线束槽和固定点，避免悬空线束	防止线束磨损导致短路，提升可靠性	线束自由摆放，长期运动后磨损断裂
模具简化原则	分件方案考虑模具脱模方向，减少滑块和抽芯	模具成本降低30%-50%，量产良率提升	复杂倒扣结构，模具费翻倍且良率低

DFM（Design for Manufacturing）验证是模块化设计落地的关键环节。在设计阶段就应进行模具可行性分析，包括脱模角度检查、壁厚均匀性分析、缩水痕预测和熔接痕位置评估。建议在设计评审时邀请模具工程师参与，用3D打印样件做装配验证，在开模前发现和解决结构问题。这一步看似增加前期时间，实际能节省大量后期修改成本——一次模具修改的费用往往在数万元级别，而量产后的设计变更成本更是呈指数级增长。

第三步：材料选型与CMF量产一致性控制

协作机器人外壳的材料选型需要在强度、重量、成本和外观之间取得平衡。常见的误区是只看材料物性参数，忽视了量产加工中的尺寸稳定性和外观一致性问题。

以PC/ABS合金为例，这是一种广泛使用的机器人外壳材料，兼具PC的冲击强度和ABS的加工流动性。但不同供应商的PC/ABS合金在注塑后的收缩率、色差和表面光泽度上存在显著差异。量产阶段如果混用不同批次或不同供应商的材料，会出现同一产品上不同部件色差明显、光泽不一致的问题，严重影响品牌形象。

CMF（Color、Material、Finish）量产一致性控制需要从三个层面入手：一是建立材料技术规范（Material Specification），明确材料牌号、颜色标准（Pantone或RAL色号）、表面光泽度范围和纹理规格；二是做小批量试模验证，在量产模具上试射50-100模次，检测颜色稳定性和尺寸精度；三是建立来料检验标准，每批次材料注塑标准色板对比，Delta E控制在1.5以内。

第四步：品牌PI系统与人机交互安全设计

协作机器人与工业机器人最大的区别在于"协作"——它需要与人在同一空间内并肩工作。这意味着外观设计不仅要美观，还要传达安全和亲和的信号。

品牌PI（Product Identity）系统是建立产品辨识度的核心工具。一套完整的PI系统包含三个维度：造型语言（轮廓线条、曲面风格、比例关系）、色彩系统（主色、辅色、点缀色的使用比例和位置）和细节标识（Logo位置、型号标识、状态指示灯的统一规范）。当产品线扩展到多个型号时，PI系统能确保用户一眼识别出同一品牌的产品。

人机交互安全设计在协作机器人外观中占据特殊地位。根据ISO 10218和ISO/TS 15066协作机器人安全标准，机器人在协作模式下需要满足力和压力限制要求。外观设计需要考虑：外壳所有可接触边缘做R3以上圆角处理，避免锐角割伤；关节运动区域用醒目颜色标识，提示操作人员注意运动范围；状态指示灯集成在外壳可见位置，用颜色变化（绿色正常运行、黄色警示、红色故障）直观传达设备状态。简盟设计在协作机器人外观设计实践中，将安全标识与品牌PI系统统一规划，既满足安全标准要求，又不破坏产品的视觉一致性。

第五步：从样件到量产的验证链路搭建

外观设计从概念到量产需要经过多轮验证，每一轮验证的目标和方法不同。跳过任何一步都可能导致量产阶段出现难以挽回的问题。

验证链路的五个阶段

阶段一：概念验证（3D打印手板）——验证造型比例、人机尺寸和视觉效果，使用SLA或SLS打印1:1模型，邀请目标用户做初步评估。

阶段二：结构验证（CNC加工件）——验证装配关系、运动干涉和结构强度，使用CNC加工接近量产材料的样件，进行装配测试和跌落测试。

阶段三：模具验证（T0样件）——首次试模样件，验证模具可行性和注塑工艺，检查缩水痕、熔接痕、翘曲等成型缺陷，进行尺寸测量和外观检验。

阶段四：小批量验证（T1-T2样件）——模具优化后的样件，验证量产稳定性和CMF一致性，试产50-100套，进行可靠性测试（高低温循环、振动、跌落、老化）。

阶段五：量产验证（PP样件）——生产确认样件，验证量产线的装配效率和质量控制标准，建立SOP（标准作业程序）和检验标准。

每个阶段发现问题后的修改成本呈指数级增长：概念阶段修改成本最低，可能只需调整3D模型；模具阶段修改需要改模或烧焊，费用在数千到数万元；量产阶段修改则可能涉及模具报废重做、库存报废和已发货产品召回，损失可能达到数十万甚至上百万元。因此，在项目早期建立完整的验证链路并严格执行，是控制量产风险的关键。

FAQ：协作机器人外观设计量产常见问题

协作机器人外壳一般用什么材料？

主流材料是PC/ABS合金（如拜耳T65或 equivalents），兼具冲击强度和加工流动性，壁厚一般1.5-3.0mm。高端产品线可能使用碳纤维复合材料或镁铝合金以减轻重量。材料选择需要综合考虑使用场景的冲击要求、阻燃等级（通常要求UL94 V0）、环保法规（如REACH、RoHS）和成本预算。
